Relé de estado sólido monofásico CAG6-1/032F-38 DC-AC 10-15A

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/2-2-13-10-15a-single-phase-solid-state-relay.html

Nuestro relé de estado sólido monofásico CAG6-1/032F-38 DC-AC 10-15A es ideal para el control de luces de señalización, centelleadores, sistemas de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Adicionalmente, se emplea ampliamente en la industria química, minas de carbón y otros ambientes con condiciones rigurosas donde se necesita elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación frecuente.

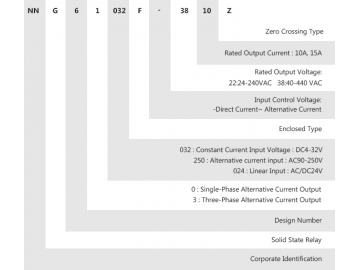

Descripción del modelo

Relé de estado sólido monofásico CAG6-1/032F-38 DC-AC 10-15A

Voltaje de control	032:4-32VDC
Corriente de control	≤20mA
Voltaje de encendido	4VDC
Voltaje de apagado	2VDC
Voltaje inverso	32VDC
Tensión de carga	38:40-440VAC
Corriente de carga	10A,15A
Voltaje transitorio	38:1000VAC
Caída de voltaje en estado activo	AC:≤1,6VAC
Tiempo de encendido/apagado	AC:≤10mS
Corriente residual en estado inactivo	AC:≤10mA
Voltaje dieléctrico soportado	≥2500VAC
Resistencia de aislamiento	Prueba de 500MΩ,500VDC
Temperatura ambiental	-30℃~80℃
Modo de instalación	Carril de guía e instalación con tornillos
Peso del relé	≈235g
Dimensiones	100×24×107mm
Recomendaciones:	El relé de estado sólido y el disipador de calor se pueden usar por separado.

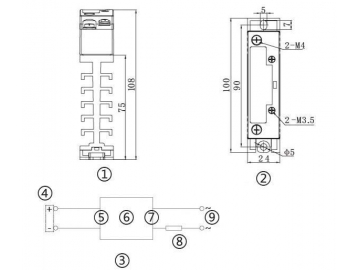

Tamaño y método de instalación del producto

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Control de la fuente de alimentación ⑤ Entrada ⑥ SSR ⑦ Salida ⑧ Carga ⑨ Carga de la fuente de alimentación
