Relé de estado sólido monofásico CAG6-1/032F-38 DC-AC 20-30A
Nuestro relé de estado sólido monofásico CAG6-1/032F-38 DC-AC 20-30A se emplea en las luces de señalización, centelleadores, sistemas de control de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Adicionalmente, se utiliza extensamente en la industria química, minas de carbón y otros ambientes con condiciones rigurosas donde se requiere elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación frecuente.
| Voltaje de control | 032:4-32VDC、250:90-250VAC |
| Corriente de control | ≤20mA |
| Voltaje de encendido | 4VDC |
| Voltaje de apagado | 2VDC |
| Voltaje inverso | 32VDC |
| Tensión de carga | 38:40-440VAC |
| Corriente de carga | 20A, 25A,30A |
| Voltaje transitorio | 38:1000VAC |
| Caída de voltaje en estado activo | AC:≤1,6VAC |
| Tiempo de encendido/apagado | AC:≤10mS |
| Corriente residual en estado inactivo | AC:≤10mA |
| Voltaje dieléctrico soportado | ≥2500VAC |
| Resistencia de aislamiento | Prueba de 500MΩ，500VDC |
| Temperatura ambiental | -30℃~80℃ |
| Modo de instalación | Carril de guía e instalación con tornillos |
| Peso del relé | ≈440g |
| Dimensiones | 100×48×107mm |
| Recomendaciones: | El relé de estado sólido y el disipador térmico se pueden usar por separado. |

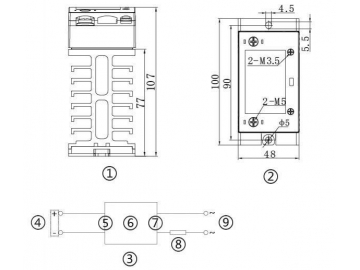

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Control de la fuente de alimentación ⑤ Entrada ⑥ SSR ⑦ Salida ⑧ Carga ⑨ Carga de la fuente de alimentación
