Relé de estado sólido monofásico NNG5-1/032F-38 DC-AC 5A-15A

Relé de estado sólido monofásico NNG5-1/032F-38 DC-AC 5A-15A
Relé de estado sólido monofásico NNG5-1/032F-38 DC-AC 5A-15A
Relé de estado sólido monofásico NNG5-1/032F-38 DC-AC 5A-15A
Solicite un presupuesto

El relé de estado sólido monofásico NNG5-1/032F-38 DC-AC 5A-15A se aplica en las luces de señalización, centelleadores, sistemas de control de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Igualmente, es muy usado en la industria química, minas de carbón y otros ambientes con condiciones rigurosas donde se necesita elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación frecuente.

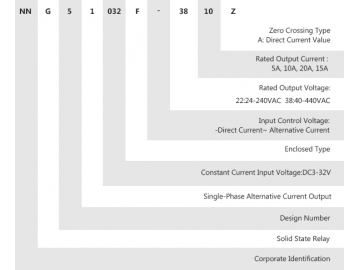

Descripción del modelo
Relé de estado sólido monofásico NNG5-1/032F-38 DC-AC 5A-15A
Voltaje de control 032:3-32VDC
Corriente de control 6-35mA
Voltaje de encendido 3VDC
Voltaje de apagado 1VDC
Voltaje inverso 32VDC
Tensión de carga 22:24-240VAC 38:40-440VAC
Corriente de carga 5A, 10A,15A
Voltaje transitorio 22:600VAC 38:900VAC
Caída de voltaje en estado activo AC:≤1,6VAC
Tiempo de encendido/apagado AC:≤10mS
Corriente residual en estado inactivo AC:≤10mA
Voltaje dieléctrico soportado ≥2500VAC
Resistencia de aislamiento Prueba de 500MΩ,500VDC
Temperatura ambiental -30℃~80℃
Modo de instalación Instalación con tornillos
Peso del relé ≈42g
Dimensiones 38.5×28.7×18mm
Recomendaciones: Cuando la carga es mayor que 10A, el dispositivo debe contar con un disipador de calor.

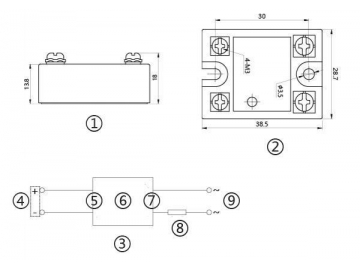

Tamaño y método de instalación del producto

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Control de la fuente de alimentación ⑤ Entrada ⑥ SSR ⑦ Salida ⑧ Carga ⑨ Carga de la fuente de alimentación
