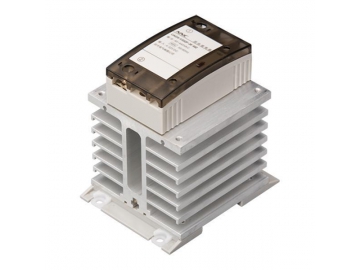

Relé de estado sólido monofásico CAG6-1/032F-38 DC-AC 40A

Relé de estado sólido monofásico CAG6-1/032F-38 DC-AC 40A
Relé de estado sólido monofásico CAG6-1/032F-38 DC-AC 40A
Relé de estado sólido monofásico CAG6-1/032F-38 DC-AC 40A
Solicite un presupuesto

Este relé de estado sólido monofásico CAG6-1/032F-38 DC-AC 40A sirve para el control de luces de señalización, centelleadores, iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Por otra parte, se emplea extensamente en la industria química, minas de carbón y otros ambientes con condiciones exigentes donde se necesita elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación frecuente.

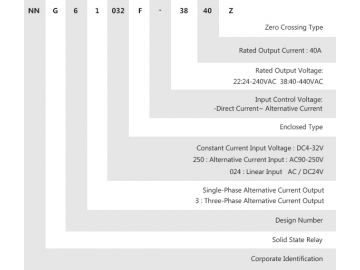

Descripción del modelo
Relé de estado sólido monofásico CAG6-1/032F-38 DC-AC 40A
Voltaje de control 032:4-32VDC、250:90-250VAC
Corriente de control ≤20mA
Voltaje de encendido 4VDC
Voltaje de apagado 2VDC
Voltaje inverso 32VDC
Tensión de carga 38:40-440VAC
Corriente de carga 40A
Voltaje transitorio 38:1000VAC
Caída de voltaje en estado activo AC:≤1,6VAC
Tiempo de encendido/apagado AC:≤10mS
Corriente residual en estado inactivo AC:≤10mA
Voltaje dieléctrico soportado ≥2500VAC
Resistencia de aislamiento Prueba de 500MΩ, 500VDC
Temperatura ambiental -30℃~80℃
Modo de instalación Carril de guía e instalación con tornillos
Peso del relé ≈580g
Dimensiones 100×80×107mm
Recomendaciones: El relé de estado sólido y el disipador de calor se pueden usar por separado.

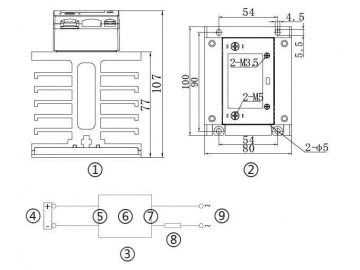

Tamaño y método de instalación del producto

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Control de la fuente de alimentación ⑤ Entrada ⑥ SSR ⑦ Salida ⑧ Carga ⑨ Carga de la fuente de alimentación
