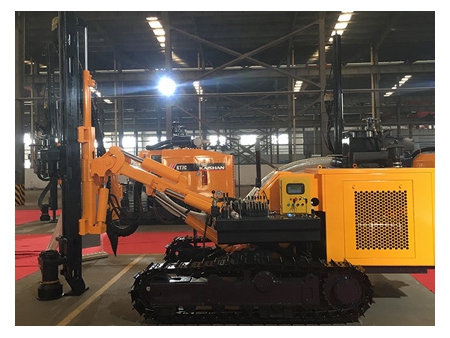

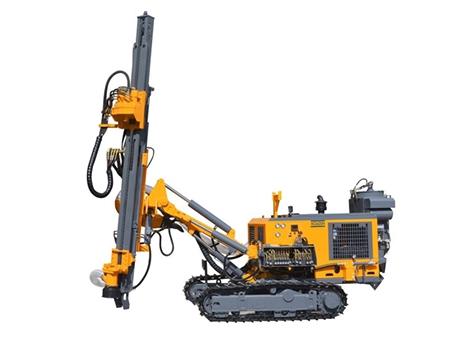

Perforadora con martillo de fondo DTH, KG420/KG420H
Equipo de perforación de superficie para minería a cielo abierto
Este tipo de perforadora con martillo de fondo DTH es un equipo de perforación de superficie que se enfoca en la eficiencia de trabajo directa y sobretodo en emitir menor contaminación, generando resultados positivos en el ambiente de trabajo.

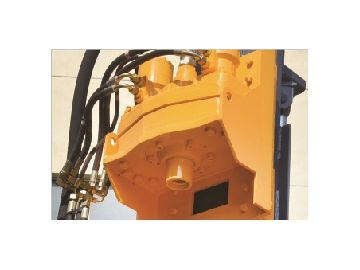

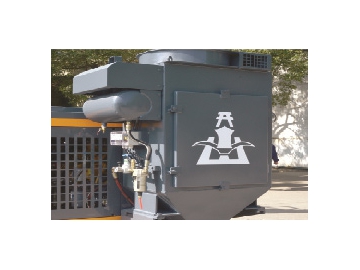

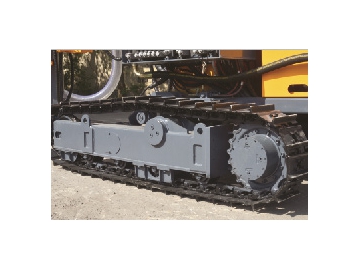

Equipado con un motor de pistón y orugas continuas reforzadas, nuestro equipo de perforación se caracteriza por dos motores rotacionales que pueden aumentar la fuerza de alimentación y extracción y una operación confiable. Además, esta perforadora DTH está hecha de materiales reforzados lo suficientemente fuertes como para el transporte de un sitio a otro. Para la protección del medio ambiente, la perforadora con martillo de fondo contiene un colector de polvo seco que reducirá eficazmente los contaminantes al aire.
Modelo | ||
Peso | 5200kg | 5700kg |
Dimensiones | 5900×2250×2700mm | 6200×2250×2700mm |
Dureza de la roca | F=6-20 | |
Diámetro del orificio | Ø90-152mm | |
Profundidad del orificio | 20m | |
RPM | 0-60rpm | |
Par de rotación máximo | 5000N.m(Max) | |
Fuerza de extracción | 40kN | |
Tipo de alimentación | Cilindro de aceite cadena de rodillos | |
Desplazamiento de extensión de alimentación | 3175mm | |
Velocidad de desplazamiento | 0-2.5km/h | |
Gradeabilidad | ≤30° | |
Distancia al suelo | 500mm | |
Ángulo de inclinación | abajo:130°, arriba:35°, total:165° | |
Ángulo de giro | izquierda:91°, derecha:5°, total:96° | |
Ángulo de inclinación de la pluma | abajo:50°, arriba:25°, total:75° | |
Ángulo de giro de la pluma | izquierda:45°, derecha:45°, total:90° | |
Ángulos de oscilación | ±10° | |
Extensión de la pluma | 900mm | |
Tipo de motor | YC4DK80-T302(58kW/2200r/min)KG420/Yuchai YC4DK80-T302(58kW/2200r/min) YC4DK100-T304(73kW/2200r/min)KG420H/Yuchai YC4DK100-T304(73kW/2200r/min) | |
Martillo DTH | K40 | |
Varilla de perforación | Ø76×2m Ø76×3m | |
Descarga de aire | 13-20m³/min | |
Altura máxima para orificios horizontales | 2750mm | |
Altura mínima para agujeros horizontales | 350mm |
- Compresor de aire de tornillo portátil con motor diesel
Kaishan LGCY-13/13
Kaishan LGCY-15/13
Kaishan LGCY-13/17
Nota: La selección del compresor de aire depende del diámetro del orificio y de la longitud de la manguera de aire.
