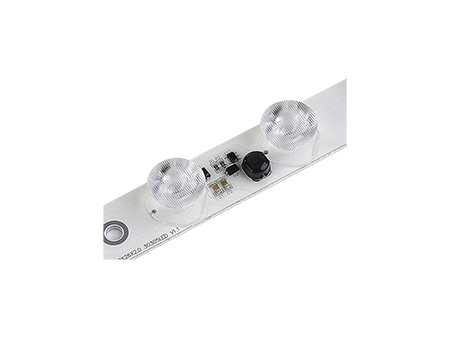

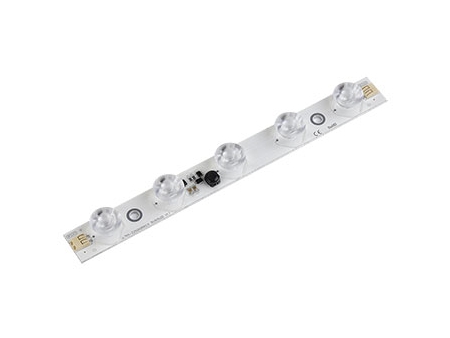

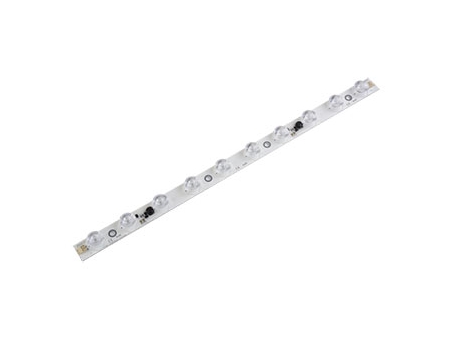

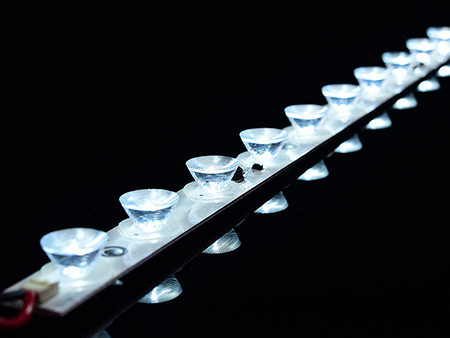

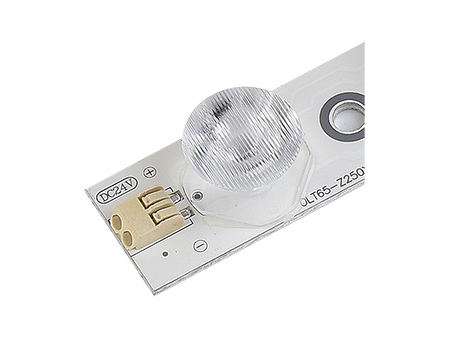

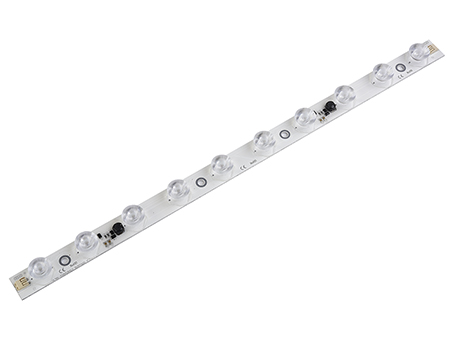

Tira LED rígida con iluminación lateral DLW445E / DLW446E
Solicite un presupuesto
Nosotros: http://factory-ledlighting.com.ar/2-1-1-3-dlw445e-dlw446e-side-emitting-led-light-bar.html
Características:
- LED de alta calidad y Fuentes de iluminación de marcas reconocidas, muy buena uniformidad de color.
- Lentes importadas con un diseño único, iluminación a larga distancia de forma uniforme.
- Se utiliza en cajas de luz de doble cara con un espesor mínimo de 6cm.
- Iluminación de hasta 5 metros, económico y ahorra energía.
- Potencia DCV24V y circuito de corriente constante IC.
- Perfil de aluminio con conductividad térmica alta 2.0, buena dispersión térmica.
- Se puede utilizar en distintas longitudes.
Parámetros técnicos:
Modelo | Chip LED | Color del LED | Temperatura de color (K) | Tensión nominal ( V ) | Potencia ( W ) | Flujo luminoso | Ángulo de haz | Dimensiones | |
( LM ) | ( °) | (longitud*ancho*altura mm) | |||||||
DLW445E | 3030 | Blanco puro | 6000-7000 | 24 | 11 | 800-900 | 15*45 | 250*24*13.3 | |
DLW446E | 3030 | Blanco puro | 6000-7000 | 24 | 22 | 1600-1800 | 15*45 | 500*24*13.3 | |

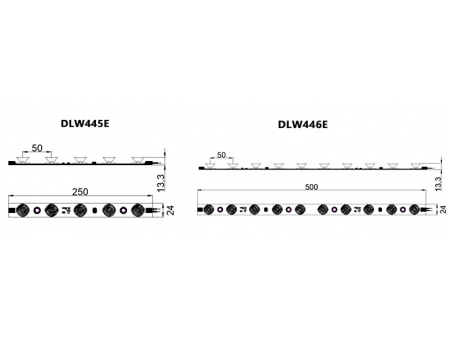

Dimensiones (Unidad:mm [in]):

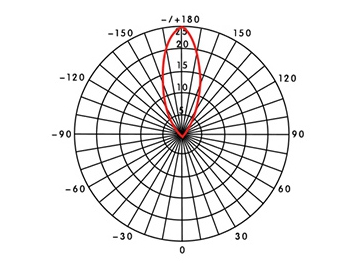

Curva de distribución de luz:

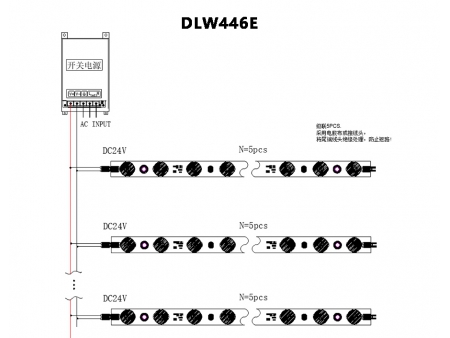

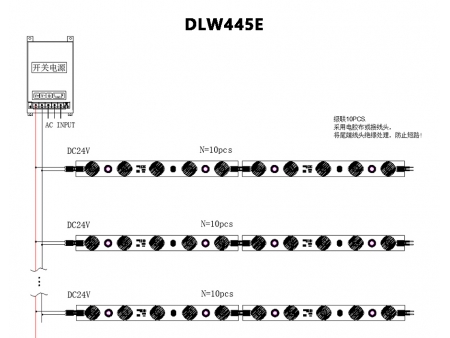

Diagrama de conexión:
Instrucciones de instalación:
- El cable de alimentación principal posee una medida de 2x1.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
- Utilizar el diagrama de conexión en el esquema de cables.
- Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
- Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
- Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
- No tocar los cables luego de que se complete la instalación.
- Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).

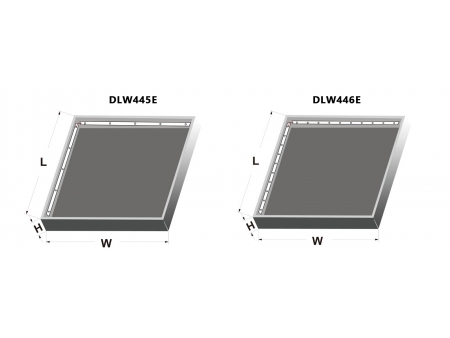

Diagrama de instalación:
Instrucciones del diagrama de instalación:
- El panel de prueba es un tablero blanco de acrílico con un espesor de 3 mm y posee una transmitancia de luz de alrededor de 54.4%.
- Utiliza un modelo de caja de luz metálico.
- Organizar uniformemente de acuerdo con los parámetros de rendimiento fotoeléctrico del producto.

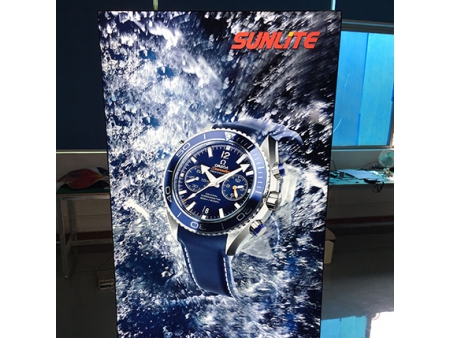

Ejemplos de usos:
