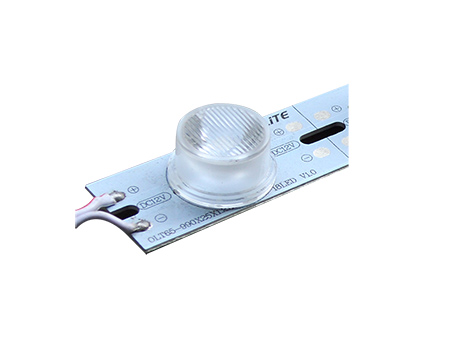

Tira LED rígida con iluminación lateral DXD438E

Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Tira LED rígida con iluminación lateral DXD438E
Solicite un presupuesto
Características:
  • Luz LED CREE de alta potencia. Iluminación hasta 100lm/w.
  • Diseño único, iluminación y brillo uniforme.
  • Driver de corriente constante y perfiles de aluminio, por lo que la disipación térmica es mejor y además es ecológica y ahorra energía.
  • 3 años de garantía
  • Se utiliza en cajas de luz grandes y medianas para publicidad con un espesor de 10-25cm.
Parámetros técnicos:
Modelo Chip LED Color del LED Temperatura de color (K) Tensión nominal ( V ) Potencia ( W ) Flujo luminoso Ángulo de haz Dimensiones
( LM ) ( °) (longitud*ancho*altura mm)
  DOX438E 2835 Blanco puro 6000-7000 12 18 1800 6*45 990*25*13.9

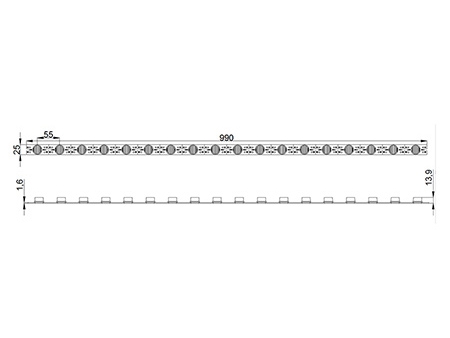

Dimensiones (Unidad:mm [in]):

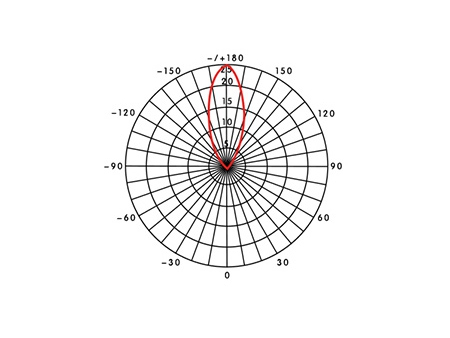

Curva de distribución de luz:

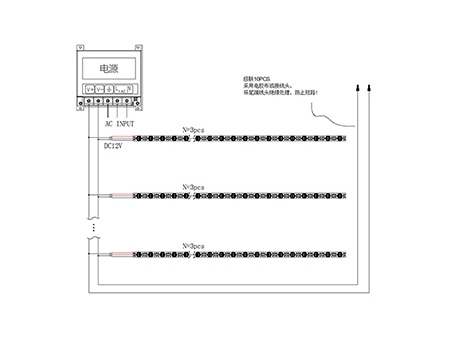

Diagrama de conexión:

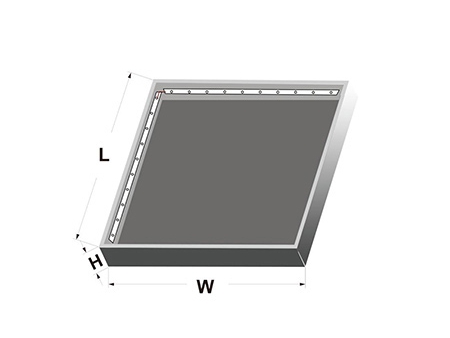

Diagrama de instalación:
Instrucciones de instalación:
  • El cable de alimentación principal posee una medida de 2x1.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
  • Utilizar el diagrama de conexión en el esquema de cables.
  • Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
  • Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
  • Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
  • No tocar los cables luego de que se complete la instalación.
  • Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).
Instrucciones del diagrama de instalación:
  • El panel de prueba es un tablero blanco de acrílico con un espesor de 3 mm y posee una transmitancia de luz de alrededor de 54.4%.
  • Utiliza un modelo de caja de luz metálico.
  • Organizar uniformemente de acuerdo con los parámetros de rendimiento fotoeléctrico del producto.

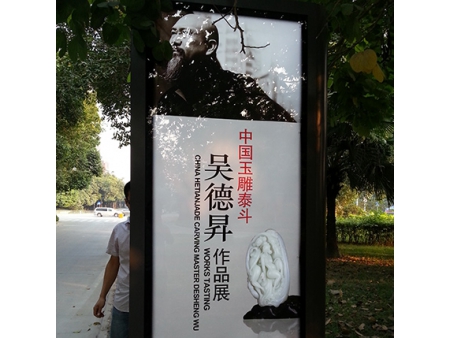

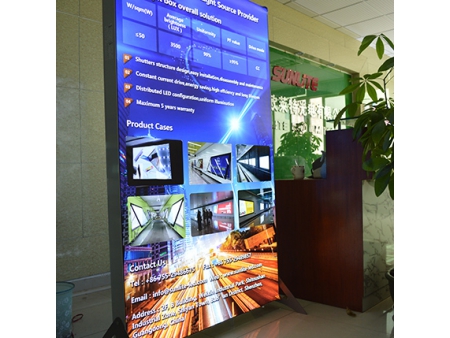

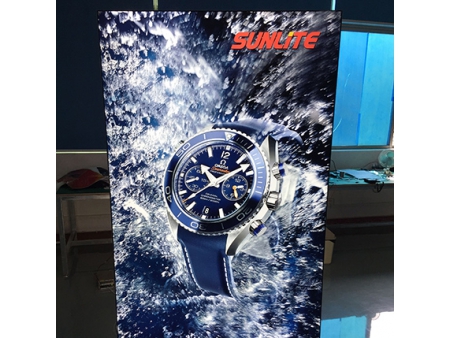

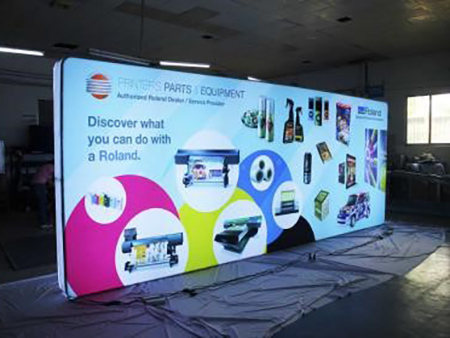

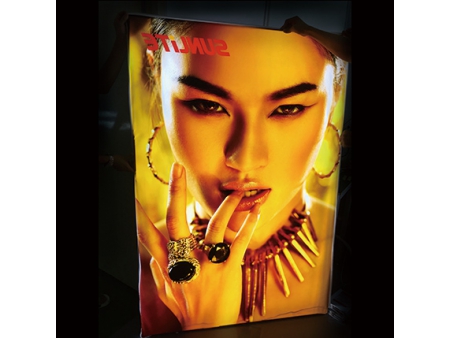

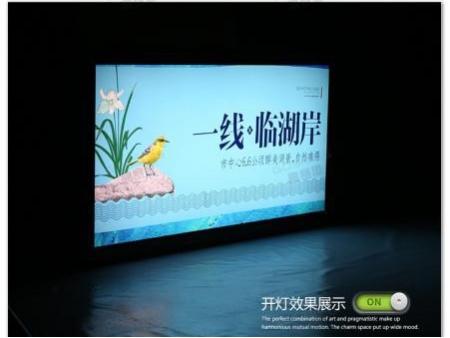

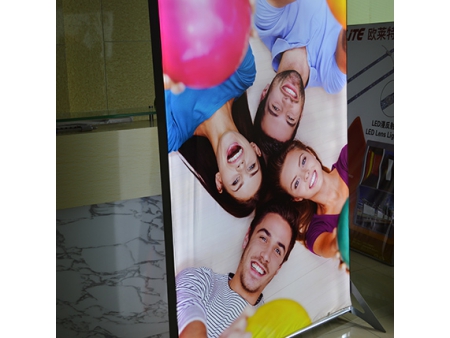

Ejemplos de usos:
