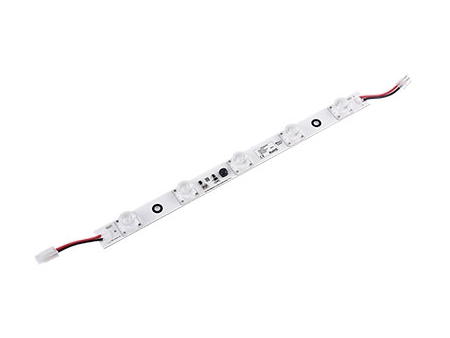

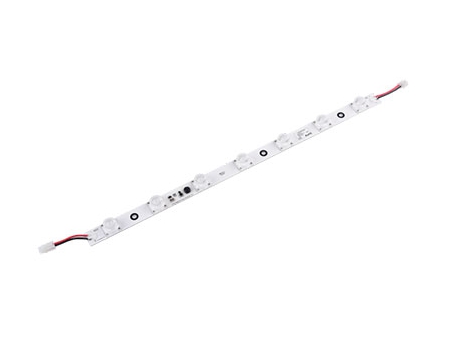

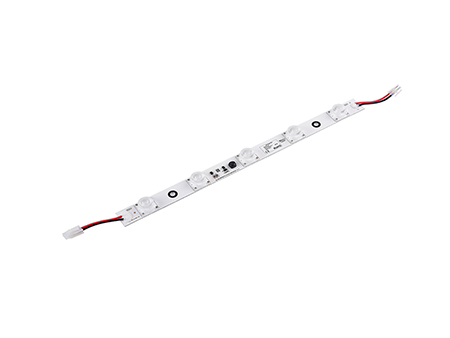

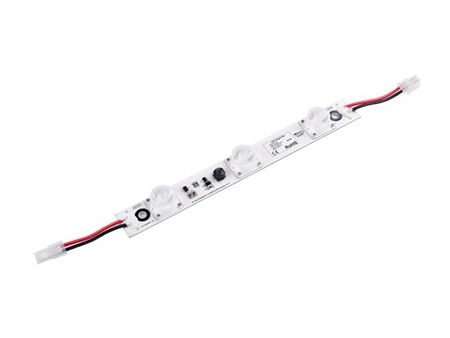

Tira LED rígida con iluminación lateral DGW450E / DGW451E / DGW452E
Solicite un presupuesto
Nosotros: http://factory-ledlighting.com.ar/2-1-1-4-dgw-450e-451e-452e-side-emitting-led-light-bar.html
Características:

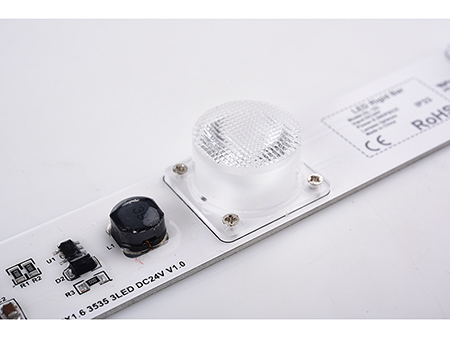

- HLuz LED CREE/3535 de alta potencia. Iluminación hasta 100lm/w.
- Diseño único, iluminación y brillo uniforme.
- Driver de corriente constante y perfiles de aluminio, por lo que la disipación térmica es mejor y además es ecológica y ahorra energía.
- Se utiliza en cajas de luz grandes y medianas para publicidad con un espesor de 10-25cm.
Parámetros técnicos:
Modelo | Chip LED | Color del LED | Temperatura de color (K) | Tensión nominal ( V ) | Potencia ( W ) | Flujo luminoso | Ángulo de haz | Dimensiones | |
( LM ) | ( °) | (longitud*ancho*altura mm) | |||||||
DGW450E | CREE/3535 | Blanco puro | 6000-6500 | 24 | 7 | 540 | 20*40 | 240*27.5*15 | |
DGW451E | CREE/3535 | Blanco puro | 6000-6500 | 24 | 11 | 900 | 20*40 | 400*27.5*15 | |
DGW452E | CREE/3535 | Blanco puro | 6000-6500 | 24 | 14 | 1260 | 20*40 | 560*27.5*15 | |

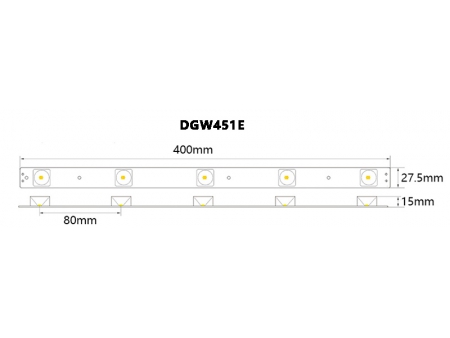

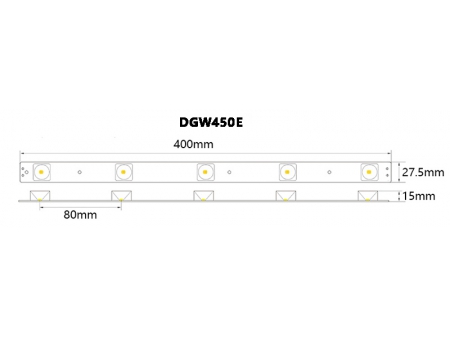

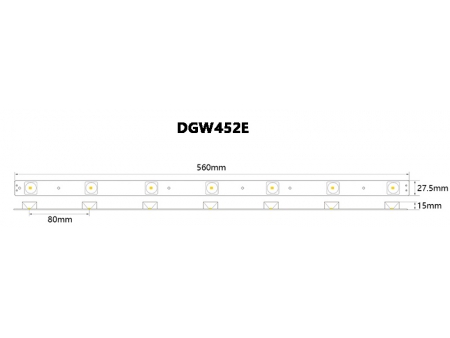

Dimensiones (Unidad:mm [in]):

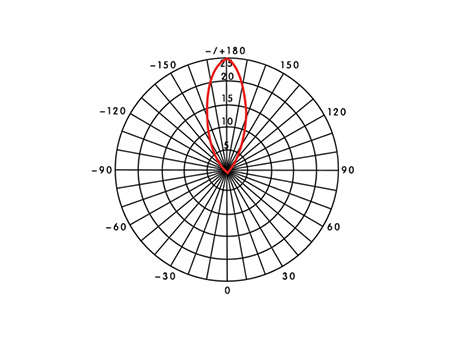

Curva de distribución de luz:
Diagrama de conexión:
Instrucciones de instalación:
- El cable de alimentación principal posee una medida de 2x1.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
- Utilizar el diagrama de conexión en el esquema de cables.
- Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
- Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
- Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
- No tocar los cables luego de que se complete la instalación.
- Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).
Diagrama de instalación:
Instrucciones del diagrama de instalación:
- El panel de prueba es un tablero blanco de acrílico con un espesor de 3 mm y posee una transmitancia de luz de alrededor de 54.4%.
- Utiliza un modelo de caja de luz metálico.
- Organizar uniformemente de acuerdo con los parámetros de rendimiento fotoeléctrico del producto.

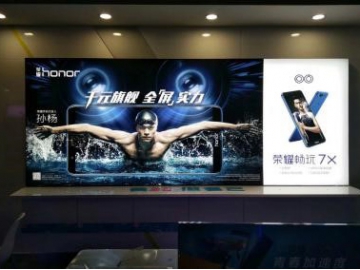

Ejemplos de usos:
