Puente grúa manual
Solicite un presupuesto
SXL de viga simple

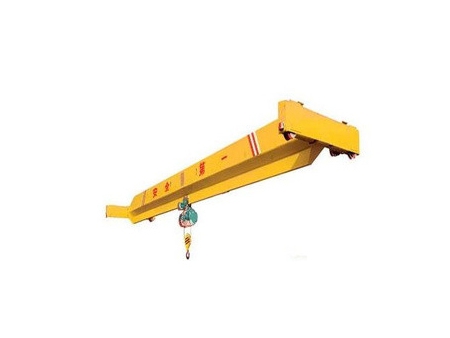

Este puente grúa manual se utiliza en almacenes, talleres y fábricas donde no hay suministro eléctrico, el material no es pesado y la eficiencia y velocidad no son importantes. Zhonggong le ofrece grúas manuales con una capacidad de elevación de 0.5t, 1t, 2t y 3t, un alcance de 2-12 m y una altura de elevación de 12 m.
Nuestra grúa puente manual está compuesta por una viga, un carro monorraíl manual y un polipasto manual. Diseñamos los equipos de elevación de acuerdo con sus requisitos. Por lo que concierne a las grúas de tonelaje específico, personalizamos el alcance y la capacidad de carga de acuerdo con los requisitos de los clientes. La viga y los carros de traslación de esta grúa manual están fijados con tornillos, lo que garantiza la estabilidad.
Este modelo de grúa puede ser de tipo colgante o de tipo puente. Gracias a la estructura simple, facilidad de operación y bajo precio, este equipo de manipulación de materiales tiene una gran aceptación en diferentes industrias.
Especificaciones de la grúa puente manualCapacidad de elevación (t) | 0.5 | 1 | 2 | 3 | ||||||||||||
Alcance (m) | 3~5 | 5.5~8 | 9~10 | 11~12 | 3~5 | 5.5~8 | 9~10 | 11~12 | 3~5 | 6~8 | 9~10 | 11~12 | 3~5 | 6~8 | 9~10 | 11~12 |
Altura de elevación (m) | 2.5~12 | 2.5~12 | 3~12 | 3~12 | ||||||||||||
Raíl | I20a~I30c | I20a~I30c | I24a~I36c | I24a~I36c | ||||||||||||
Carro | SDX-3.WA1/2 | SDX-3.WA1 | SDX-3.WA2 | SDX-3.WA3 | ||||||||||||
Polipasto | HS1/2 | HS1 | HS2 | HS3 |
Capacidad de elevación (t) | Alcance (m) | Total peso (t) | Presión máxima de la rueda (kn) | Tamaño principal | Fuerza de tracción | |||||||
H | K | M | A | B | L1 | Polipasto | Grúa | Carro | ||||
0.5 | 3 | 0.451 | 198 | 525 | 1000 | 1516 | 746 | 805 | 1000 | 19.5 | 6 | 3 |
3.5 | 0.466 | 200 | ||||||||||
4 | 0.478 | 201 | ||||||||||
4.5 | 0.49 | 202 | ||||||||||
5 | 0.501 | 204 | ||||||||||
5.5 | 0.602 | 220 | 555 | 1200 | 1716 | 800 | 1005 | 1200 | ||||
6 | 0.642 | 221 | ||||||||||
7 | 0.678 | 226 | ||||||||||
8 | 0.714 | 232 | ||||||||||
9 | 0.872 | 254 | 605 | 1500 | 2016 | 820 | 1205 | 1400 | ||||
10 | 0.913 | 259 | ||||||||||
11 | 1.078 | 276 | 635 | 1700 | 2216 | 850 | ||||||
12 | 1.127 | 281 | ||||||||||
1 | 3 | 0.47 | 340 | 545 | 1000 | 1516 | 516 | 532 | 1000 | 21 | 9 | 5 |
3.5 | 0.5 | 350 | ||||||||||
4 | 0.514 | 352 | ||||||||||
4.5 | 0.527 | 354 | ||||||||||
5 | 0.541 | 355 | ||||||||||
5.5 | 0.677 | 373 | 605 | 1200 | 1726 | 1150 | 560 | 800 | ||||
6 | 0.698 | 375 | ||||||||||
7 | 0.74 | 385 | ||||||||||
8 | 0.78 | 386 | ||||||||||
9 | 1.012 | 403 | 665 | 1500 | 2016 | 903 | 1252 | 1400 | ||||
10 | 1-063 | 421 | ||||||||||
11 | 1.393 | 480 | 745 | 1700 | 2216 | 1000 | ||||||
12 | 1.551 | 490 | ||||||||||
2 | 3 | 0.567 | 641 | 585 | 1200 | 1726 | 1150 | 560 | 800 | 32.5 | 12 | 11 |
3.5 | 0.586 | 644 | ||||||||||
4 | 0.605 | 646 | ||||||||||
4.5 | 0.622 | 648 | ||||||||||
5 | 0.639 | 550 | ||||||||||
5.5 | 0.824 | 676 | 665 | 1500 | 2005 | 1327 | 760 | 1000 | ||||
6 | 0.860 | 680 | ||||||||||
7 | 0.902 | 685 | ||||||||||
8 | 0.954 | 690 | ||||||||||
9 | 1.186 | 721 | 745 | 1700 | 2226 | 1305 | 960 | 1200 | ||||
10 | 1.25 | 726 | ||||||||||
11 | 1.605 | 888 | 780 | 1700 | 2406 | 1345 | ||||||
12 | 1.674 | 890 | ||||||||||
3 | 3 | 0.831 | 490 | 566 | 1200 | 2126 | 1284 | 340 | 600 | 34.5 | 15 | 13 |
3.5 | 0.864 | 492 | ||||||||||
4 | 0.884 | 494 | ||||||||||
4.5 | 0.901 | 496 | ||||||||||
5 | 0.928 | 498 | ||||||||||
5.5 | 1.244 | 558 | 706 | 1500 | 2426 | 1422 | 540 | 800 | ||||
6 | 1.279 | 560 | ||||||||||
7 | 1.347 | 564 | ||||||||||
8 | 1.416 | 566 | ||||||||||
9 | 1.637 | 623 | 746 | 1700 | 2626 | 1460 | 740 | 1000 | ||||
10 | 1.712 | 630 | ||||||||||
11 | 1.966 | 642 | 796 | 1506 | ||||||||
12 | 2.047 | 650 |
