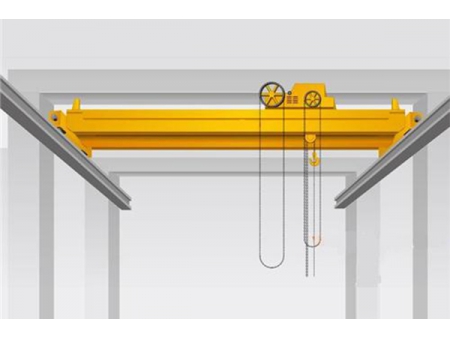

SQ de viga doble

El puente grúa manual SQ de viga doble ofrece un alcance de 10 a 17 m, una altura de elevación de 10-16 m y capacidad de carga de 5 a 20 t. Nuestra grúa manual destaca por su facilidad de operación y precio asequible. Este equipo de elevación es perfecto para almacenes, talleres y fábricas sin suministro eléctrico donde la capacidad de carga, eficiencia y velocidad no son importantes.

Parámetros técnicos de la grúa puente manual

Capacidad de elevación	Alcance	Altura de elevación	Ancho del raíl de acero	Tamaño principal						Tamaño máximo del gancho			Fuerza de tracción			Presión de las ruedas del carro de traslación	Total peso
				W	B	H	A	Wc	K	h	L1	L2	Polipasto	Carro	Grúa
				≤
t	m	m	mm	mm									kg			t	t
5	10		40	2200	2800	950	160	1300	1300	680	980	1020	37	10	30	3.35	3.45
	11															3.42	3.64
	12															3.52	4.04
	13															3.63	4.25
	14															3.83	4.78
	15															3.86	5.00
	16															4.01	5.64
	17															4.10	5.89
10	10		60										53	16	35	5.67	3.79
	11															5.76	4.00
	12															5.97	4.60
	13															6.07	4.85
	14															6.23	5.30
	15															6.31	5.57
	16															6.50	6.25
	17															6.59	6.54
16	10		60	2600	2300	1170	170	1500	1600	800	1000	1260	58	25	25	8.8	5.12
	11															8.9	5.48
	12															9.12	5.98
	13															9.34	6.28
	14															9.62	7.21
	15															9.76	7.56
	16															9.96	8.21
	17															10.10	8.57
20	10		60										64	29	30	10.3	5.45
	11															11.13	5.75
	12															11.34	6.30
	13															11.52	6.63
	14															11.78	7.47
	15															11.94	7.85
	16															12.23	8.74
	17															12.43	9.55
