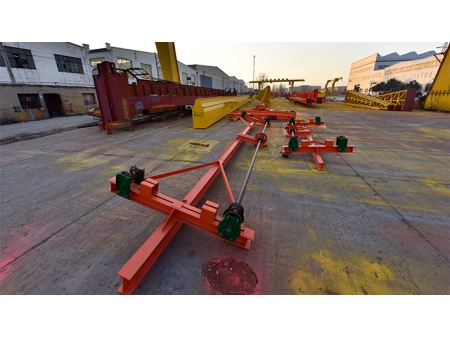

SL de viga simple

El puente grúa manual SL de viga simple se utiliza para la manipulación e izado de materiales en minas, puertos, centrales eléctricas, almacenes y talleres cuando la carga es liviana o no hay suministro eléctrico. Este puente grúa está compuesto por una viga, un carro de traslación, un carrito manual y otros componentes. El desplazamiento de la grúa y el izado de material se realizan a través de cadenas operadas manualmente.

Esta grúa manual cumple con el estándar JB/T10381-2002. Incorpora un carrito monorraíl SDS y un polipasto de cadena SH. Si la comparamos con una grúa SLX, esta ofrece una capacidad de carga superior (1t-10t). Además, ofrece un alcance de 5-14m y una altura de elevación de 3-10m. Personalizamos las grúas manuales de acuerdo con sus requisitos.

Especificaciones de la grúa puente manual

Capacidad de elevación (t)		1	2	3	5	10
Altura de elevación (m)		3~10
Carga		A1, A2 (liviana)
Velocidad de avance (m/min)	Grúa	5.2	5.2	5.2	4.3	4.3
	Carro	5.3	5.9	4.7	4.7	4.2
Ancho de recorrido		37~51

Parámetros técnicos principales

Capacidad de elevación (t)	Alcance (m)	Fuerza de tracción ( kg)			Tamaño ( mm)							Peso (t)	Precisión de la rueda de la grúa
		Grúa	Carro	Polipasto	K	B	H	Hmpx	A	h	e
1t	5	9.4	6	21	1200	1800	520	10000	145	550	360	0.65	0.65
	6											0.69	0.67
	7									580	380	0.76	0.70
	8											0.87	0.72
	9											0.85	0.73
	10									610	395	0.84	0.76
	11				1600	2200						1.04	0.9
	12											1.09	0.81
	13									650	420	1.35	0.85
	14											1.31	0.86
2t	5	13.4	12	32.5	1200	1800	520		145	720	400	0.70	1.10
	6											0.74	1.13
	7									750	415	0.82	1.17
	8											0.87	1.19
	9									790	440	1.00	1.23
	10											1.06	1.26
	11				1600	2200						1.16	1.29
	12									830	465	1.32	1.33
	13									870	490	1.48	1.38
	14											1.55	1.40
3t	5	19.5	14	34.5	1200	1800	520		145	900	460	0.81	1.61
	6											0.87	1.64
	7									940	485	0.98	1.70
	8											1.05	1.72
	9											1.13	1.76
	10											1.20	1.79
	11				1600	2200				980	510	1.39	1.84
	12											1.46	1.87
	13									1030	540	1.72	1.94
	14											1.80	1.97
5t	5	20	20	37.5	1200	1800	680		150	1210	520	0.96	2.50
	6											1.03	2.57
	7									1250	560	1.19	2.65
	8											1.28	2.70
	9											1.36	2.75
	10									1300	510	1.60	2.81
	11				1600	2200						1.73	2.86
	12									1360	540	1.98	2.95
	13											2.09	2.98
	14											2.21	3.04
10t	5	20	25	40	1800	2600	720		160	1390	555	1.42	4.89
	6											1.49	5.04
	7									1440	585	1.58	5.14
	8											1.77	5.21
	9											1.87	5.29
	10									1490	615	2.9	5.38
	11											2.25	5.44
	12									1550	650	2.38	5.50
	13											2.57	5.60
	14											2.83	5.65
