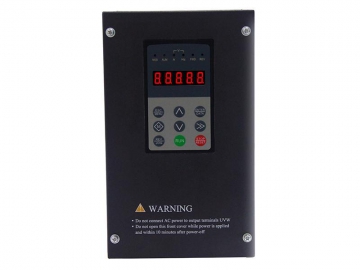

Variador de frecuencia de alto grado de protección EN610
Descripción
El variador de frecuencia de alto grado de protección EN610 utiliza plataforma de hardware DSP de 32-bit. El VFD adopta algoritmo avanzado para lograr un control vectorial del circuito cerrado por sensor o sin sensor, y trabaja tanto en modo vectorial sensible a la velocidad como en modo vectorial sensible al par, regulando la corriente de impulso rápidamente.
Rango de potencia
Trifásica de 380V: 0.75KW-3.7KW
Aplicación
El variador de frecuencia de alto grado de protección EN610 funciona sin problemas bajo condiciones de trabajo altamente húmedas, polvorientas o grasosas.
| Ítem | Descripción del ítem | |||
| Entrada | Voltaje nominal, frecuencia | Monofásico de 220V Grado: 1 fase de 220V, 50Hz/60Hz trifásico de 380V Grado: 3 fases de 380V, 50Hz/60Hz | ||
| Rango de voltaje permitido | Monofásico de 220V Grado: 200～260V Trifásico 380V Grado: 320～460V | |||
| Salida | Voltaje | 0～380V | ||
| Frecuencia | 0～600Hz | |||
| Capacidad de sobrecarga | Tipo G: 150% de la corriente nominal por 1 minuto; Tipo P: 120% de la corriente nominal por 1 minuto. | |||
| Rendimiento del control | Modo de control | Control vectorial, control vectorial PG, control de circuito cerrado V/F, control del par, control del par PG | ||
| Precisión del control de velocidad | Velocidad síncrona nominal ±0.5% (control vectorial); Velocidad síncrona nominal ±0.1% (control vectorial PG); Velocidad síncrona nominal ±1% (control V/F); | |||
| Rango de regulación de velocidad | 1: 2000 ( control vectorial PG) 1: 100 (control vectorial); 1: 50 (control V/F); | |||
| Par de arranque | 1.0Hz: par nominal 150% (control V/F); 0.5Hz: par nominal 150% ( control vectorial); 0Hz: par nominal 180% (control vectorial PG); | |||
| Fluctuación de velocidad | Velocidad síncrona nominal ±0.3% ( control vectorial); Velocidad síncrona nominal ±0.1% (control vectorial PG); | |||
| Precisión del control del par | Par nominal ±10% (control vectorial, control de par); Par nominal ±5% ( control vectorial PG, control de par PG). | |||
| Respuesta del par | ≤20ms (control vectorial); ≤10ms (control vectorial PG); | |||
| Precisión de la frecuencia | Configuración digital: frecuencia máxima×±0.01%; Configuración analógica: frecuencia máxima ×±0.5% | |||
| Resolución de la frecuencia | Configuración analógica | 0.1% de frecuencia máxima | ||
| Precisión del ajuste digital | 0.01Hz | |||
| Impulso exterior | 0.1% de frecuencia máxima | |||
| Aumento de par | Aumento de par automático; aumento de par manual 0.1～12.0% | |||
| Curva V/F (Voltaje, características de la frecuencia) | Frecuencia nominal configurada en un rango de 5～650Hz, por medio de la elección del par constante, par regresivo 1, par regresivo 2, par regresivo 3, V/F autodefinido total 5 tipos de curvas. | |||
| Curva de aceleración-desaceleración | Dos modos: aceleración y desaceleración en línea recta, aceleración y desaceleración de la curva S, 15 tipos de aceleración y desaceleración, unidad de tiempo (0.01s, 0.1s, 1s) para elegir, tiempo máximo de 1000 minutos. | |||
| Freno | Freno de potencia | EN600 trifásico 15KW y por debajo del rango de potencia con unidad de freno incorporada, sólo agregue el resistor del freno entre (+) y PB. 18.5KW y por arriba del rango de potencia se puede agregar la unidad de freno entre (+) y (-) fuera; o unidad de freno de conexión agregada mediante la adición del resistor del freno entre (+) y PB. La serie EN500 puede conectar la unidad de freno entre (+) y (-) afuera. | ||
| Freno DC | Arranque, acción de detención opcional, frecuencia de acción 0～15Hz, corriente de acción 0～100% de la corriente nominal, tiempo de acción 0～30.0s | |||
| Trote | Rango de frecuencia de trote: 0Hz～frecuencia límite; tiempo de aceleración y desaceleración del trote 0.1～6000.0 segundos para configuración. | |||
| Velocidad de marcha de múltiples secciones | Realizado por el PLC incorporado o la terminal de control; con 15 velocidades por sección, cada velocidad de sección con tiempo de aceleración desaceleración por separado; con PLC integrado puede lograr la reserva cuando se corta la energía. | |||
| Controlador interior PID | Conveniente para hacer sistemas de control de circuito cerrado | |||
| Marcha bajo consumo automática | Optimiza la curva V / F automáticamente para lograr un ahorro de energía de acuerdo con el estado de la carga. | |||
| Regulación del voltaje automática (AVR) | Mantiene automáticamente el voltaje de salida constante, cuando el voltaje de la red eléctrica fluctúa. | |||
| Límite de corriente automático | Limita automáticamente la corriente de marcha para evitar la sobretensión frecuente que puede causar un disparo. | |||
| Modulación de portadora | Modula la onda portadora automáticamente de acuerdo con la característica de carga. | |||
| Reinicio de seguimiento de velocidad | Hace que el motor rotativo arranque suavemente | |||
| Función de marcha | Canal especificado para la orden de marcha | La especificación del teclado, la terminal de control y la comunicación se pueden cambiar a través de varios medios. | ||
| Canal especificado para la frecuencia de marcha | Especificación de canal principal y auxiliar para realizar un ajuste principal y un control fino. Especificación digital, analógica, del pulso, del ancho del pulso, de la comunicación y otros, las cuales se pueden cambiar de muchas maneras en cualquier momento. | |||
| Función de enlace | El canal de comando de ejecución y el canal especificado de frecuencia pueden enlazarse aleatoriamente y conmutar de forma sincronizada | |||
| Características de entrada-salida | Canal de entrada digital | Canal 8 para entrada digital universal, frecuencia máxima 1KHz, el canal 1 se puede utilizar como canal de entrada de pulso, entrada máxima 50KHz, se puede ampliar al canal 14. | ||
| Canal de entrada analógico | Canal 2 para canal de entrada analógica, AI1 puede elegir salida de 4 ~ 20mA o 0 ~ 10V, AI2 es canal de entrada diferencial, se puede optar por 4 ~ 20mA o -10 ~ 10V, se puede ampliar a la entrada analógica del canal 4. | |||
| Canal de salida del pulso | Salida de señal de onda cuadrada de pulso de 0.1 ~ 20KHz para lograr frecuencia establecida, frecuencia de salida y otra salida física. | |||
| Canal de salida analógico | El canal 2 es la salida de señal analógica, AO1 puede seleccionar 4 ~ 20mA o 0 ~ 10V, AO2 puede seleccionar 4 ~ 20mA o 0 ~ 10V para realizar la salida de frecuencia física como frecuencia de ajuste y frecuencia de salida, y puede extenderse a la salida analógica del canal 4. | |||
| Función única | Límite de corriente rápido | Limite la sobre-corriente del inversor al punto más grande y haga que funcione de manera más estable | ||
| Control de un pulso | Adecuado para el sitio de trabajo donde se necesita un botón para controlar el inicio y la detención del inversor, primero presione para iniciar, luego presione para detener, y repita el ciclo. Es muy simple y confiable. | |||
| Control de largo fijo | Realiza control de longitud fijada | |||
| Control de tiempo | Función de control de tiempo: rango de tiempo establecido 0.1Min ～ 6500.0Min | |||
| Terminal virtual | Cinco conjuntos de entrada / salida virtuales IO permiten un control lógico simple. | |||
| Teclado | Pantalla con teclado | Los parámetros como frecuencia de ajuste, frecuencia de salida, voltaje de salida, corriente de salida se pueden visualizar | ||
| Bloqueo por botón | Bloquea todos o parte de los botones | |||
| Función de protección | Prueba cortocircuitos en el encendido del motor, protección de pérdida de fase de entrada y salida, protección de sobrecorriente, protección de sobrevoltaje, protección de bajo voltaje, protección de sobrecalentamiento, protección de sobrecarga, protección de baja carga, protección de absorción del relé, protección de terminal y protección anti-detención en cortes de energía. | |||
| Ambiente | Lugar de aplicación | En interiores, no lo exponga la luz del sol, al polvo, a gases corrosivos, a gases inflamables, a la niebla de aceite, al vapor, a gotas de agua ni a sal, etc. | ||
| Altitud | Por debajo de los 1000 metros. (por encima de los 1000 metros para usarlo se requiere reducir el volumen, reducir la corriente alrededor del 10% de la corriente nominal por 1000 metros de alto) | |||
| Temperatura ambiente | -10℃～+40℃ ( temperatura ambiente entre 40℃～50℃, necesita reducir el volumen o fortalecer el disipador de calor) | |||
| Humedad del ambiente | Menor al 95%RH, sin condensación de agua | |||
| Vibración | Menor a 5.9 M/S²(0.6g) | |||
| Temperatura de almacenamiento | -40℃～+70℃ | |||
| Estructura | Nivel de protección | IP20 | ||
| Modo de refrigeración | Refrigeración forzada por aire y natural | |||
| Modo de instalación | Instalación colgado a la pared o en el gabinete | |||
| Voltaje de entrada | Tipo de convertidor | Corriente de salida nominal (A) | Motor adaptable (KW) |
| 3 fases 380V | EN610-4T0007 | 2.3 | 0.75 |
| EN610-4T0015 | 3.7 | 1.5 | |
| EN610-4T0022 | 5 | 2.2 | |
| EN610-4T0037 | 8.5 | 3.7 |
Características
1. Completa filosofía de diseño de protección: El variador de frecuencia de alto grado de protección EN610 ofrece protección completa para todos los aparatos: canal de aire independiente, componentes electrónicos sellados, carcasa completamente metálica, ventilador triple a prueba de explosiones y conector de cable a prueba de agua.
2.Excelente rendimiento vectorial: El variador de frecuencia de alto grado de protección EN610 soporta aceleración instantánea de 0.5Hz a 50Hz y aplicación instantánea de carga al 150% a 50Hz.
3. Búsqueda de velocidad rápida:El variador de frecuencia de alto grado de protección EN610 logra el reinicio luego de la interrupción de la alimentación y reinicia sin restricciones luego de detenerse.
4. Excelente capacidad de frenado por flujo: El variador de frecuencia de alto grado de protección EN610 utiliza frenado por flujo y sin flujo.
