Variador de frecuencia, Serie VM1000B Fabricante

Variador de frecuencia, Serie VM1000B

Solicite un presupuesto

Nosotros: http://vfd-drive.es/1-2-vm1000b-series-general-purpose-high-performance-variable-frequencydrives.html

Luego de someterse a una amplia actualización tecnológica y optimización del producto, los variadores de frecuencia de alto rendimiento y uso general de la serie VM1000B de SAJ presentan una mejor estabilidad y confiabilidad, lo que garantiza una operación confiable durante aplicaciones y requerimientos complejos y cambiantes.

Rango de energía

Entrada monofásica de 220 V: 0,75-2,2 kW
Entrada trifásica 220V: 0,75-15kW
Entrada trifásica de 380V: 0,75-400kW

Características

El amplio rango de frecuencia de salida de 0-1000Hz cumple con la mayoría de los requerimientos generales.
El gran rendimiento de protección y el diseño de conductos de aire independientes permiten flexibilidad y adaptabilidad a diferentes ambientes.
Los variadores de frecuencia de la serie SAJ VM1000B son versátiles, capaces de satisfacer los requisitos de una amplia gama de aplicaciones.
Múltiples funciones de protección, que incluyen temperatura, voltaje, corriente y sobrecarga, garantizan la seguridad operativa.
La instalación es fácil con una instalación de montaje en pared. Está disponible una actualización de puerto serie y el cambio de ventilador es excepcionalmente fácil.
Todas las técnicas de selección y procesamiento de piezas cumplen con los estándares RoHS.

Aplicaciones

Los variadores de frecuencia de uso general y alto rendimiento de la serie VM1000B de SAJ se utilizan ampliamente en maquinaria de elevación, mecanismo de tensión, maquinaria de corte y conformado, frenado de gran inercia, maquinaria de procesamiento de metales, maquinaria para trabajar la madera, maquinaria de caucho plástico, maquinaria textil, entre otros.

Accesorios

Bandeja, teclado LCD, cable de extensión

Especificaciones

Item		Especificaciones
Control	Método	Control vectorial sin sensor de velocidad (SVC)	Control V/F
	Par de arranque	0.5Hz/150%	0.5Hz/100%
	Rango de variación de velocidad	1:100	1:50
	Regulación de velocidad de la velocidad nominal	±0.5%	±1%
	Frecuencia de carga	0.5kHz ~ 16kHz; Regulación automática disponible según la característica de carga.
	Capacidad de sobrecarga	Tipo G: 150% de corriente nominal durante 60s, 180% de corriente nominal durante 1s Tipo P: 120% de corriente nominal durante 60s, 150% de corriente nominal durante 1s
	Aumento de par	Aumento automático del 0,0%; impulso manual 0.1%~30.0%
Entrada y salida	Rango de voltaje de entrada	220V/380V; rango de fluctuación: ±15%
	Rango de frecuencia de entrada	rango de fluctuación: ±5P/60Hz;
	Rango de voltaje de salida	0-voltaje de entrada, desviación< 5%
	Rango de frecuencia de salida	SVC:0-320Hz; V/F:0-1000Hz
Control de ejecución	Ejecutar canal de comando	3 canales: panel de operación, terminal de control o configuración de comunicación serial. El cambio está disponible por varios medios
	Fuente de frecuencia	Método de configuración: digital, potenciómetro de panel, voltaje analógico, corriente analógica o comunicación en serie. El cambio está disponible por varios medios
	Fuente de frecuencia auxiliar	Una variedad de fuentes de frecuencia auxiliares disponibles, que permiten la síntesis de frecuencia o el recorte de frecuencia.
	Terminales de entrada	◆ 6 entradas digitales ◆ 2 entradas analógicas
	Terminales de salida	◆ 1 salida de colector abierto ◆ 2 salidas de relé (1 salida para < 7.5kw) ◆ 2 salidas analógicas (1 salida para < 7.5kW)
Funciones	Función de frenado DC	Tiempo de frenado: 0.0s~100.0s, válvula de corriente de acción de frenado: 0.0%~100.0%
	Curva V/F	3 tipos: lineal, multipunto, cuadrado
	Configuración de aceleración/desaceleración	Curva lineal o en S; cuatro conjuntos de tiempos de aceleración/desaceleración; rango de tiempo: 0.0~6500.0s
	PLC simple, multivelocidad	16 velocidades preestablecidas disponibles mediante PLC incorporado o terminal de control
	PID incorporado	Habilitación del control de procesos y del sistema de control de circuito cerrado
	AVR	Mantener automáticamente el voltaje del terminal de salida a un valor establecido bajo carga variable y temperatura de funcionamiento.
	Prevención de bloqueo por sobretensión/sobrecorriente	Limitación automática del voltaje y la corriente de funcionamiento para evitar disparos causados por sobretensiones o sobrecorrientes frecuentes
	Limitación de corriente rápida	Minimizar la falla por sobrecorriente y mejorar la estabilidad de la operación
	Control y límite de par	Limitación automática del par de funcionamiento para evitar disparos provocados por sobrecorrientes frecuentes
	POST	Conexión a tierra, cortocircuito, etc.
	Control de tiempo	Rango de tiempo 0h ~65535h
	Protección	Pérdida de fase en la entrada/salida, sobrecorriente, sobretensión, subtensión, protección contra sobrecalentamiento y sobrecarga, detección de fallas en el relé de encendido, etc.
Pantalla y teclado	Pantalla LED	Pantalla LED de 5 dígitos
	Bloqueo de parámetros	Los parámetros se pueden configurar como solo lectura en caso de mal funcionamiento
	Tecla MF.K	Tecla programable: cambio de canal de comando, funcionamiento CW/CCW, opción de avance lento, cambio de modo de menú
Ambiente	Lugar de operación	Interior, sin exposición a la luz solar directa, sin polvo, gas corrosivo, gas inflamable, niebla de aceite, vapor, gotas de agua o sal.
	Altitud	< 1000m, derrateo1% por 100m mayor a 1000m
	Temperatura de operación	-10℃~40℃; up to 50℃ con derrateo 1% por 1℃ mayor a 40℃.
	Humedad	≤95%RH, sin condensación
	Vibración	Aceleración de la vibración< 0.6g
	Temperatura de almacenamiento	-25℃~ 60℃

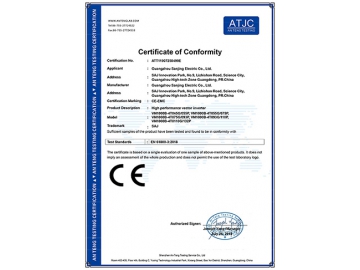

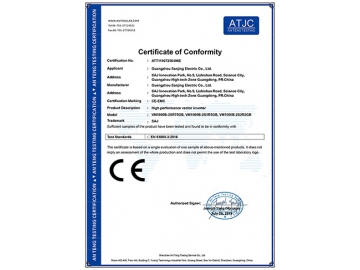

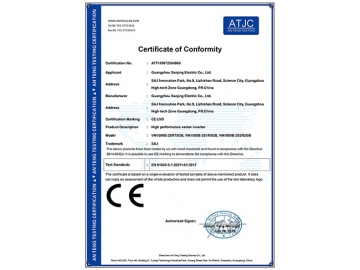

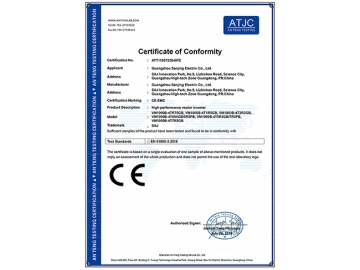

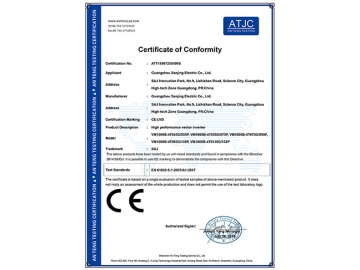

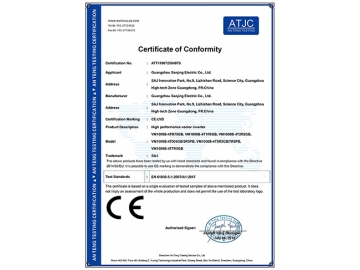

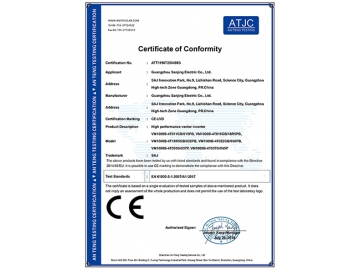

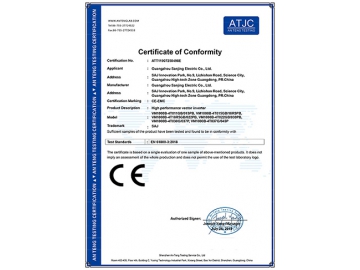

Certificados

Licencia EMC ATT11907250496E
Licencia EMC ATT11907250497E
Licencia EMC ATT11907250498E
Licencia EMC ATT11907250499E
Licencia LVD ATT11907250496S
Licencia LVD ATT11907250497S
Licencia LVD ATT11907250498S
Licencia LVD ATT11907250499S

Modelos

Grado de voltaje	Energía		Corriente de entrada nominal (A)	Corriente de salida nominal (A)	No. de Serie	2:220V 4:380V	S:monofásico	Energía adaptiva de motor	G: tipo general	B:integrado con función de freno
Grado de voltaje	KW	HP	Corriente de entrada nominal (A)	Corriente de salida nominal (A)	No. de Serie	2:220V 4:380V	T:trifásico	Energía adaptiva de motor	P: tipo ventilador	B:integrado con función de freno
Monofásico 220V	0.75	1.0	8.2	4.5	VM1000B	2	S	R75	G	B
	1.5	2.0	14	7	VM1000B	2	S	1R5	G	B
	2.2	3.0	23	9.6	VM1000B	2	S	2R2	G	B
Trifásico 220V	0.75	1.0	5	3.8	VM1000B	2	T	R75	G	B
	1.5	2.0	5.8	5.1	VM1000B	2	T	1R5	G	B
	2.2	3.0	10.5	9	VM1000B	2	T	2R2	G	B
	4	5.5	14.6	13	VM1000B	2	T	4	G	B
	5.5	7.5	26	25	VM1000B	2	T	5R5	G	B
	7.5	10.2	35	32	VM1000B	2	T	7R5	G	B
	11	15	46.5	45	VM1000B	2	T	11	G	B
	15	20	62	60	VM1000B	2	T	15	G	/
Trifásico 380V	0.75	1.0	3.4	2.1	VM1000B	4	T	R75	G	B
	1.5	2.0	5	3.8	VM1000B	4	T	1R5	G	B
	2.2	3.0	5.8	5.1	VM1000B	4	T	2R2	G	B
	4/5.5	5.5/7.5	10.5/14.6	9/13	VM1000B	4	T	4/5R5	G/P	B
	5.5/7.5	7.5/10	14.6/20.5	13/17	VM1000B	4	T	5R5/7R5	G/P	B
	7.5	10.2	20.5	17	VM1000B	4	T	7R5	G	B
	11/15	15/20	26/35	25/32	VM1000B	4	T	011/015	G/P	B
	15/18.5	20/25	35/38.5	32/37	VM1000B	4	T	015/18R5	G/P	B
	18.5/22	25/30	38.5/46	37/45	VM1000B	4	T	18R5/022	G/P	B
	22/30	30/40	46.5/62	45/60	VM1000B	4	T	022/030	G/P	B
	30/37	40/50	62/76	60/75	VM1000B	4	T	030/037	G/P	/
	37/45	50/60	76/92	75/91	VM1000B	4	T	037/045	G/P	/
	45/55	60/70	92/113	91/110	VM1000B	4	T	045/055	G/P	/
	55/75	70/100	113/157	112/150	VM1000B	4	T	055/075	G/P	/
	75/90	100/125	157/180	150/170	VM1000B	4	T	075/090	G/P	/
	90/110	125/150	180/214	170/210	VM1000B	4	T	090/110	G/P	/
	110/132	150/180	214/256	210/253	VM1000B	4	T	110/132	G/P	/
	132/160	180/220	256/307	253/304	VM1000B	4	T	132/160	G/P	/
	160/185	220/255	307/345	304/340	VM1000B	4	T	160/185	G/P	/
	185/200	255/275	345/385	340/377	VM1000B	4	T	185/200	G/P	/
	200/220	275/300	385/430	377/426	VM1000B	4	T	200/220	G/P	/
	220/250	300/340	430/468	426/465	VM1000B	4	T	220/250	G/P	/
	250/280	340/380	468/525	465/520	VM1000B	4	T	250/280	G/P	/
	280/315	380/430	525/590	520/585	VM1000B	4	T	280/315	G/P	/
	315/355	430/480	590/665	585/650	VM1000B	4	T	315/355	G/P	/
	355/400	480/545	665/785	650/725	VM1000B	4	T	355/400	G/P	/
	400	545	785	725	VM1000B	4	T	400	G	/

Dimensiones

Modelo de variador de frecuencia	Tamaño (mm)				Dimensión de instalación (mm)		Tamaño de apertura (mm)
	H	W	D	D1	H1	W1	d
VM1000B-2SR75GB-E	187	88	138	130	177	73	5
VM1000B-2S1R5GB-E
VM1000B-2S2R2GB-E
VM1000B-2TR75GB-E
VM1000B-2T1R5GB-E
VM1000B-4TR75GB-E
VM1000B-4T1R5GB-E
VM1000B-4T2R2GB-E
VM1000B-2T2R2GB-E	207	100	147	139	197	85	5
VM1000B-4T004GB/5R5PB-E
VM1000B-2T004GB-E	247	130	167	159	237	113	5
VM1000B-4T5R5GB/7R5PB-E
VM1000B-4T7R5GB-E
VM1000B-2T5R5GB-E	348	182	211	196	331	156	6
VM1000B-2T7R5GB-E
VM1000B-4T011GB/015PB-E
VM1000B-4T015GB/18R5PB-E
VM1000B-2T011GB-E	373	220	205	190	356	156	6
VM1000B-4T18R5GB/022PB-E
VM1000B-4T022GB/030PB-E
VM1000B-2T015GB-E	435	256	222	208	419	170	6
VM1000B-4T030G/037P-E
VM1000B-4T037G/045P-E
VM1000B-4T045G/055P-E	543	310	280	265	523	245	10
VM1000B-4T055G/075P-E
VM1000B-4T075G/093P-E	580	358	328	314	560	270	10
VM1000B-4T093G/110P-E
VM1000B-4T110G/132P-E

Modelo de variador de frecuencia	Tamaño (mm)					Dimensión de instalación (mm)		Tamaño de apertura (mm)
	H	H2	W	D	D1	H1	W1	d
VM1000B-4T132G/160P-E	1199	350	502	355	342	842	320	10
VM1000B-4T160G/185P-E
VM1000B-4T185G/200P-E
VM1000B-4T200G/220P-E	1570	426	600	408	398	1147	400	12
VM1000B-4T220G/250P-E
VM1000B-4T250G/280P-E
VM1000B-4T280G/315P-E
VM1000B-4T315G/355P-E	1696	426	800	408	398	1266	520	12
VM1000B-4T355G/400P-E
VM1000B-4T400G-E

Características del control	Modo control	Control V/F; Control vectorial sin sensores (SVC); Control de par
	Par de arranque	Tipo G: 0.5Hz/150 % (SVC); Tipo P: 0.5Hz/100%
	Rango de ajuste de velocidad	1 : 100 (SVC)
	Precisión del control de velocidad	± 0.5 % (SVC)
	Protección de sobrecarga	Tipo G: 150% de corriente nominal durante 60s; 180% de corriente nominal durante 1s
	Protección de sobrecarga	Tipo P: 120% de corriente nominal durante 60s; 150% de corriente nominal durante 1s
Entrada/salida	Voltaje de entrada	220V/380V±15%
	Frecuencia de entrada	50/60Hz, rango de fluctuación: ±5%
	Voltaje de salida	0-voltaje de entrada nominal
	Frecuencia de salida	SVC: 0~320Hz, V/F: 0~1000Hz
Terminales de entrada/salida	Entrada analógica	2-vías
	Entrada digital	6-vías
	Salida analógica	2-vías
	Salida digital	1-vía
	Salida de relé	2-vías
	Terminal de comunicación RS485	1-vía
	Fuente de poder	2-vías, 1-vía vía 24V10V,1-
Ambiente de aplicación	Altitud	Menos de 1000m, con reducción del 1% por cada 100m por encima de 1000m
	Temperatura ambiental	-10℃～ 40℃（necesario para dismunior para 40℃～ 50℃）
	Humedad	≤95%RH, sin condensación de agua
	Vibración	＜5.9m/s2（0.6g）
	Temperatura de almacenamiento	-40℃～＋60℃

Tipo

Campo	No.	Identificación	Descripción
Serie de producto	①	Serie de producto	VM1000B: serie general de vectores
Grado de voltaje	②	Grado de voltaje	2: 220VAC；
			4: 380VAC
Energía de entrada	③	Identificación de fase de energía	S: monofásico；
			T: trifásico
Energía nominal 1	④	El rango de energía del tipo G	18R5：18.5kW，R es el punto decimal
			G—Carga de par constante
			B—Unidad de freno incorporada
Energía nominal 2	⑤	El rango de energía del tipo P	022：22kW
			P—Carga de par variable
			B—Unidad de freno incorporada
Sufijo del modelo de producto	⑥	Idioma soportado	Inglés
