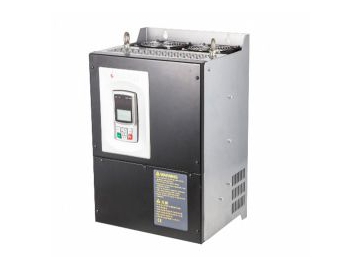

Variador de frecuencia vectorial de alto rendimiento, AS500
Además de la adopción del control de variación de frecuencia, el control vectorial sin sensores, el control vectorial de bucle cerrado y las técnicas de control de par, nuestro variador de frecuencia vectorial de alto rendimiento de la serie AS500 también utiliza tecnologías síncronas de control vectorial de bucle abierto y control vectorial síncrono de bucle cerrado para mejorar aún más la confiabilidad y versatilidad. Este variador de frecuencia de alto rendimiento suele ser adecuado para motores asíncronos y motores síncronos en maquinaria de construcción y aplicaciones industriales pesadas.
Características- Adecuado para gran variedad de tipos de motores;
- Para el motor síncrono en funcionamiento, el variador de frecuencia rastrea la velocidad del motor dentro de decenas de milisegundos;
Aplicaciones
----para maquinaria de construcción y aplicaciones industriales pesadas, sobrecarga 150% de capacidad
Maquinaria de procesamiento de metales: máquina expansor de tuberías, máquina de estampado de metal, prensa de forja, fresadora
Maquinaria de construcción: hormigonera, máquina de fabricación de bloques
Maquinaria minera: sistema de elevación de minas, molino de bolas
Equipos de almacenamiento y manipulación: almacén tridimensional, cinta transportadora
Petroquímica: unidad de bombeo
Aplicaciones síncronas de imanes permanentes: compresor, extrusora de alimentos
Especificaciones
| Funcionamiento estable: 40°C, carga pesada | Tamaño del marco | ||||
| Modelo AS500 | Corriente de entrada nominal (A) | Corriente de salida nominal (A) | Motor aplicable (kW) | Sobrecarga 150%(1min) Corriente de salida (A) | |
| 2T01P1 | 7 | 6 | 1.1 | 9 | A1 |
| 2T02P2 | 13 | 12 | 2.2 | 18 | |
| 2T03P7 | 19 | 18 | 3.7 | 27 | |
| 4T01P1 | 3.7 | 3.5 | 1.1 | 5.3 | A1 |
| 4T02P2 | 6.6 | 6.2 | 2.2 | 9.3 | |
| 4T03P7 | 9.5 | 9 | 3.7 | 13.5 | |
| 4T05P5 | 13.7 | 13 | 5.5 | 19.5 | |
| 4T07P5 | 20 | 19 | 7.5 | 28.5 | A2 |
| 4T0011 | 29 | 27 | 11 | 40.5 | |
| 4T0015 | 35 | 34 | 15 | 51 | A3 |
| 4T18P5 | 43 | 41 | 18.5 | 61.5 | |
| 4T0022 | 50 | 48 | 22 | 72 | |
| 4T0030 | 66 | 65 | 30 | 97.5 | A4 |
| 4T0037 | 82 | 80 | 37 | 120 | |
| 4T0045 | 106 | 96 | 45 | 144 | A5 |
| 4T0055 | 138 | 128 | 55 | 192 | |
| 4T0075 | 170 | 160 | 75 | 240 | A6 |
| 4T0090 | 205 | 195 | 90 | 292.5 | A7 |
| 4T0110 | 250 | 240 | 110 | 360 | |
| 4T0132 | 280 | 270 | 132 | 405 | A8 |
| 4T0160 | 312 | 302 | 160 | 453 | |
| 4T0185 | 380 | 370 | 185 | 555 | |
| 4T0200 | 400 | 390 | 200 | 585 | |
| 4T0220 | 436 | 426 | 220 | 639 | |
| 4T0250 | 490 | 480 | 250 | 720 | A9 |
| 4T0280 | 530 | 520 | 280 | 780 | |
| 4T0315 | 610 | 600 | 315 | 900 | |
| 4T0355 | 660 | 650 | 355 | 975 | |
| 4T0400 | 770 | 760 | 400 | 1140 | A10 |
| 4T0450 | 820 | 810 | 450 | 1215 | |
| 4T0510 | 940 | 930 | 510 | 1395 | A11 |
| 4T0560 | 1040 | 1030 | 560 | 1545 | |
-

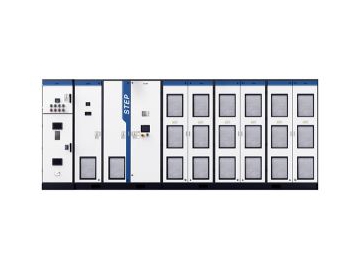

10 kV, hasta 16,000 kVA (12,500 kW);
El modo de control PWM multinivel proporciona salida de corriente de onda sinusoidal;
El voltaje de modo común y dU/dt son pequeños, y no hay requisitos especiales para motores y cables; -

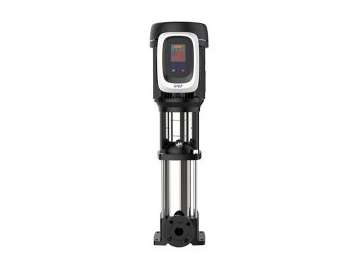

El variador de frecuencia con bomba integrada de la serie AS170 es un variador o inversor de frecuencia integrado de motor universal de 400V (380V-460V), que es adecuado para motores asíncronos de CA trifásicos con capacidad de 1.5-15kW.
