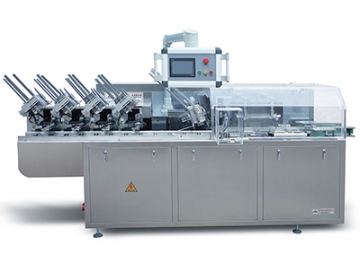

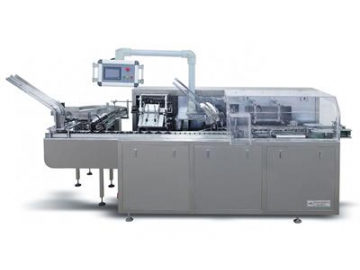

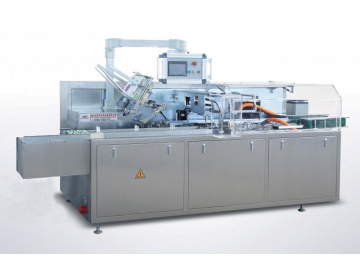

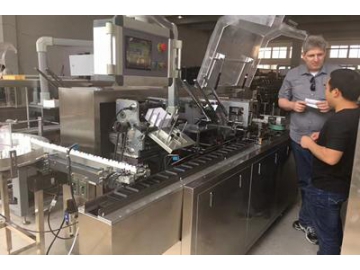

Máquina estuchadora KXZ-100B (Envasadora en cajas de cartón)
Esta máquina estuchadora puede doblar automáticamente folletos de instrucciones, abrir cartones, empaquetar objetos y folletos de instrucciones, imprimir números de lotes, sellar paquetes y eliminar desperdicios, sin necesidad de mano de obra. Es controlado por un sistema PLC y monitoreado en cada momento de la operación por un sistema de seguimiento electro-óptico. Si se presenta algún inconveniente, la máquina se apagará automáticamente y mostrará el problema que se debe solucionar con el objetivo de evitar más problemas. La máquina estuchadora está completamente certificada según los estándares GMP.
Está en capacidad de manejar empaquetamiento de aluminio-aluminio, aluminio-plástico o aluminio-plástico-aluminio. Para mayor eficiencia, empareje el equipo con la estuchadora para paquetes de pastilla
PresentaciónLa máquina estuchadora KXZ-100B es empleada para empacar artículos con formas regulares y tradicionales para luego ser enviados. Normalmente se emplea para productos farmacéuticos, alimentos, cosméticos, entre otros artículos.
Características
- Esta máquina estuchadora está en capacidad de entregar materiales automáticamente, doblar folletos de instrucciones, abrir cajas de cartón, empaquetar objetos e instrucciones, sellar paquetes y eliminar desechos de manera eficiente. También es fácil de operar.
- Esta máquina estuchadora tiene una estructura estable y un bajo nivel de ruido.
- Puede empaquetar una amplia gama de productos, es fácil de instalar y de operar.
- Tiene una interfaz hombre-máquina fácil de utilizar.
- El equipo de empaque emplea un sistema de detección y un equipo de protección para garantizar la calidad del empaquetado y la seguridad de la operación.
- Esta máquina estuchadora también tiene la opción de equiparse con una cubierta protectora abatible que es agradable a la vista y fácil de utilizar que sirve para cumplir los requisitos del cliente.
- Cuando no haya cajas de cartón, los artículos no se empacarán, la máquina se detendrá automáticamente y hará sonar una alarma.
- Cuando no haya manuales de instrucciones, los artículos no serán empacados, y los envases vacíos serán eliminados. La máquina se detendrá automáticamente y hará sonar una alarma.
- Esta máquina tiene la capacidad de desechar paquetes que no tengan productos o manuales de instrucciones, lo que garantiza que los paquetes de salida tengan todo en su interior.
- La máquina estuchadora es muy fácil de operar. Requiere de 1 a 2, ya que la mayoría del proceso es completamente automático.
-

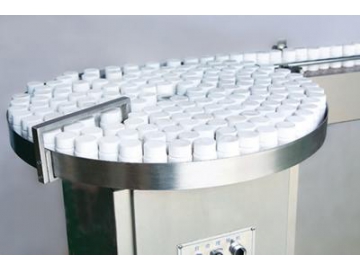

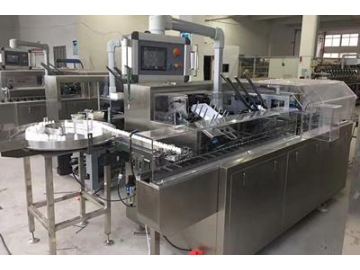

La función de ordenador de botellas consiste en colocar las botellas en la cinta transportadora, esperando el próximo paso.
-

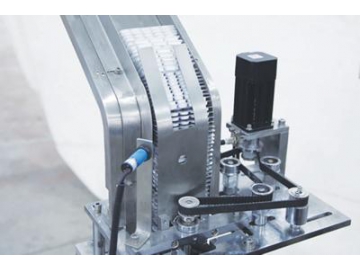

Cilindro de alimentación automática
-
Recuento y alimentación de piezas
-

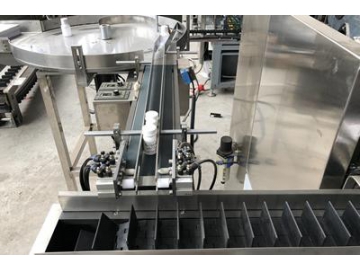

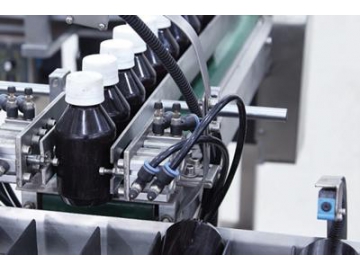

Se ordenan las botellas automáticamente y se transportan de manera eficiente en sentido descendente a la siguiente unidad
-

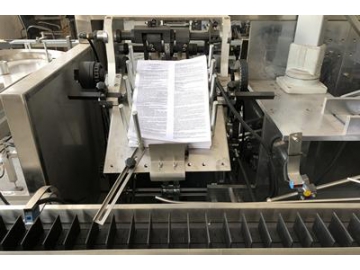

El transporte de los manuales de información doblados: las hojas de papel que fueron cargadas manualmente en la unidad de carga se transportan a la máquina plegadora de papel por la acción de aspiración y aire comprimido. Posteriormente, las hojas dobladas se colocan en la cadena de alimentación en posición de empaquetar.
-

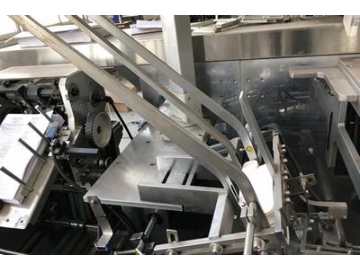

La unidad de almacenamiento de cartón cuenta con una placa movible para ajustar la longitud del paquete. Tanto el marco frontal como el posterior están conectados por un orificio que sirve para adaptarse a diferentes anchos de empaque.
-
Arroja productos y folletos de instrucciones dentro de las cajas de cartón.
-

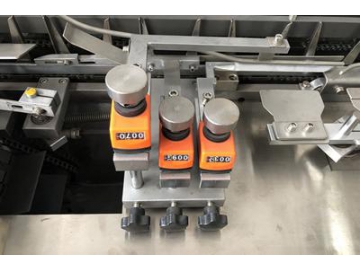

La pantalla de posición digital (personalizada de acuerdo con los requisitos del cliente muestra números precisos y es fácil de ajustar).
-

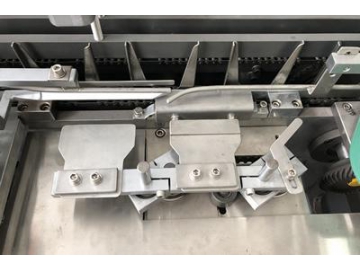

Se acciona la pestaña de bloqueo que asegura un empaquetado firme.
-

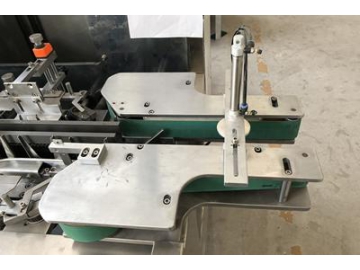

Esta parte transporta los paquetes ya completos y elimina los no calificados. Empuja rápidamente los paquetes de la cinta transportadora para evitar que se rompan o se dañen con las cadenas. Todos los paquetes que no califican serán eliminados usando un cilindro controlado por PLC.
-

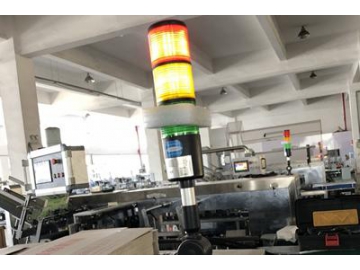

Alarma de luz LED (se pueden configurar diferentes colores de acuerdo a ciertas condiciones).
-

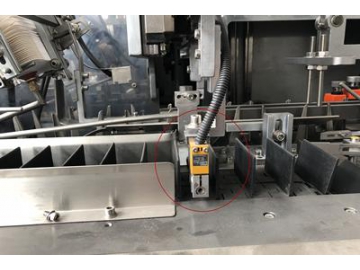

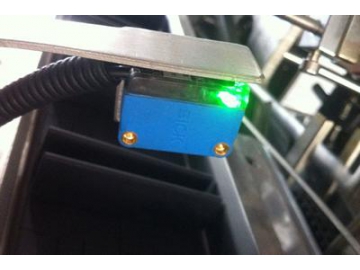

El protector infrarrojo de la marca alemán SICK es capaz de detectar y rastrear todo el sistema automáticamente, asegurándose de que la máquina estuchadora funcione normalmente.
Velocidad de empaque | 30-90 cartones/min | |
Tamaño del paquete | Longitud(70-220)mm× ancho(14-90)mm × altura(14-65)mm (Tamaños especiales pueden ser personalizados) | |
Requisitos de cartón para paquetes | 250-350g/㎡ (dependiendo del tamaño del paquete) | |
Instrucción | Masa requerida | 60-70g/㎡ |
Tamaño (sin doblar) | (80-250) mm X (90-170) mm | |
Tamaño (doblada) | (1-4) doblez | |
Potencia del motor | 1.5kw | |
Fuente de alimentación | 220V 50HZ | |
Ruido máximo | 80dB | |
Presión de aire mínima | 0.6Mpa | |
Consumo de gas | 120-160L/min | |

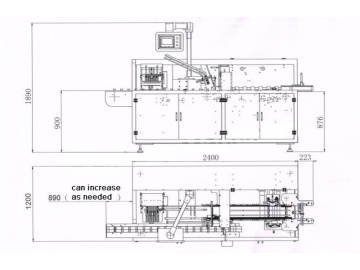

Dimensión total | longitud3100×ancho1100×altura1900mm | |
Peso | 1500Kg |
Rango de aplicación
- Empaque de papelería: bolígrafo, tizas, crayón, engrapadora, naipes, bloques de construcción.
- Empaque farmacéutico:paquete de píldoras, gotas para los ojos, frascos de medicamentos líquidos, jarabe para la tos, pomadas, condones, etc.
- Empaque de alimentos:pastelillos, chocolate, barquillos, repostería, sobres sazonador en polvo, etc.
- Empaque de las necesidades diarias: pasta dental, jabón, perfuma, crema, lápiz labial, pegamento, cera para zapatos, cuchilla de afeitar.
- Empaque de artículos frágiles: bombillas, lámparas ahorradoras, enchufes, interruptores, cargadores, cinta de obturación de roscas, etc.
- Empaque de piezas automotrices: bujías, bombillas, accesorios para automóvil, válvulas, etc.
Lista de Piezas Principales
Item | Nombre | Modelo y especificaciones | Origen | Cantidad |
1. | PLC | CPIE-N30DT-D | Omron- Japón | 1 |
2. | PLC Módulo Extendido | CPIE-C1F11 | 1 | |
3. | Pantalla Táctil | NB7W-TWOOB | 1 | |
4. | Inversor | 3G3JZ-A4015 | 1 | |
5. | Sensor fotoeléctrico | SICK 121 | SICK | 4 |
6. | Motor | CH-1500-10S 1.5KW | Taiwan CPG | 1 |
7. | Diving Box | 0S83-4L-180 | Zhejiang | 1 |
8. | Botones | XB2 | Schneider- Francia | 3 |
9. | Parada de emergencia | ZB2 BC4D | 1 | |
10. | Relé 5 | Zhejiang | 1 | |
11. | Transistor de 8 | 1 | ||
12. | Electroválvula | 4V210-08 | AirTAC | 2 |
13. | Filtro de aire/Regulador/ | BFR-2000 | 1 | |
14. | Sensor de proximidad | TL-Q5MC1 | Omron- Japón | 2 |
15. | Disco de Succión | VF-30 | Corea | 2 |
16. | Generador de vacío | ABM20-C | SMC | 1 |
17. | Contactor AC | LC1E3210M5N | Schneider- Francia | 1 |
18. | Conmutador de Fuente de alimentación | PMC-24V 050V | DELTA | 1 |
19. | Interruptor de aire | 3P32A 1P10A | Schneider- Francia | Cada1 |
20. | Codificador | B-ZSP3806E2C | Omron-Japan | 1 |
21. | Cubierta | Acero inoxidable | Shanghai | 1 Juego |

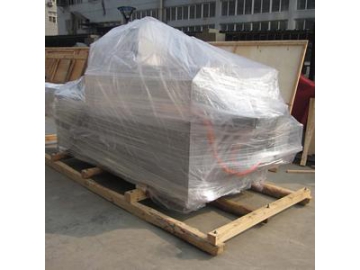

Se utiliza una cuerda de cáñamo, en vez de cadena de hierro o cable los cuales no deben utilizarse. La cuerda debe atar todas las partes sobresalientes de la máquina, y la superficie debe protegerse con elásticos como goma o esponja. Además es necesaria una placa sólida que selle el equipo firmemente.
Instalación
- Esta máquina estuchadora se debe instalar en habitaciones con ventilación e iluminación adecuadas.
- Es necesaria una distancia libre de 1,5 m alrededor de la máquina para su operación y mantenimiento.
- Es necesaria una fuente de alimentación de Corriente Alterna trifásica de 380V-50HZ y conexión a tierra eléctrica.
- Su instalación debe ser en un terreno plano y el gradiente debe verificar el nivel de la máquina. Cuando no es así, se deben ajustar los cuatro pies de la máquina para nivelarla.
- Después de la instalación se verifica que cada pieza esté bien puesta. Cualquier error debe corregirse de inmediato. Para prevenir la oxidación, la máquina se engrasa antes de enviarse. Por lo tanto, el exceso de grasa en la superficie debe limpiarse antes de ponerse en marcha el equipo. Para dicha tarea, se necesita algodón y alcohol. Posteriormente es necesario lubricar ciertas piezas.
Mantenimiento
- Es necesario mantener limpia la estuchadora, y las partes giratorias deben limpiarse y lubricarse periódicamente.
- La estructura y las cadenas de transmisión deben lubricarse cada 15 ~ 40 horas. Se recomienda aceite comercial para motor de 50 (la viscosidad cinemática es de alrededor de 47 ~ 53 mm2 / S50 ℃). Las piezas del engranaje también deben lubricarse cada trimestre y se recomienda la grasa Albany (ZG-1 o ZG-2).
- La correa dentada y de manejo no se deben engrasar para alargar su vida útil.
- Para garantizar un proceso regular y estable de la máquina, debe revisarse cada trimestre para verificar la tensión y las piezas de la cadena de transmisión. En caso necesario, deberían ajustarse algunas piezas.
- Cualquier desperfecto en el equipo debe ser atendido por un mecánico profesional. Para evitar daños en cualquier parte de la máquina, queda estrictamente prohibido llevar a cabo reparaciones por cuenta propia.
