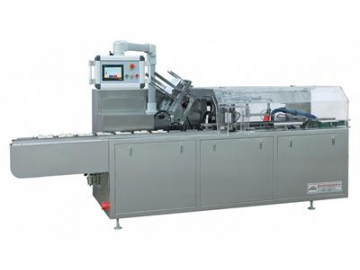

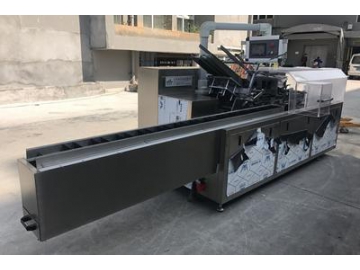

Máquina encartonadora KXZ-250B (Empaquetadora en cajas de cartón)
Esta máquina es uno de nuestros productos recientemente desarrollados. Empaca artículos grandes según la demanda, incluyendo medicamentos, autopartes, alimentos, cosméticos y otros bienes de consumo. Adicionalmente abre cajas de cartón de forma automática, empaca cajas y sella paquetes.
Se utiliza de manera individual o en línea de producción con una máquina estuchadora para paquetes de pastillas, una pegadora de fusión en caliente y otros equipos.
Presentación
La máquina encartonadora KXZ-250B tiene un diseño para paquetes de longitud (100-350) mm × ancho (100-250) mm × altura (20-100) mm, sin embargo los tamaños especiales pueden personalizarse de acuerdo a las necesidades del cliente.
Características
- Esta máquina cumple con los estándares de salud de varias industrias.
- Los componentes eléctricos son de proveedores confiables en Japón, Francia, Corea, etc., los cuales son durables y estables.
- Suministra materiales, abre cajas, empaca productos, sella paquetes y elimina residuos de forma automática. Tiene una estructura razonable y es sencilla de operar.
- La máquina funciona con un sistema PLC con una interfaz hombre-máquina que ajusta la velocidad por medio de la conversión de frecuencia continua. Funciona en modo automático y se ajusta y opera fácilmente.
- Se apaga de forma automática cuando se sobrecarga, lo que garantiza seguridad del personal y del proceso.
- Los paquetes vacíos o cajas de cartón sin instructivos se eliminan para evitar empacar cajas vacías, lo que garantiza la calidad de los productos finales.
- La operación mecánica es sincronizada de manera electrónica, lo que genera coordinación y equilibrio en la operación.
- Este equipo lleva a cabo el trabajo manual de 15 a 20 personas empacando de manera tradicional.
- La base de la máquina tiene una placa de base roscada, y su altura es ajustable.
-
Unidades de carga
-

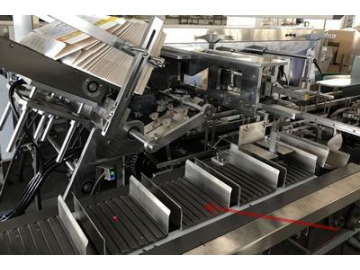

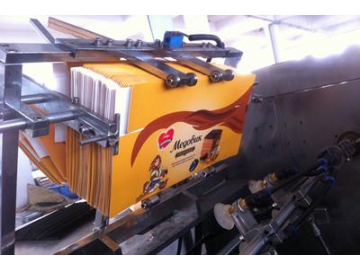

En el compartimiento para cartón se almacenan las cajas. Almacena una gran cantidad de cajas de cartón a la vez y se ajusta manualmente para diversos tamaños de paquetes.
-

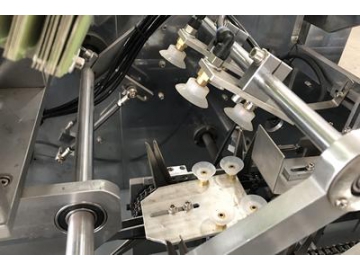

La ventosa doble abre la caja de forma precisa y rápida y succiona la caja hasta la ventosa inferior para ponerla en las cadenas.
-

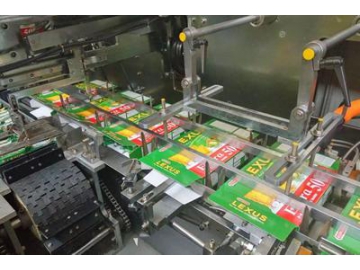

El empujador de material empuja constantemente dentro de los paquetes.
-

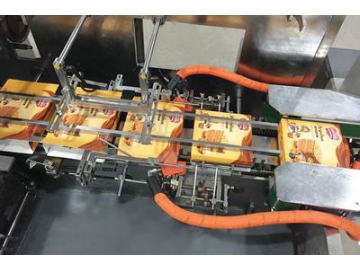

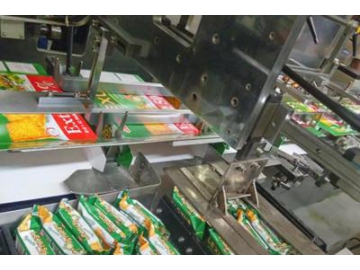

La estación de cierre de la solapa interna cierra ambos lados de la caja luego de empacar los productos.
-
El dispositivo de sellado procede a sellar las aletas externas luego del empacado de los productos y los encierra firmemente.
-

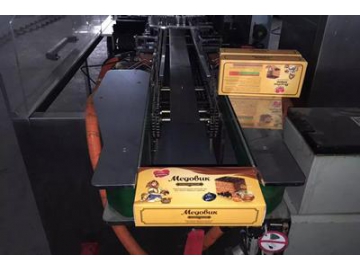

La unidad de salida transporta los paquetes finalizados y elimina los no aptos de forma estable por lo que garantiza la calidad. Los paquetes finales son calificados y de buena apariencia.
-

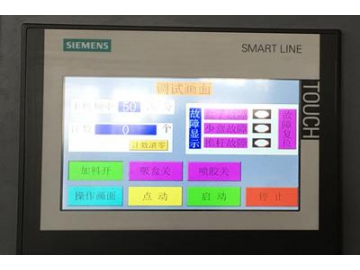

La pantalla táctil alemana Siemens es estable y sencilla de manejar.
-

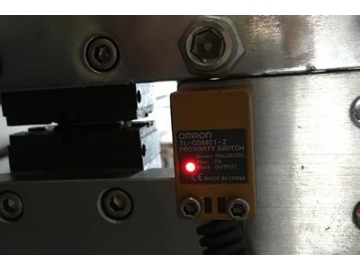

El dispositivo de protección de sobrecarga empaqueta productos en las cajas de cartón.
-

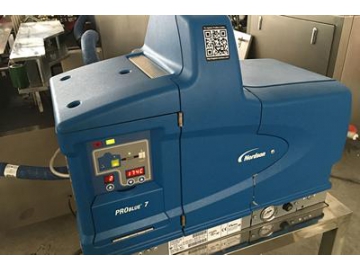

Unidad de fusión en caliente American Nordson. La pulverización de pegamento es rápida y el pegamento es estable, fuerte y no tóxico.
Velocidad de empaque | 30-80 cartones/min |
Tamaño del paquete | Longitud(100-350)mm×ancho(100-250)mm×altura(20-100)mm (el tamaño se puede personalizar) |
Requisitos de cartón para paquetes | 250-450g/㎡ (de acuerdo al tamaño del paquete) |
Potencia del motor | 1.5kw |
Fuente de alimentación | 380V 50HZ |
Ruido máximo | 75dB |
Presión de aire mínima | 0.6Mpa |
Consumo de aire | 120-160L/min |
Dimensiones totales | Longitud3500mm×ancho1350mm×altura1900mm |
Peso | 1500Kg |
Rango de aplicación
- Empaque de papelería: bolígrafo, tiza, crayón, grapadora, naipes, tinta en pasta, bloques de construcción, etc.
- Empaque farmacéutico: líquidos de administración oral, frascos para medicinas, ampolletas, gránulos en bolsa, parche antipirético, etc.
- Empaque de alimentos: helados, rollos de obleas, galletas, chocolate, repostería, sobres de café, bolsitas de té, etc.
- Empaque de necesidades diarias: pasta de dientes, cosméticos, perfumes, máscara facial, parche antipirético, condones, prueba de embarazo, incienso repelente de mosquitos, etc.
- Empaque de objetos frágiles: cilindros, bombillas, interruptores, tomas de corriente, relés eléctricos, cargadores, etc.
- Empaque de autopartes: bujías, filtros, aros de pistón, bombillas automotrices, accesorios para autos, válvulas, etc.
- Empaque de papeles para higiene: servilleta, tampón, almohadillas, almohadillas de algodón, etc.
Lista de Piezas Principales
Velocidad de empaque | 30-80 cartones/min |
Tamaño del paquete | Longitud(100-350)mm×ancho(100-250)mm×altura(20-100)mm (el tamaño se puede personalizar) |
Requisitos de cartón para paquetes | 250-450g/㎡ (de acuerdo al tamaño del paquete) |
Potencia del motor | 1.5kw |
Fuente de alimentación | 380V 50HZ |
Ruido máximo | 75dB |
Presión de aire mínima | 0.6Mpa |
Consumo de aire | 120-160L/min |
Dimensiones totales | Longitud3500mm×ancho1350mm×altura1900mm |
Peso | 1500Kg |

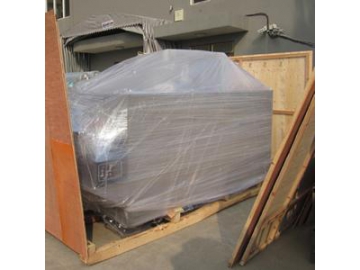

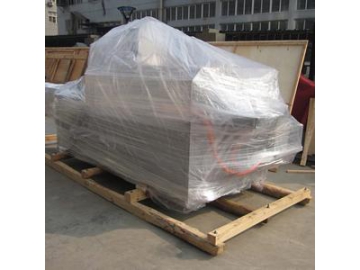

Se utiliza una cuerda de cáñamo, en vez de cadena de hierro o cable los cuales no deben utilizarse. La cuerda debe atar todas las partes sobresalientes de la máquina, y la superficie debe protegerse con elásticos como goma o esponja. Además es necesaria una placa sólida que selle el equipo firmemente.
Instalación
- Esta máquina estuchadora se debe instalar en habitaciones con ventilación e iluminación adecuadas.
- Es necesaria una distancia libre de 1,5 m alrededor de la máquina para su operación y mantenimiento.
- Es necesaria una fuente de alimentación de Corriente Alterna trifásica de 380V-50HZ y conexión a tierra eléctrica.
- Su instalación debe ser en un terreno plano y el gradiente debe verificar el nivel de la máquina. Cuando no es así, se deben ajustar los cuatro pies de la máquina para nivelarla.
- Después de la instalación se verifica que cada pieza esté bien puesta. Cualquier error debe corregirse de inmediato. Para prevenir la oxidación, la máquina se engrasa antes de enviarse. Por lo tanto, el exceso de grasa en la superficie debe limpiarse antes de ponerse en marcha el equipo. Para dicha tarea, se necesita algodón y alcohol. Posteriormente es necesario lubricar ciertas piezas.
Mantenimiento
- Es necesario mantener limpia la estuchadora, y las partes giratorias deben limpiarse y lubricarse periódicamente.
- La estructura y las cadenas de transmisión deben lubricarse cada 15 ~ 40 horas. Se recomienda aceite comercial para motor de 50 (la viscosidad cinemática es de alrededor de 47 ~ 53 mm2 / S50 ℃). Las piezas del engranaje también deben lubricarse cada trimestre y se recomienda la grasa Albany (ZG-1 o ZG-2).
- La correa dentada y de manejo no se deben engrasar para alargar su vida útil.
- Para garantizar un proceso regular y estable de la máquina, debe revisarse cada trimestre para verificar la tensión y las piezas de la cadena de transmisión. En caso necesario, deberían ajustarse algunas piezas.
- Cualquier desperfecto en el equipo debe ser atendido por un mecánico profesional. Para evitar daños en cualquier parte de la máquina, queda estrictamente prohibido llevar a cabo reparaciones por cuenta propia.
