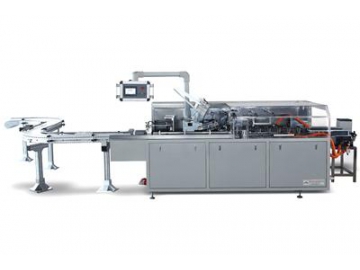

Máquina estuchadora KXZ-180B (Empacadora en cajas de cartón)
Se utiliza de manera independiente o en una línea de producción en conjunto con una máquina estuchadora para paquetes de pastillas, con la estuchadora de adhesivo por fusión en caliente y otros equipos. Tiene múltiples usos y aplicaciones. Es efectiva y trabaja bajo control PLC. Con una estructura sencilla, es fácil de mantener.
Esta máquina se ajusta de manera automática a los materiales, extrae los empaques del área de almacenamiento de la caja, abre las cajas, empaqueta los artículos, imprime los números de lote, sella las cajas y elimina los desechos a través de una serie de transmisión que no necesita trabajo manual. La máquina tiene un diseño con un protector infrarrojo alemán marca SICK que rastrea y detecta cada proceso para asegurar un buen funcionamiento. Permite la elección de varios tipos de sellado. No hay necesidad de cambiar los moldes para empaquetar en cajas de cartón de diferentes tamaños, pues solo se necesita ajustar el equipo de acuerdo al tamaño deseado.
El marco y la placa son fuertes y durables, el motor de accionamiento principal y el embrague vienen instalados en la máquina, por su parte los sistemas de accionamiento se instalan en la placa base. El protector de sobrecarga protege el motor de accionamiento principal y todas las piezas contra la corrosión y problemas en su desempeño.
Presentación

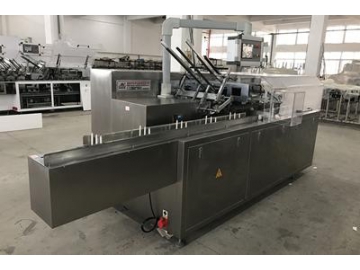

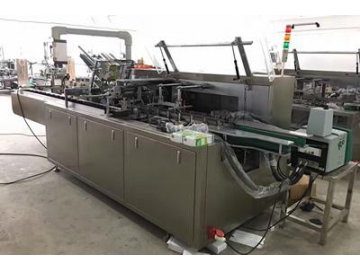

La estuchadora en cajas de cartón KXZ-180B es uno de nuestros productos más novedosos, tiene dimensiones pequeñas de 4000 mm x 1280 mm x 1900 mm y es liviana 1400 kg. Se recomienda para paquetes 70-280 mm × 80-180 mm × 30-90 mm, sin embargo, los clientes pueden personalizarla para tamaños especiales. La máquina alcanza una velocidad máxima de 80 cartones / min, y 40-70 cartones / min en promedio.
Características
- El sistema tiene un diseño acorde con los estándares de GMP.
- Se controla por medio de un PLC y hay una interfaz hombre-máquina que facilita el funcionamiento.
- Tiene pocas piezas, y una estructura sencilla, lo que hace más fácil su mantenimiento.
- La operación mecánica posee una sincronización electrónica alta, que hace más ágil y silencioso su funcionamiento.
- El ruido de esta máquina estuchadora está configurado para ser inferior a 75dB.
- La interfaz de salida automática del PLC realiza la supervisión de la sección posterior del embalaje.
- ZL112 SMC se utiliza de manera automática para abrir cajas de cartón en un ángulo grande.
- El proceso de empaquetado es intermitente y existe una función de protección de sobrecarga para garantizar la seguridad del proceso.
- El proceso de empaque se detendrá cuando no haya caja de cartón o cuando no haya ningún artículo.
- La base de la máquina tiene una placa de base roscada, y su altura puede ajustarse.
-

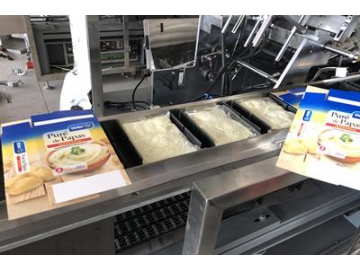

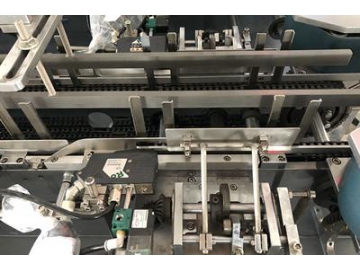

Los materiales se transportan intermitentemente para ser colocados en las cajas de cartón. El tamaño de la unidad de carga se ajusta según el tamaño de los productos.
-

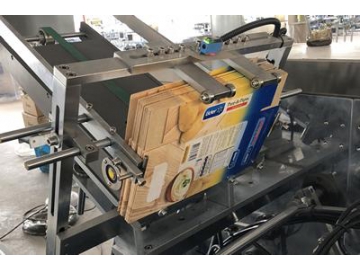

El compartimiento para las cajas de cartón es donde se almacenan las mismas. Se ajusta manualmente o por perno en diferentes tamaños de paquetes.
-

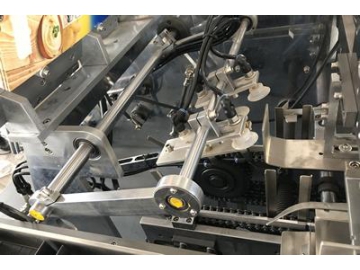

La ventosa doble abre la caja de forma precisa y rápida.
-

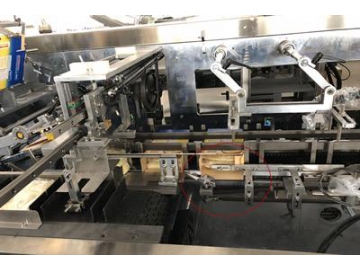

La unidad de empuje de material es clave en esta máquina empaquetadora, se ajusta de acuerdo con las diferentes demandas, se controla por medio de dos levas y su funcionamiento es confiable.
-

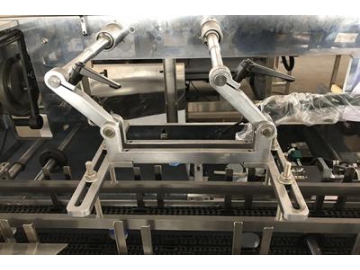

La unidad de prensado presiona los cartones y los hace más lisos para lograr un sellado estable y de buena apariencia.
-

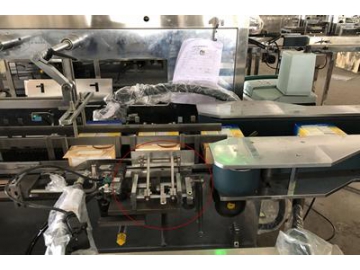

El dispositivo de sellado puede sellar las cajas de cartón con pegamento, de manera rápida y con firmeza.
-

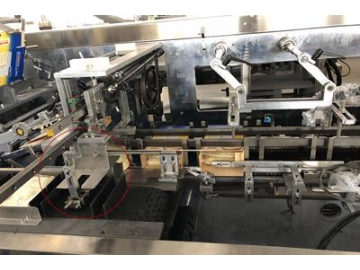

La estación de cierre del flap interno es movida por la leva del dispositivo de sellado. La leva hace cierra el columpio de la aleta interior y cuando llegan las cajas de cartón, la cerradura de aleta interior bloque la caja de cartón.
-
El dispositivo de sellado cementa las aletas externas y bloquea el material en la caja de manera firme y dándole un buen aspecto.
-

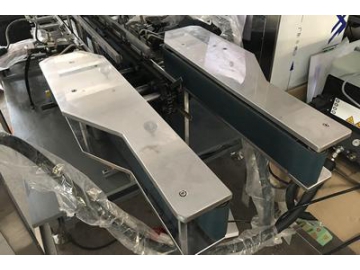

Esta parte transporta los paquetes terminados y elimina los averiados. Cuando no hay instructivos en el paquete, las cajas son eliminadas, lo que garantiza que los paquetes finales estén calificados.
-

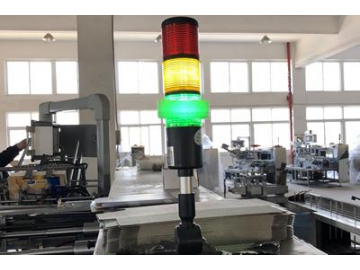

Alarma LED. Cuando ocurren problemas durante el proceso, la máquina se apaga inmediatamente y emite una alarma.
-

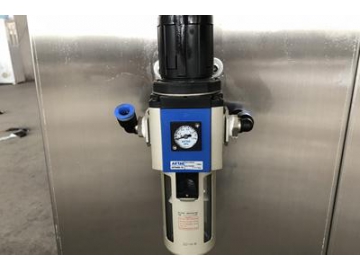

Válvula reguladora de presión del filtro AIRTAC.
-

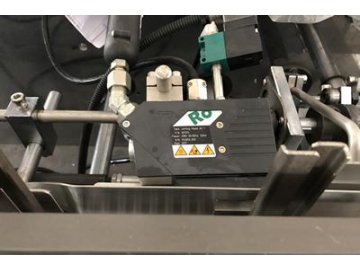

La cabeza rociadora de cola fundida caliente es de la marca Robatech, una marca internacional que trabaja con nuestra empresa desde hace ya varios años. Sus productos son de calidad, confiables y de precio asequible.
-

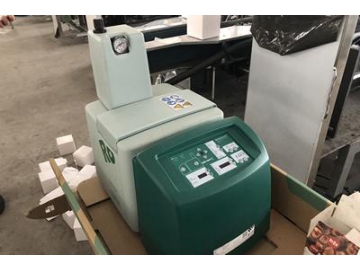

El fusor Robatech para adhesivo termoplástico pega rápidamente y de manera estable sin materiales tóxicos.
Velocidad de empaque | 30-80cartones/min |
Tamaño del paquete | longitud(70-280)mm×ancho(80-180)mm×altura(30-90)mm (el tamaño se puede personalizar) |
Requisitos de cartón para paquetes | 250-450g/㎡ (de acuerdo con el tamaño del paquete) |
Potencia del motor | 1.5kw |
Fuente de alimentación | 380V 50HZ |
Ruido máximo | 75dB |
Presión de aire mínima | 0.6Mpa |
Consumo de aire | 120-160L/min |
Dimensiones totales | longitud4000mm×ancho1280mm×altura1900mm |
Peso | 1400Kg |
Rango de aplicación
- Empaque de papelería: bolígrafo, tiza, crayón, engrapadora, naipes, tinta en pasta, bloques de construcción, etc.
- Empaque farmacéutico: Líquidos de transmisión oral, frascos de medicina, ampolletas, gránulos en bolsa, parche antipirético, etc.
- Empaque de alimentos: helados, rollos de obleas, barquillos para helado, galletas, chocolate, repostería, sobres de café, bolsitas de té, etc.
- Empaque de productos de uso diario: pasta de dientes, cosméticos, perfumes, máscara facial, parche antipirético, condones, pruebas de embarazo, incienso repelente de mosquitos, etc.
- Empaque de objetos frágiles: cilindros, bombillas, interruptores, tomas de corriente, relés eléctricos, cargadores, etc.
- Empaque de autopartes: bujías, filtros, aros de pistón, bombillas automotrices, accesorios para autos, válvulas, etc.
- Empaque de papeles para higiene: servilleta, tampón, almohadillas, almohadillas de algodón, etc.
Lista de Piezas Principales
Producto | Nombre | Modelo y especificaciones | Origen | Cantidad |
1. | PLC | CPIE-N30DT-D | Omron Japón | 1 |
2. | PLC Módulo Extendido | CPIE-C1F11 | 1 | |
3. | Pantalla Táctil | NB7W-TWOOB | 1 | |
4. | Inversor | 3G3JZ-A4015 | 1 | |
5. | Sensor Fotoeléctrico | SICK 121 | SICK | 4 |
6. | Motor | CH-1500-10S 1.5KW | Taiwan CPG | 1 |
7. | Diving Box | 0S83-4L-180 | Zhejiang | 1 |
8. | Botones | XB2 | Schneider Francia | 3 |
9. | Parada de emergencia | ZB2 BC4D | 1 | |
10. | Relé 5 | Zhejiang | 1 | |
11. | Transistor de 8 | 1 | ||
12. | Electroválvula | 4V210-08 | AirTAC | 2 |
13. | Filtro de aire/Regulador/ | BFR-2000 | 1 | |
14. | Sensor de proximidad | TL-Q5MC1 | Omron- Japón | 2 |
15. | Disco de Succión | VF-30 | Corea | 2 |
16. | Generador de vacío | ABM20-C | SMC | 1 |
17. | Contactores AC | LC1E3210M5N | Schneider-France | 1 |
18. | Conmutador de Fuente de alimentación | PMC-24V 050V | DELTA | 1 |
19. | Interruptor de aire | 3P32A 1P10A | Schneider-France | Cada 1 |
20. | Codificador | B-ZSP3806E2C | Omron- Japón | 1 |
21. | Cubierta | Acero inoxidable | Shanghai | 1 JUEGO |

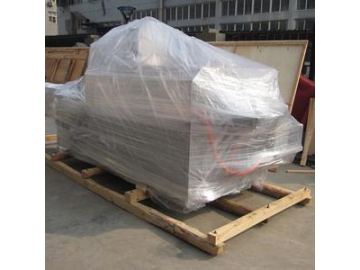

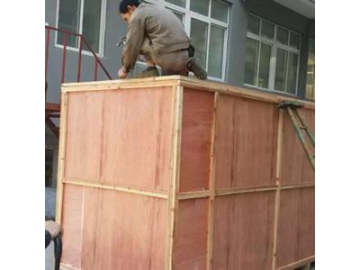

Se utiliza una cuerda de cáñamo, en vez de cadena de hierro o cable los cuales no deben utilizarse. La cuerda debe atar todas las partes sobresalientes de la máquina, y la superficie debe protegerse con elásticos como goma o esponja. Además es necesaria una placa sólida que selle el equipo firmemente.
Instalación
- Esta máquina estuchadora se debe instalar en habitaciones con ventilación e iluminación adecuadas.
- Es necesaria una distancia libre de 1,5 m alrededor de la máquina para su operación y mantenimiento.
- Es necesaria una fuente de alimentación de Corriente Alterna trifásica de 380V-50HZ y conexión a tierra eléctrica.
- Su instalación debe ser en un terreno plano y el gradiente debe verificar el nivel de la máquina. Cuando no es así, se deben ajustar los cuatro pies de la máquina para nivelarla.
- Después de la instalación se verifica que cada pieza esté bien puesta. Cualquier error debe corregirse de inmediato. Para prevenir la oxidación, la máquina se engrasa antes de enviarse. Por lo tanto, el exceso de grasa en la superficie debe limpiarse antes de ponerse en marcha el equipo. Para dicha tarea, se necesita algodón y alcohol. Posteriormente es necesario lubricar ciertas piezas.
Mantenimiento
- Es necesario mantener limpia la estuchadora, y las partes giratorias deben limpiarse y lubricarse periódicamente.
- La estructura y las cadenas de transmisión deben lubricarse cada 15 ~ 40 horas. Se recomienda aceite comercial para motor de 50 (la viscosidad cinemática es de alrededor de 47 ~ 53 mm2 / S50 ℃). Las piezas del engranaje también deben lubricarse cada trimestre y se recomienda la grasa Albany (ZG-1 o ZG-2).
- La correa dentada y de manejo no se deben engrasar para alargar su vida útil.
- Para garantizar un proceso regular y estable de la máquina, debe revisarse cada trimestre para verificar la tensión y las piezas de la cadena de transmisión. En caso necesario, deberían ajustarse algunas piezas.
- Cualquier desperfecto en el equipo debe ser atendido por un mecánico profesional. Para evitar daños en cualquier parte de la máquina, queda estrictamente prohibido llevar a cabo reparaciones por cuenta propia.
