El chiller tipo Scroll refrigerado por agua y bomba de calor de 70kW-280kW está diseñado especialmente para la refrigeración y calefacción de edificios comerciales de gran escala tales como centros comerciales, oficinas, talleres, hoteles, y hospitales.

Descargar
Vídeo
Parámetros técnicos

Modelo RLSW - (C) R
70
80
100
120
160
200
240
280
Fuente de alimentación 380V/50HZ
Cantidad del compresor 2 2 3 3 4 5 6 2
Capacidad de refrigeración normal kW 68.6 80.8 112.9 121.2 161.6 202 242.4 279.3
Potencia de entrada de refrigeración kW 13.2 14.4 19.8 21.6 28.8 36 43.2 48.6
Capacidad de calentamiento normal kW 76.6 90.2 114.9 135.3 180.4 225.5 270.6 306
Potencia de entrada de calefacción kW 16.8 19.6 25.2 29.4 39.2 49 58.8 64.5
Máx. corriente de funcionamiento A 40 45 60 67.5 90 112.5 135 147
Diámetro del cable
(Distancia del cable de cobre≤20 metros)
mm² 3*6 2*4 3*10 2*6 3*16 2*10 3*16 2*10 3*25 2*16 3*35 2*16 3*50 2*25 3*70 2*35
Tipo de compresor Scroll hermético
Modo de inicio Directo
Refrigerante R410A
Carga de refrigerante kg 13 13 20 20 26 32 40 50
Dispositivo de control de refrigerante Válvula de expansión termostática
Evaporador Tipo Tipo de carcasa y tubo
Caída de presión de agua kPa 70
Diámetro de la tubería de agua DN 50 65 65 65 80 80 80 80
Conexión Conexión roscada
Flujo de agua enfriada m³/h 11.8 13.9 19.4 20.8 27.8 34.7 41.7 48
Flujo de agua de pozo m³/h 7.1 8.3 11.6 12.5 16.6 20.8 25 28.8
Tipo de condensador Tipo Tipo de carcasa y tubo
Caída de presión de agua kPa 70
Diámetro de la tubería de agua DN 50 65 65 65 80 80 80 80
Flujo de agua de pozo m³/h 7.1 8.3 11.6 12.5 16.6 20.8 25 28.8
Flujo de agua caliente m³/h 11.8 13.9 19.4 20.8 27.8 34.7 41.7 48
Dimensiones L 1800 1800 2400 2400 2400 2800 3200 3000
W 700 700 800 800 950 950 950 950
H 1350 1350 1400 1400 1450 1450 1450 1750
Peso neto kg 410 495 680 690 920 1080 1220 1420
Peso estándar kg 490 610 820 830 1050 1190 1480 1550
Ruido dB(A) 72 72 72 72 72 72 72 72

Modelo RLSW - (C) R
70
80
100
120
160
200
240
280
Fuente de alimentación 380V/50HZ
Cantidad del compresor 2 2 3 3 4 5 6 2
Capacidad de refrigeración normal kW 68.6 80.8 112.9 121.2 161.6 202 242.4 279.3
Potencia de entrada de refrigeración kW 13.2 14.4 19.8 21.6 28.8 36 43.2 48.6
Capacidad de calentamiento normal kW 76.6 90.2 114.9 135.3 180.4 225.5 270.6 306
Potencia de entrada de calefacción kW 16.8 19.6 25.2 29.4 39.2 49 58.8 64.5
Máx. corriente de funcionamiento A 40 45 60 67.5 90 112.5 135 147
Diámetro del cable
(Distancia del cable de cobre≤20 metros)
mm² 3*6 2*4 3*10 2*6 3*16 2*10 3*16 2*10 3*25 2*16 3*35 2*16 3*50 2*25 3*70 2*35
Tipo de compresor Scroll hermético
Modo de inicio Directo
Refrigerante R410A
Carga de refrigerante kg 13 13 20 20 26 32 40 50
Dispositivo de control de refrigerante Válvula de expansión termostática
Evaporador Tipo Tipo de carcasa y tubo
Caída de presión de agua kPa 70
Diámetro de la tubería de agua DN 50 65 65 65 80 80 80 80
Conexión Conexión roscada
Flujo de agua enfriada m³/h 11.8 13.9 19.4 20.8 27.8 34.7 41.7 48
Flujo de agua de pozo m³/h 15.6 18.3 25.6 27.5 36.7 45.9 55 63.4
Tipo de condensador Tipo Tipo de carcasa y tubo
Caída de presión de agua kPa 70
Diámetro de la tubería de agua DN 50 65 65 65 80 80 80 80
Flujo de agua de pozo m³/h 15.6 18.3 25.6 27.5 36.7 45.9 55 63.4
Flujo de agua caliente m³/h 11.8 13.9 19.4 20.8 27.8 34.7 41.7 48
Dimensiones L 1800 1800 2400 2400 2400 2800 3200 3000
W 700 700 800 800 950 950 950 950
H 1350 1350 1400 1400 1450 1450 1450 1750
Peso neto kg 410 495 680 690 920 1080 1220 1420
Peso estándar kg 490 610 820 830 1050 1190 1480 1550
Nivel de ruido dB(A) 72 72 72 72 72 72 72 72
Principales medidas de protección 1. Protección de alto y bajo voltaje;
2. Protección anticongelante;
3. Control de temperatura;
4. Protección contra fase inversa y pérdida de fase;
5. Protección de alta y baja presión;
6. Protección de la temperatura de escape de alta presión;
7. Protección incorporada contra sobrecalentamiento del motor;
8. Protección contra sobrecorriente;
9. Válvula de seguridad;
10. Válvula de retención;
Observaciones Condiciones de enfriamiento Temperatura del agua de entrada/salida del lado del usuario:12°C/7°C;temperatura del agua de entrada/salida del agua subterránea:18°C/29°C;
Condiciones de calefacción Temperatura del agua de entrada/salida del lado del usuario:40°C/--° C;temperatura del agua de entrada/salida del agua subterránea:15°C/--°C;

Modelo RLSW - (C) R
70
80
100
120
160
200
240
280
Fuente de alimentación 380V/50HZ
Cantidad del compresor 2 2 3 3 4 5 6 2
Capacidad de refrigeración normal kW 67 77 101.5 115.5 154 192.5 231 265
Potencia de entrada de refrigeración kW 14 15.8 21 23.7 31.6 39.5 47.4 53.2
Máx. corriente de funcionamiento A 40 45 60 67.5 90 112.5 135 147
Diámetro del cable
(Distancia del cable de cobre≤20 metros)
mm² 3*6 2*4 3*10 2*6 3*16 2*10 3*16 2*10 3*25 2*16 3*35 2*16 3*50 2*25 3*70 2*35
Tipo de compresor Scroll hermético
Modo de inicio Directo
Refrigerante R410a
Carga de refrigerante kg 13 13 20 20 26 32 40 50
Dispositivo de control de refrigerante Válvula de expansión termostática
Evaporador Tipo Tipo de carcasa y tubo
Caída de presión de agua kPa 70
Diámetro de la tubería de agua DN 50 65 65 65 80 80 80 80
Conexión Conexión roscada
Flujo de agua de pozo m³/h 11.5 13.2 17.5 19.9 26.5 33.1 39.7 45.6
Tipo de condensador Tipo Tipo de carcasa y tubo
Caída de presión de agua kPa 70
Diámetro de la tubería de agua DN 50 65 65 65 80 80 80 80
Flujo de agua m³/h 14.4 16.6 21.8 24.8 33.1 41.4 49.7 57.0
Tipo de unidad     Horizontal
Dimensiones L 1800 1800 2400 2400 2400 2800 3200 3000
W 700 700 800 800 950 950 950 950
H 1350 1350 1400 1400 1450 1450 1450 1750
Peso neto kg 410 495 680 690 920 1080 1220 1420
Peso estándar kg 490 610 820 830 1050 1190 1480 1550
Nivel de ruido dB(A) 72 72 72 72 72 72 72 72
Principales medidas de protección 1. Protección de alto y bajo voltaje;
2. Protección anticongelante;
3.Control de temperatura;
4. Protección contra fase inversa y pérdida de fase;
5. Protección de alta y baja presión;
6. Protección de la temperatura de escape de alta presión;
7. Protección incorporada contra sobrecalentamiento del motor;
8. Protección contra sobrecorriente;
9. Válvula de seguridad;
10. Válvula de retención;
Observaciones: Condiciones de enfriamiento: Temperatura del agua de entrada/salida del lado del usuario:12°C/7°C;temperatura del agua de entrada/salida del agua subterránea:18°C/29°C;
Temperatura del agua de entrada/salida del lado del usuario:40°C/--° C;temperatura del agua de entrada/salida del agua subterránea:15°C/--°C;
Características

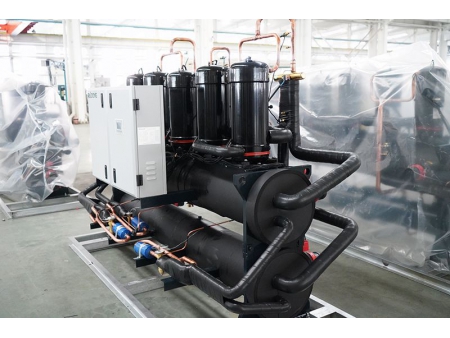

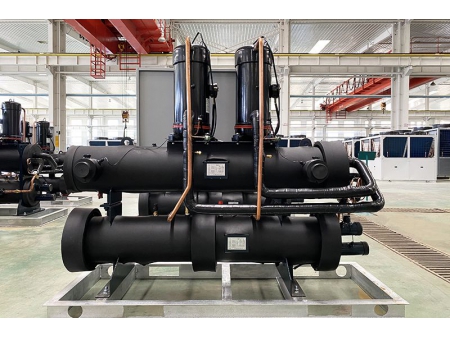

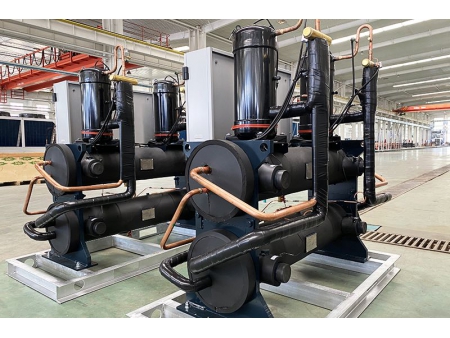

El chiller tipo Scroll refrigerado por agua y bomba de calor utiliza un compresor tipo scroll. Los clientes pueden adquirir de 1 a 4 compresores dependiendo del tamaño y del propósito de su construcción. El equipo también presenta un condensador tipo tubo y carcasa, el evaporador, y el sistema de control.

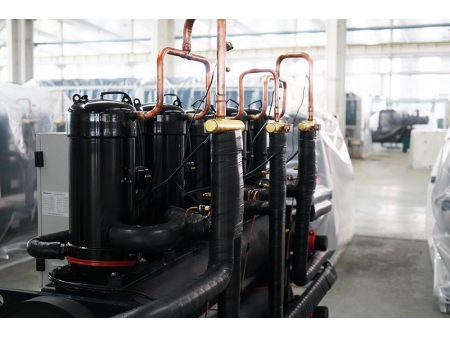

  • Compresor El compresor tipo scroll presenta una excelente resistencia al impacto de líquidos. Al instalar equipos de calefacción de aceite, se eliminan los enfriadores de espiral refrigerados por agua y las fallas de la bomba de calor debido a la separación incompleta de aceite y flúor.
  • Evaporador (1) El evaporador tipo tubo y carcasa está equipado con un tubo estriado de cobre interno para una mayor eficiencia térmica.
  • Condensador (1) El condensador es de tipo carcasa y tubo. Presenta un diseño de bucle simple o múltiple.
    (2) La Fabricación y la prueba de la carcasa de acero cumplen las normas de las vasijas de presión para los equipos de refrigeración JB/T4750-2003.
  • Sistema de control El gabinete de control de distribución se compone del equipo de arranque del compresor, un protector de energía y un micro-controlador computarizado. El micro-controlador computarizado puede funcionar de forma estable y segura bajo un rango de temperatura de -15 a 65℃. Está equipado con una interfaz de comunicación estándar RS-232 y RS-485. Puede recibir señales remotas para el arranque y la detención.
  • Métodos de control (1) El motor principal del chiller de agua está controlado en base a la temperatura del agua fría de retorno o del desagüe.
    (2) Cuando la carga llega al valor establecido, la máquina se detendrá automáticamente. También puede arrancar automáticamente.
    (3) La máquina está equipada con una pantalla de visualización LCD.
    (4) Se puede establecer y mostrar la temperatura del flujo de entrada y de salida. Se puede controlar el estado y el tiempo de trabajo del compresor.
    (5) Función de arranque y parada remota.
