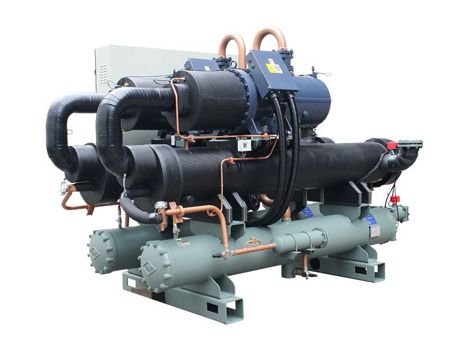

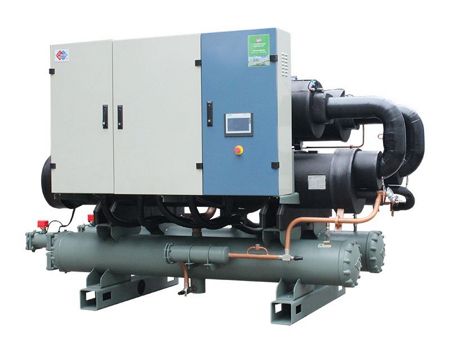

Chiller de Tornillo, Refrigerado por Agua
Sistema de enfriamiento para aplicaciones comerciales
Diseñado para ofrecer un rendimiento óptimo, nuestro enfriador de compresor de doble tornillo refrigerado por agua y de alta eficacia es la solución ideal para las demandas de refrigeración en entornos industriales y comerciales grandes y medianos. Con un rango de capacidad de 70 kw a 5000 kw, ofrece compatibilidad con una gran variedad de refrigerantes, incluidos el R22 y el R134a. Su sistema modular ingeniosamente diseñado proporciona flexibilidad en las opciones de suministro eléctrico, como 380V-50Hz-3N, garantizando temperaturas de salida de agua fría precisas de entre 5 y 20 grados.
-
Eficiencia energética
Todos los componentes esenciales de nuestro enfriador refrigerado por agua, incluidas sus innovaciones patentadas, se fabrican internamente para garantizar el máximo rendimiento del sistema. Con un notable COP de 6,0, la unidad también puede equiparse con nuestro exclusivo dispositivo patentado de recuperación de calor, capaz de aprovechar más del 30% de su capacidad de refrigeración, o incluso su totalidad si se combina con aire acondicionado. Esta recuperación de calor, impresionantemente, no drena energía sino que mejora la eficiencia global de la unidad en un 5%. Además, el agua caliente recuperada puede alcanzar temperaturas de hasta 70°C.
-
Control inteligente
El controlador del enfriador se controla mediante una avanzada interfaz hombre-máquina, que mejora la defensa de los ajustes integrados. El controlador PLC de Siemens, que proporciona comunicación Modbus RTU, TCP y S7, puede elegirse opcionalmente.
-
Seguridad garantizada
El sistema está hecho a medida para salidas de agua de alta precisión y está diseñado con varios protocolos de seguridad para garantizar el funcionamiento seguro del equipo. Cada equipo ha sido estrictamente probado por el sistema de detección de seguridad antes de salir de la fábrica para garantizar que su desempeño cumpla con los estándares nacionales.
-
Fácil instalación y mantenimiento
El sistema está hecho a medida para salidas de agua de alta precisión y está diseñado con varios protocolos de seguridad para garantizar el funcionamiento seguro del equipo. Cada equipo ha sido estrictamente probado por el sistema de detección de seguridad antes de salir de la fábrica para garantizar que su desempeño cumpla con los estándares nacionales.
Enfriador de tornillo refrigerado por agua
Refrigerante: R134a
Fuente de alimentación: 380V-3N-50Hz
| Modelo | Capacidad nominal de enfriamiento | Potencia de entrada kW | Control de capacidad % | Carga de refrigerante kg | Condensador | Evaporador | Nivel de ruido dB(A) | Peso de embalaje kg | Peso operativo | |||||||
| Diámetro de la tubería (entrada/salida) pulg. | Flujo de agua m3/h | Presión de diseño del agua MPa | Water pressure drop kPa | Diámetro de la tubería (entrada/salida) pulg. | Flujo de agua m3/h | Presión de diseño del agua MPa | Caída de presión del agua kPa | |||||||||
| kW | USRT | |||||||||||||||
| | 68 | 19 | 14 | 0 66 100 | 17 | 2-1/2″ | 14 | 1 | 41 | 2″ | 12 | 1 | 65 | 73 | 1020 | 1130 |
| | 95 | 27 | 18 | 24 | 2-1/2″ | 19 | 1 | 47 | 2″ | 16 | 1 | 68 | 74 | 1060 | 1170 | |
| | 126 | 36 | 23 | 31 | 2-1/2″ | 26 | 1 | 45 | 2″ | 22 | 1 | 65 | 75 | 1250 | 1410 | |
| | 175 | 50 | 33 | 0 50 75 100 | 41 | 3″ | 36 | 1 | 53 | 3″ | 30 | 1 | 68 | 75 | 1400 | 1580 |
| 180 | 51 | 34 | 45 | 3″ | 37 | 1 | 52 | 3″ | 31 | 1 | 70 | 76 | 1580 | 1730 | ||
| | 298 | 85 | 53 | 68 | 3" | 60 | 1 | 50 | 4″ | 51 | 1 | 65 | 76 | 2700 | 2930 | |
| | 340 | 97 | 60 | 75 | 4" | 69 | 1 | 52 | 4" | 58 | 1 | 68 | 77 | 2880 | 3150 | |
| | 400 | 114 | 70 | 81 | 4" | 81 | 1 | 52 | 4" | 69 | 1 | 65 | 77 | 3600 | 3960 | |
| | 449 | 128 | 78 | 98 | 5″ | 91 | 1 | 54 | 4" | 77 | 1 | 68 | 77 | 4100 | 4370 | |
| | 516 | 147 | 90 | 119 | 5″ | 104 | 1 | 56 | 5″ | 89 | 1 | 70 | 78 | 4410 | 4910 | |
| | 572 | 163 | 98 | 136 | 5" | 115 | 1 | 50 | 5" | 98 | 1 | 70 | 78 | 4730 | 5180 | |
| | 615 | 175 | 106 | 149 | 5″ | 124 | 1 | 55 | 5″ | 106 | 1 | 70 | 79 | 5360 | 5590 | |
| | 719 | 204 | 121 | 162 | 5" | 144 | 1 | 58 | 5″ | 124 | 1 | 75 | 79 | 5670 | 6190 | |
| | 823 | 234 | 140 | 183 | 5″ | 166 | 1 | 60 | 5″ | 142 | 1 | 78 | 80 | 6170 | 7070 | |
| | 1047 | 298 | 174 | 225 | 6″ | 210 | 1 | 75 | 6″ | 180 | 1 | 82 | 81 | 7250 | 8060 | |
| | 1171 | 333 | 192 | 0 25 37.5 50 62.5 75 87.5 100 | 306 | 6“ | 234 | 1 | 76 | 6" | 201 | 1 | 72 | 82 | 8550 | 9180 |
| | 731 | 208 | 130 | 204 | 5" | 148 | 1 | 52 | 5″ | 126 | 1 | 64 | 82 | 4370 | 4950 | |
| | 800 | 227 | 140 | 213 | 5" | 162 | 1 | 52 | 5″ | 138 | 1 | 64 | 82 | 5200 | 5470 | |
| | 898 | 255 | 156 | 238 | 6″ | 181 | 1 | 53 | 6″ | 154 | 1 | 65 | 83 | 5450 | 5740 | |
| | 1032 | 293 | 180 | 272 | 6" | 208 | 1 | 55 | 6″ | 177 | 1 | 68 | 83 | 5630 | 6180 | |
| | 1230 | 350 | 212 | 340 | 8″ | 248 | 1 | 64 | 8″ | 212 | 1 | 80 | 84 | 9450 | 10400 | |
| | 1438 | 409 | 242 | 383 | 8″ | 289 | 1 | 64 | 8″ | 247 | 1 | 82 | 84 | 9610 | 11600 | |
| | 1646 | 468 | 280 | 476 | 8" | 331 | 1 | 65 | 8″ | 283 | 1 | 83 | 85 | 12190 | 13300 | |
| | 2094 | 595 | 348 | 621 | 10″ | 420 | 1 | 80 | 8″ | 360 | 1 | 95 | 86 | 15890 | 17910 | |
| | 2342 | 666 | 384 | 714 | 10″ | 469 | 1 | 81 | 10″ | 403 | 1 | 96 | 87 | 16720 | 18960 | |
| | 3513 | 999 | 576 | 1071 | 16″ | 703 | 1 | 85 | 16″ | 604 | 1 | 96 | 88 | 20000 | 22000 | |

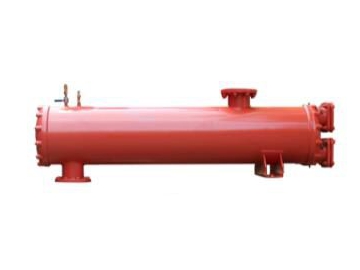

Recuperación de calor
El calor de condensación del enfriador, que normalmente se libera al ambiente a través de una torre de refrigeración, ahora puede ser aprovechado de manera eficaz. Gracias a la tecnología de recuperación de calor, el calor absorbido durante el proceso de enfriamiento puede redirigirse hacia el edificio, suministrando agua caliente según se requiera. Durante la temporada de enfriamiento, la unidad de recuperación de calor es capaz de ofrecer agua caliente gratuita por encima de los 50°C, utilizando entre el 30 y el 100% de la capacidad de enfriamiento para la recuperación de calor.
