JK730
Equipo Automatizado DTH con Sistema de Cambio de Varillas Automático
- Diámetro de la perforación: 90-165mm
- Longitud de la barra de perforación: 3m
- Velocidad de marcha: 2km/h, 3km/h
Equipo de Perforación DTH Montado sobre Orugas con Sistema de Cambio de Varillas Automático
Solicite un presupuesto

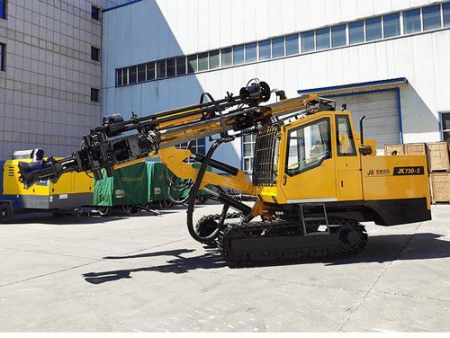

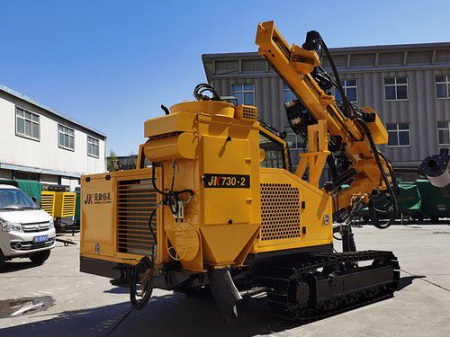

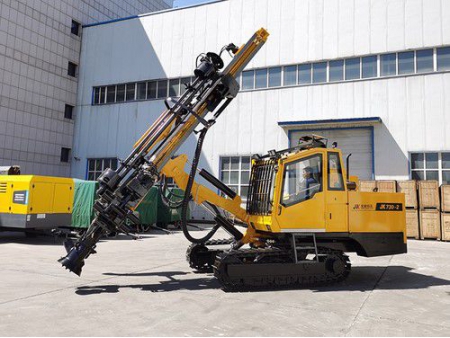

Equipo Automatizado DTH con Sistema de Cambio de Varillas Automático JK730
Este modelo de equipos es una avanzada unidad de perforación DTH, diseñada para mejorar las tareas de perforación en superficie con su innovador sistema automático de cambio de varillas. Potenciado por una combinación eficiente de motores diésel y bombas hidráulicas, este equipo no solo se destaca por su economía de combustible, sino también por su rendimiento superior en la perforación. Sus funciones de perforación, alimentación, elevación y desplazamiento están optimizadas por un motor hidráulico, garantizando una operación fluida y precisa.
Lo que distingue a este equipo es su cabina de operaciones de alta gama, diseñada pensando en la seguridad y el confort del operador, lo que reduce significativamente la fatiga y los costos laborales. A diferencia de otros modelos, esta unidad no cuenta con un compresor de aire integrado, ofreciendo la flexibilidad de conectar a compresores externos según se requiera, lo que facilita su mantenimiento y reduce los periodos de inactividad.
Aplicaciones
Este sistema de perforación se adapta perfectamente a una variedad de trabajos, desde la creación de agujeros para voladura y la ejecución de pozos, hasta proyectos de pilotaje, micropilotaje, cimentaciones y sondeos para evaluaciones ambientales. Su tecnología de punta y funcionalidades automatizadas lo convierten en la herramienta predilecta para proyectos que demandan la máxima precisión, eficiencia y versatilidad.
Ventajas
- Una de las mayores fortalezas de este equipo de perforación es su eficiente uso del aire comprimido, que se limita exclusivamente al martillo de fondo DTH. Esta característica distintiva permite una reducción significativa, entre el 30% y el 50%, en la demanda de salida del compresor de aire en comparación con las perforadoras neumáticas convencionales. Como resultado, se logra una notable disminución en el consumo de energía, ya sea de combustible o eléctrica, entre un 40% y un 50%.
- El equipo está dotado de un dispositivo automático diseñado para almacenar, cambiar y conectar las varillas de perforación. Esta automatización no solo optimiza los tiempos de operación, sino que también minimiza la necesidad de intervención manual, elevando la eficiencia del proceso de perforación.
- Además, incorpora un dispositivo de localización de agujeros que asegura una precisión elevada en la perforación. Este sistema es clave para garantizar la exactitud en la creación de agujeros, lo que es especialmente crítico en aplicaciones donde la precisión es fundamental para el éxito del proyecto.
Parámetros técnicos
| Modelo | JK730-2 | |
| Diámetro de la perforación | 90-165mm | |
| Carrusel de varillas de perforación | Capacidad de la varilla | 5 1/6 1 |
| Longitud de la varilla | 3m | |
| Diámetro de la varilla | Ø76mm | |
| Profundidad de cambio de varilla automático | 18m/21m | |
| Dureza de la roca aplicable | f=6-20 | |
| Presión de aire de trabajo | 1.2-2.4MPa | |
| Consumo de aire | 11-21m³/min | |
| Carrera de alimentación | 3850mm | |
| Longitud de cambio de varilla | 3m | |
| Altura máx. de perforación horizontal | 2970mm | |
| Velocidad de rotación | 0-90rpm | |
| Par de rotación | 3300N=m | |
| Velocidad de desplazamiento | 2km/h, 3km/h | |
| Capacidad de inclinación | 20° | |
| Potencia | Yuchai 92kW (Cummins 97kW opcional) | |
| Colector de polvo (opcional) | Colector de polvo seco hidráulico | |
| Colector de polvo húmedo | ||
| Dimensión (L×A×H) | 7000×2400×3350mm | |
| Peso | 9000kg | |
Componentes principales

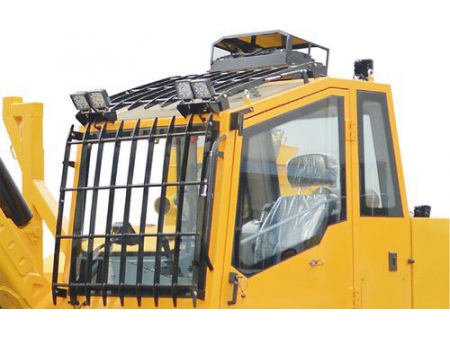

- Cabina
- La cabina cerrada cumple con la certificación FOPS (Falling Object Protective Structure), garantizando un alto nivel de seguridad para el operador ante la caída de objetos.
- Equipada con una amplia ventana de seguridad, la cabina ofrece una visibilidad excepcional. Este diseño permite a los operadores tener un control más preciso sobre el equipo, facilitando la supervisión del entorno de trabajo y mejorando la capacidad de respuesta ante situaciones inesperadas.
- Con una altura libre sobre el suelo de más de 400 mm, este equipo está especialmente adaptado para terrenos difíciles.

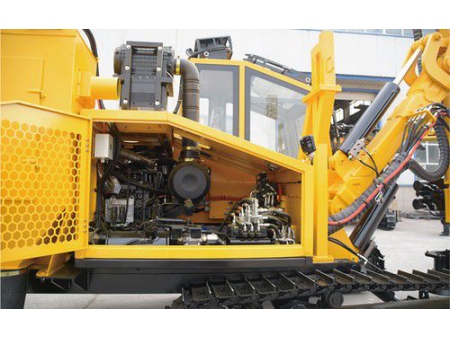

- Sistema de entrada de aire
- El sistema de admisión de aire de tres etapas garantiza la captura de aire limpio, lo que es fundamental para el funcionamiento óptimo del motor. Esta configuración avanzada no solo reduce los costos asociados con la filtración, sino que también disminuye significativamente la probabilidad de fallos en el motor, contribuyendo a una mayor eficiencia y confiabilidad del equipo en el largo plazo.

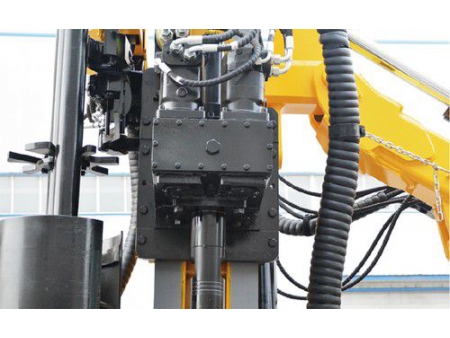

- Unidad de rotación
- La unidad de rotación, impulsada por motores dobles de cicloide, se destaca por su capacidad para generar un alto torque, minimizando así el riesgo de atascos durante la perforación.
- La tasa de rotación se ajusta de manera flexible para adaptarse a diferentes tipos de formaciones geológicas, lo que permite una operación más precisa y adaptada a las necesidades específicas del terreno.
- Además, los sellos de alta calidad aseguran un rendimiento fiable y prolongan la vida útil de la unidad, contribuyendo a reducir la frecuencia y el costo de mantenimiento.

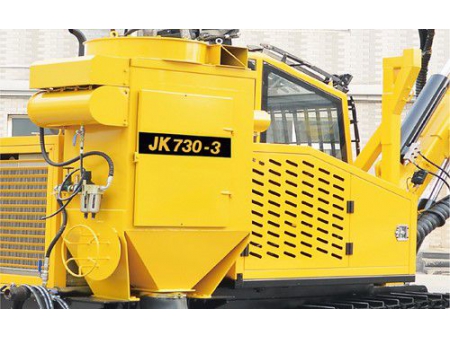

- Sistema de recolección de polvo
- El sistema de recolección de polvo, equipado con un colector hidráulico y una cubierta deslizante, ofrece un rendimiento estable y eficiente.

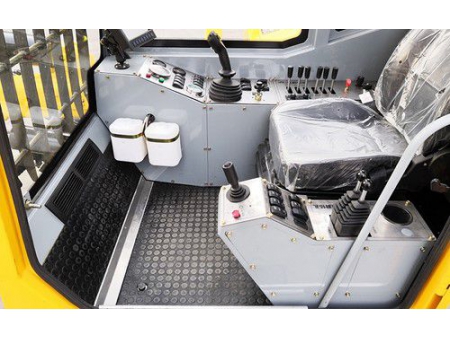

- Sistema de control
- El tablero de control muestra claramente los parámetros operativos, facilitando un monitoreo y control convenientes por parte del operador.
- Incorpora controles hidráulicos avanzados para una gestión detallada y precisa de todas las funciones hidráulicas.
- El diseño ergonómico del mando facilita el control de las operaciones de perforación con mínimo esfuerzo.
- Ofrece la posibilidad de personalizar los ajustes de perforación automáticamente, brindando una experiencia adaptada al usuario y agilizando el proceso.
- Equipado con un sistema hidráulico dual, asegura una navegación fluida y estable, crucial para maniobrar en terrenos variados.
- Pata estabilizadora
- Las patas estabilizadoras, libres de mantenimiento y construidas con materiales de alta resistencia, proporcionan una base sólida y estable para las operaciones de perforación. Su diseño robusto es crucial para el soporte en terrenos desafiantes.
- Con la capacidad de inclinarse hasta 10 grados hacia ambos lados, estas patas estabilizadoras facilitan la adaptación del equipo a las irregularidades del terreno, garantizando precisión y eficacia en la perforación.
- La funcionalidad de ajuste de velocidad dual de las patas estabilizadoras permite una configuración rápida y eficiente, optimizando el tiempo de preparación y contribuyendo a la agilidad del proceso de perforación.
Equipos de perforación para minería a cielo abierto
Ofrecemos soluciones de perforación personalizadas para la minería a cielo abierto, creadas a partir de nuestra extensa experiencia en el diseño y fabricación de equipos especializados de alto rendimiento para la minería superficial. Nuestros conocimientos en los campos de maquinaria de perforación, sistemas eléctricos, hidráulicos y neumáticos nos permite desarrollar estrategias de perforación adaptadas a las necesidades específicas de cada proyecto. Comprometidos con los desafíos que presenta la minería a cielo abierto, aseguramos que nuestros productos de perforación se distingan por su calidad, eficiencia y aplicación de técnicas avanzadas.
¿Qué factores contribuyen a que un equipo de perforación sea adecuado para la minería a cielo abierto?
- La habilidad para desplazarse rápidamente entre diferentes áreas mineras es crucial. Un equipo de perforación adecuado debe ser capaz de trasladarse de manera eficiente, reduciendo el tiempo inactivo y maximizando el tiempo de perforación efectivo.
- La facilidad de manejo es fundamental. Un sistema que requiere una formación mínima para los operadores no solo acelera el proceso de incorporación del personal, sino que también mejora la eficiencia operativa general.
- La facilidad para adquirir repuestos y la baja inversión en mantenimiento aseguran que la plataforma pueda mantenerse en óptimas condiciones de funcionamiento sin incurrir en altos costos, lo que es vital para la gestión eficiente del proyecto.
- Una perforadora ideal destaca por su alta productividad y bajo costo de producción. Esto significa que puede realizar más trabajo en menos tiempo y a un costo reducido, lo cual es crucial para el éxito económico de las operaciones mineras.
- La seguridad es primordial en cualquier entorno minero. Una plataforma de perforación diseñada para la minería a cielo abierto debe contar con sistemas y características de seguridad avanzados que protejan al personal y minimicen los riesgos operativos, asegurando así un rendimiento excepcional en términos de seguridad.
