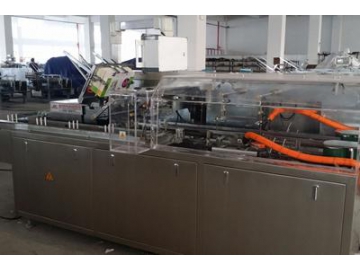

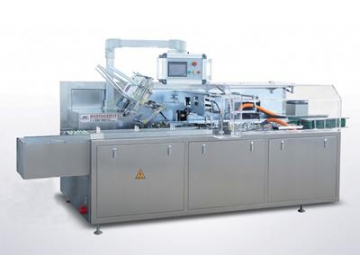

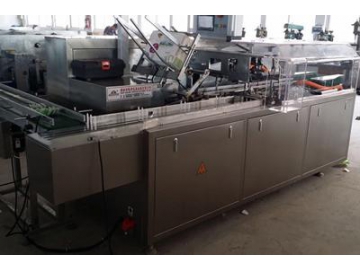

Máquina estuchadora KXZ-200B (Envasadora en cajas de cartón)
Esta máquina estuchadora empaca productos de diversos tamaños, tales como medicamentos, autopartes, alimentos, cosméticos y utensilios pequeños. Adicionalmente empaca y sella paquetes de diferentes tamaños y los prepara para su envío.
Tiene una unidad de PLC tiene el control de la máquina y le ayuda a funcionar de manera intermitente, por lo el proceso de producción es muy eficiente. Su estructura es sencilla y con un mantenimiento fácil. Esta máquina se utiliza de manera independiente o en una línea de producción junto con la máquina estuchadora para paquetes de pastillas, estuchadora en cajas de cartón y otros equipos. Su aplicación es amplia y tiene muchos usos.
Presentación
La máquina estuchadora KXZ-200B tiene un diseño para paquetes de longitud (70-350) mm × ancho (80-200) mm × altura (20-90) mm, sin embargo pueden personalizarse tamaños especiales de acuerdo a las necesidades del cliente.
Características
- El sistema tiene un diseño acorde con los estándares de GMP.
- Se controla por PLC y por un sistema de seguimiento electro-óptico que monitorea el proceso para apagar la máquina y revelar problemas, lo que ayuda a detectarlos y resolverlos a tiempo.
- El proceso se detendrá cuando no haya ningún producto. Adicionalmente cuenta con un dispositivo de protección de sobrecarga para el motor de accionamiento principal que permite que el funcionamiento sea seguro y confiable.
- La máquina posee un sistema que hace seguimiento electro-óptico y evita empacar cajas vacías, por lo que se genera un ahorro en materiales.
- Esta máquina puede adoptar una cubierta protectora abatible según las necesidades del cliente, que es atractiva y de fácil uso.
- El PLC cuenta con una interfaz de salida automática que supervisa en tiempo real la sección posterior del empaque.
- El proceso de empaquetado es intermitente y una función de protección de sobrecarga garantiza la seguridad del funcionamiento.
- El proceso de empaque se detendrá cuando no haya una caja de cartón ni artículos para cargar en las cajas.
- Los paquetes terminados son de muy buena calidad y de buena apariencia.
- La base de la máquina tiene una placa de base roscada, y la altura es ajustable.
-

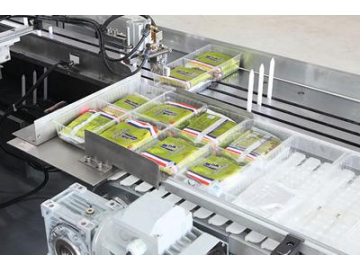

Unidades de carga, los materiales se cargan de manera automática en las cajas en completo orden.
-
En el compartimiento para cartón se almacenan las cajas (300-500 cajas de cartón). Se puede ajustar a un número mayor de acuerdo con las necesidades del cliente. Ahorra tiempo y empaqueta eficientemente.
-

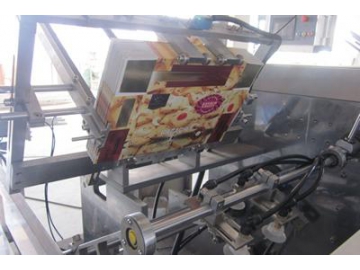

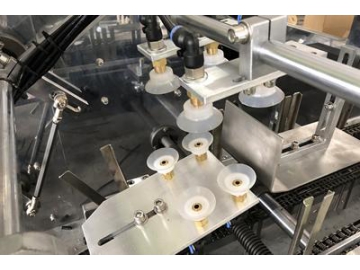

La ventosa doble abre la caja de forma precisa y rápida. La ventosa succiona la caja hasta la ventosa inferior y luego la pone en las cadenas. La estructura de succión se controla por una manivela que ajusta el tiempo según se necesite.
-
Unidad empujadora de material. Empuja los materiales de manera firme y empaca los productos de forma estable, si alguno se atasca, el equipo se apagará y emitirá una alarma.
-

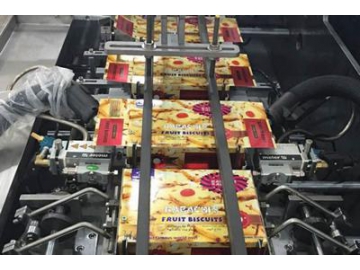

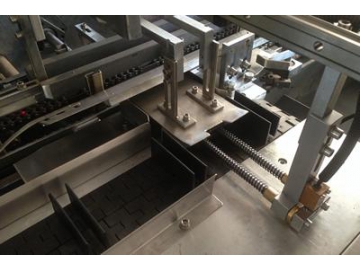

Estación de cierre de aleta.
-
El dispositivo de sellado sella las aletas externas y encierra el material en la caja de manera firme y dándole un buen aspecto.
-

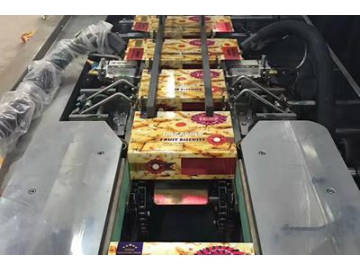

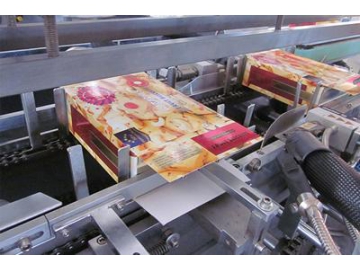

Unidad transportadora. Transmite productos constantemente.
-

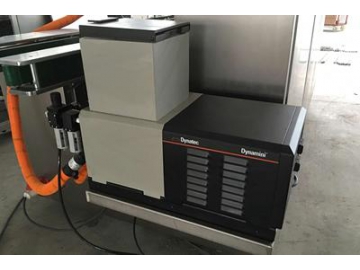

Pegadora de fusión en caliente estadounidense. La pulverización de pegamento es rápida y el pegamento es estable, fuerte y no tóxico.
-

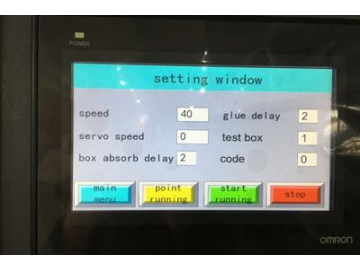

El sistema PLC japonés permite que el funcionamiento de la máquina sea estable y fácil. Si ocurre algún problema la máquina se apagará de forma automática y lo mostrará para poderlo resolver a tiempo.
-

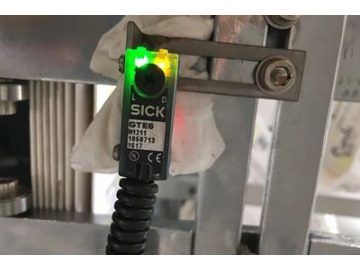

El protector infrarrojo alemán marca SICK detecta y rastrea el sistema completo automáticamente y con precisión, garantizando que la máquina funcione eficientemente.
Velocidad de empaque | 30-80 cartones/min |
Tamaño del paquete | Logitud (70-350)mm×ancho(80-200)mm×altura(20-90)mm (el tamaño se puede personalizar) |
Requisitos de cartón para paquetes | 250-450g/㎡ (de acuerdo al tamaño del paquete) |
Potencia del motor | 1.5kw |
Fuente de alimentación | 380V 50HZ |
Ruido máximo | 75dB |
Presión de aire mínima | 0.6Mpa |
Consumo de aire | 120-160L/min |
Dimensiones totales | Longitud4200mm×ancho1350mm×altura1900mm |
Peso | 1500Kg |
Rango de aplicación
- Empaque de papelería: bolígrafo, tiza, crayón, grapadora, naipes, tinta en pasta, bloques de construcción, etc.
- Empaque farmacéutico: líquidos de transmisión oral, frascos para medicinas, ampolletas, gránulos en bolsa, parche antipirético, etc.
- Empaque de alimentos: helados, rollos de obleas, galletas, chocolate, repostería, sobres de café, bolsitas de té, etc.
- Empaque de productos de uso diario: pasta de dientes, cosméticos, perfumes, máscara facial, parche antipirético, condones, prueba de embarazo, incienso repelente de mosquitos, etc.
- Empaque de objetos frágiles: cilindros, bombillas, interruptores, tomas de corriente, relés eléctricos, cargadores, etc.
- Empaque de autopartes: bujías, filtros, aros de pistón, bombillas automotrices, accesorios para autos, válvulas, etc.
- Empaque de papeles para higiene: servilleta, tampón, almohadillas, almohadillas de algodón, etc.
Lista de Piezas Principales
Producto | Nombre | Modelo y especificaciones | Origen | Cantidad |
1. | PLC | CPIE-N30DT-D | Omron Japón | 1 |
2. | PLC Módulo Extendido | CPIE-C1F11 | 1 | |
3. | Pantalla Táctil | NB7W-TWOOB | 1 | |
4. | Inversor | 3G3JZ-A4015 | 1 | |
5. | Sensor Fotoeléctrico | SICK 121 | SICK | 4 |
6. | Motor | CH-1500-10S 1.5KW | Taiwan CPG | 1 |
7. | Diving Box | 0S83-4L-180 | Zhejiang | 1 |
8. | Botones | XB2 | Schneider Francia | 3 |
9. | Parada de emergencia | ZB2 BC4D | 1 | |
10. | Relé 5 | Zhejiang | 1 | |
11. | Transistor de 8 | 1 | ||
12. | Electroválvula | 4V210-08 | AirTAC | 2 |
13. | Filtro de aire/Regulador/ | BFR-2000 | 1 | |
14. | Sensor de proximidad | TL-Q5MC1 | Omron- Japón | 2 |
15. | Disco de Succión | VF-30 | Corea | 2 |
16. | Generador de vacío | ABM20-C | SMC | 1 |
17. | Contactores AC | LC1E3210M5N | Schneider-France | 1 |
18. | Conmutador de Fuente de alimentación | PMC-24V 050V | DELTA | 1 |
19. | Interruptor de aire | 3P32A 1P10A | Schneider-France | Cada 1 |
20. | Codificador | B-ZSP3806E2C | Omron- Japón | 1 |
21. | Cubierta | Acero inoxidable | Shanghai | 1 JUEGO |

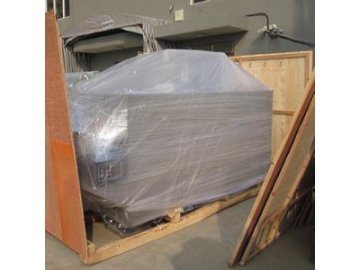

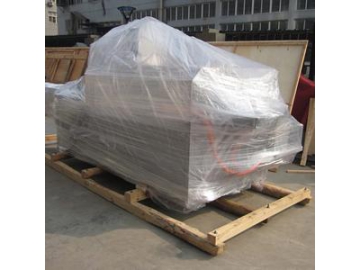

Se utiliza una cuerda de cáñamo, en vez de cadena de hierro o cable los cuales no deben utilizarse. La cuerda debe atar todas las partes sobresalientes de la máquina, y la superficie debe protegerse con elásticos como goma o esponja. Además es necesaria una placa sólida que selle el equipo firmemente.
Instalación
- Esta máquina estuchadora se debe instalar en habitaciones con ventilación e iluminación adecuadas.
- Es necesaria una distancia libre de 1,5 m alrededor de la máquina para su operación y mantenimiento.
- Es necesaria una fuente de alimentación de Corriente Alterna trifásica de 380V-50HZ y conexión a tierra eléctrica.
- Su instalación debe ser en un terreno plano y el gradiente debe verificar el nivel de la máquina. Cuando no es así, se deben ajustar los cuatro pies de la máquina para nivelarla.
- Después de la instalación se verifica que cada pieza esté bien puesta. Cualquier error debe corregirse de inmediato. Para prevenir la oxidación, la máquina se engrasa antes de enviarse. Por lo tanto, el exceso de grasa en la superficie debe limpiarse antes de ponerse en marcha el equipo. Para dicha tarea, se necesita algodón y alcohol. Posteriormente es necesario lubricar ciertas piezas.
Mantenimiento
- Es necesario mantener limpia la estuchadora, y las partes giratorias deben limpiarse y lubricarse periódicamente.
- La estructura y las cadenas de transmisión deben lubricarse cada 15 ~ 40 horas. Se recomienda aceite comercial para motor de 50 (la viscosidad cinemática es de alrededor de 47 ~ 53 mm2 / S50 ℃). Las piezas del engranaje también deben lubricarse cada trimestre y se recomienda la grasa Albany (ZG-1 o ZG-2).
- La correa dentada y de manejo no se deben engrasar para alargar su vida útil.
- Para garantizar un proceso regular y estable de la máquina, debe revisarse cada trimestre para verificar la tensión y las piezas de la cadena de transmisión. En caso necesario, deberían ajustarse algunas piezas.
- Cualquier desperfecto en el equipo debe ser atendido por un mecánico profesional. Para evitar daños en cualquier parte de la máquina, queda estrictamente prohibido llevar a cabo reparaciones por cuenta propia.
