Máquina bobinadora (bobinas de motor)
Solicite un presupuesto
Equipos y tecnología de fabricación de bobinas

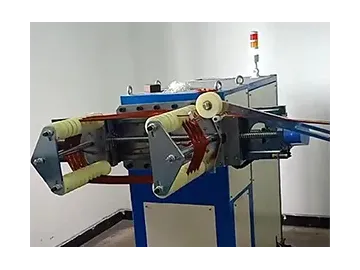

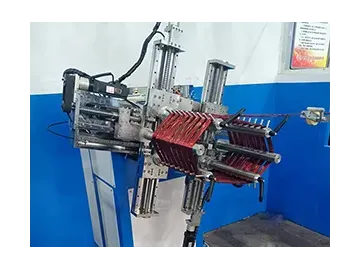

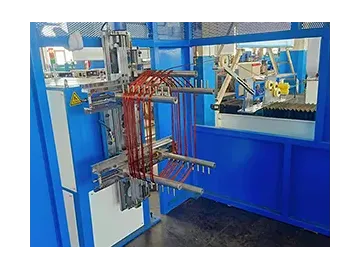

Bobinadora automática con control de tensión de alambre para bobinas de motor eléctrico
La máquina bobinadora de bobinas de motor es ampliamente utilizada para la producción de bobinas de estator de motor grandes y medianas. Está equipado con un enclavamiento automático, con un dispositivo flotante para la compactación y enderezamiento automático del alambre de cobre, que también mantiene una tensión conductora controlada y constante. Además, los componentes eléctricos utilizados en esta máquina bobinadora de bobinas son proporcionados por proveedores de renombre para garantizar el funcionamiento estable a largo plazo del equipo.
Características
- La máquina bobinadora de bobina de motor adopta el sistema PLC Mitsubishi de Japón y se puede controlar a través del gabinete de control y la pantalla táctil, que tiene protección táctil anti-error. Todos los parámetros se pueden introducir, ajustar y guardar a través de la pantalla táctil.
- El alambre se desenrolla mediante una tensión constante. Después de enrollar la bobina anterior y cortar el alambre de cobre, la máquina bobinadora de bobinas puede mantener la tensión en el alambre de cobre dentro del valor de tensión establecido.
- La máquina bobinadora de bobinas de motor lleva a cabo un proceso de bobinado automático, que cubre la carga automática de cables, el conteo de cables, el corte de cables, etc. La longitud del bobinado se puede ajustar automáticamente a la longitud establecida.
- El proceso de alimentación está controlado por un servomotor, que puede garantizar la longitud de alimentación precisa.
- Tiene un dispositivo de detección para la inspección de falta de cable o cable roto, que permite que el cable electromagnético pase a través del dispositivo, si el cable está roto o el número del cable es insuficiente, se detecta el interruptor de proximidad para activar la alarma y apagar la máquina. Y luego, el bobinador se reiniciará y continuará funcionando después de que se resuelva el problema.
- La máquina bobinadora de bobina de motor puede enrollarse automáticamente entre ranuras. Después de enrollar una ranura, saltará a la siguiente ranura para enrollarse.
Proceso de trabajo
- Ajustar la velocidad del husillo para adaptarse al proceso de producción de bobinas de motor.
- Ajustar la precisión de la tensión.
- Colocar la bobina en el lugar designado y presionar el botón para cerrar la tapa.
- Una vez que la bobina termine de enrollarse el número establecido de vueltas, se bloqueará automáticamente.
Especificaciones
| Longitud de la línea de tracción | 100-600mm |
| Ancho del conductor | 0.2-3.5mm |
| Espesor del conductor | 1-36 |
| Longitud de la bobina | 300-950mm |
| Ancho de la bobina | 200-600mm |
| Bobina de bobinado | R20, R25 |
| Número de ranura | 4-10 |
| Velocidad de bobinado | 5-100r/min |
| Capacidad de conteo | 999 |
| Carga máxima | 1400kg |
