Xiaoya le ofrece una gran variedad de equipos de producción de llantas, tales como la bobinadora para línea de producción de llantas. Nuestra bobinadora está compuesta por un alimentador, una desbarbadora, una estampadora y una bobinadora.

Funciones de cada pieza
1. El alimentador se utiliza principalmente para introducir la banda de llanta.
2. La desbarbadora está equipada para eliminar la rebaba en ambos extremos de la banda de llanta, lo que protege los moldes y operarios de posibles rasguños en los siguientes pasos del proceso.
3. La estampadora presiona las marcas necesarias en la banda de llanta, tales como especificaciones, modelo, fecha de fabricación y otras informaciones.
4. La bobinadora es una máquina de producción de llantas utilizada para enrollar automáticamente las bandas de llantas cortadas.
5. El aplanamiento de la junta soldada de ambos extremos es conducente para el proceso de soldadura en la siguiente etapa de producción.

Imágenes de referencia del proceso

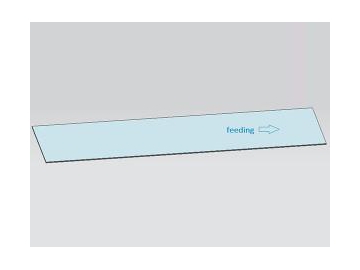

  • Paso 1, alimentación

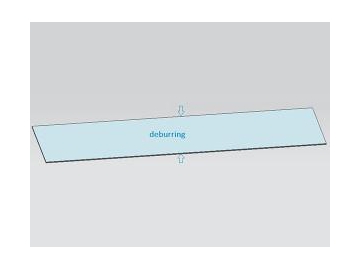

  • Paso 2, desbarbado

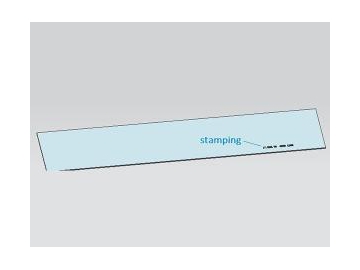

  • Paso 3, estampado

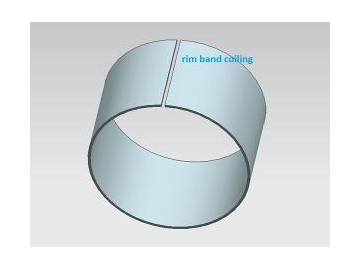

  • Paso 4, bobinado

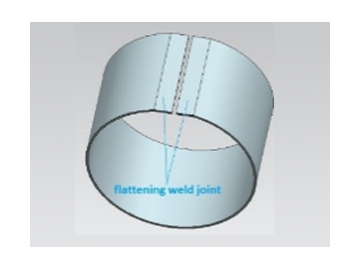

  • Paso 5, Aplanamiento

Características principales de la bobinadora de llantas
1. Este equipo de producción de llantas cuenta con una estructura horizontal, una transmisión por cadena y una rueda manual para el ajuste. Esto facilita el funcionamiento y mantenimiento.
2. Puede cambiar el cabezal de la estampadora rápidamente y de acuerdo con las diferentes necesidades.
3. El extremo de descarga puede ir diseñado con una plataforma de descarga automática que facilita el transporte automático de la pieza de trabajo.
4. La bobinadora de llantas destaca por su diseño integral que lleva a cabo los procesos de desbarbado, estampado y bobinado; esto ayuda a ahorrar espacio y trabajo.
5. El eje principal ha estado creado a partir de los rodamientos de alto rendimiento de la marca NSK; esto garantiza la larga vida de servicio.
6. La bobinadora horizontal cuenta con un sistema de control eléctrico Schneider, lo que ofrece una gran seguridad y fiabilidad.
7. La bobinadora utilizada en líneas de producción de llantas pequeñas aplana la junta de soldadura. Después del bobinado, la pieza se envía al proceso de soldadura a tope.
8. La bobinadora proporciona la función de alimentación de material de manera manual como automática dependiendo a como el cliente lo requiera.

Parámetros técnicos principales
Aplicaciones Vehículo de pasajeros Vehículo comercial Vehículo agrícola
Diámetro de la llanta 13 a 17 pulgadas 17.5 a 26 pulgadas 20 a 54 pulgadas
Grosor de la banda de llanta ≤ 4mm ≤ 8 mm ≤ 8 mm
Ancho de la banda de llanta 3 a 10 pulgadas 5.5 a 16 pulgadas 7 a 28 pulgadas
Especificaciones de los equipos principales Alimentador Disponible Disponible Disponible
Desbarbadora JMC-100 JMC-100 JMC-100
Estampadora DZJ-120 DZJ-120 DZJ-120
Bobinadora QYJ-600 QYJ-800 QYJ-1500
Potencia de entrada Potencia de la desbarbadora 4 Kw 5.5Kw 5.5 Kw
Potencia de la bobinadora 7.5 Kw 11Kw 11Kw
Potencia de entrada total 11.5 Kw 16.5Kw 16.5Kw
Diámetro del rodillo de bobinado 155mm 165mm 175mm
Velocidad del rodillo de bobinado 88r/min 63r/min 63r/min
Fuente de alimentación AC 380V/3fases/50Hz, personalizable
Vehículo de pasajeros

Diámetro de la llanta: 13 a 17 pulgadas

Grosor de la banda de llanta: ≤ 4mm

Ancho de la banda de llanta: 3 a 10 pulgadas

Alimentador: Disponible

Desbarbadora: JMC-100

Estampadora: DZJ-120

Bobinadora: QYJ-600

Potencia de la desbarbadora: 4 Kw

Potencia de la bobinadora: 7.5 Kw

Potencia de entrada total: 11.5 Kw

Diámetro del rodillo de bobinado: 155mm

Velocidad del rodillo de bobinado: 88r/min

Fuente de alimentación: AC 380V/3fases/50Hz, personalizable

Vehículo comercial

Diámetro de la llanta: 17.5 a 26 pulgadas

Grosor de la banda de llanta: ≤ 8 mm

Ancho de la banda de llanta: 5.5 a 16 pulgadas

Alimentador: Disponible

Desbarbadora: JMC-100

Estampadora: DZJ-120

Bobinadora: QYJ-800

Potencia de la desbarbadora: 5.5Kw

Potencia de la bobinadora: 11Kw

Potencia de entrada total: 16.5Kw

Diámetro del rodillo de bobinado: 165mm

Velocidad del rodillo de bobinado: 63r/min

Fuente de alimentación: AC 380V/3fases/50Hz, personalizable

Vehículo agrícola

Diámetro de la llanta: 20 a 54 pulgadas

Grosor de la banda de llanta: ≤ 8 mm

Ancho de la banda de llanta: 7 a 28 pulgadas

Alimentador: Disponible

Desbarbadora: JMC-100

Estampadora: DZJ-120

Bobinadora: QYJ-1500

Potencia de la desbarbadora: 5.5 Kw

Potencia de la bobinadora: 11Kw

Potencia de entrada total: 16.5Kw

Diámetro del rodillo de bobinado: 175mm

Velocidad del rodillo de bobinado: 63r/min

Fuente de alimentación: AC 380V/3fases/50Hz, personalizable

Vehículo de pasajeros

Diámetro de la llanta: 13 a 17 pulgadas

Grosor de la banda de llanta: ≤ 4mm

Ancho de la banda de llanta: 3 a 10 pulgadas

Alimentador: Disponible

Desbarbadora: JMC-100

Estampadora: DZJ-120

Bobinadora: QYJ-600

Potencia de la desbarbadora: 4 Kw

Potencia de la bobinadora: 7.5 Kw

Potencia de entrada total: 11.5 Kw

Diámetro del rodillo de bobinado: 155mm

Velocidad del rodillo de bobinado: 88r/min

Fuente de alimentación: AC 380V/3fases/50Hz, personalizable
