Máquina bobinadora (bobinas de tracción, bobinas de estator)
Solicite un presupuesto

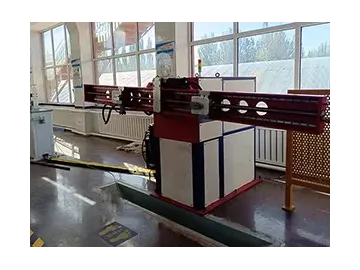

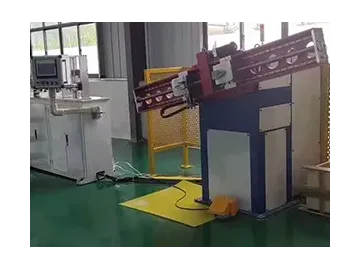

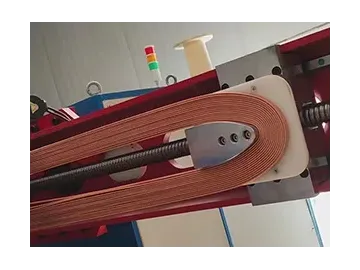

Máquina bobinadora (bobinas de tracción, bobinas de estator) para la producción de bobinas de estator para motores y transformadores Aplicaciones

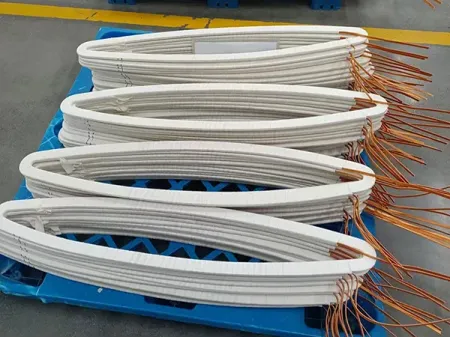

La máquina bobinadora (bobinas de estator) es ampliamente utilizada para la producción de bobinas de estator de motor grandes y medianas y bobinas de transformador.
Especificaciones
| Longitud de la línea de tracción | 100-600mm |
| Ancho del conductor | 2-12mm |
| Espesor del conductor | 1-8mm |
| Longitud de la bobina | 600-4500mm |
| Ancho de la sección | 10-24mm |
| Bobina de bobinado | R20, R25, R30, R90 |
| Número de debobinadores de alambre | 4-8 |
| Número de alambres paralelos | 1-8 |
| Velocidad de bobinado | 5-100r/min |
| Carga máxima | 1400kg |
| Capacidad de conteo | 999 |
| Par de amortiguación | 10-100N.m (la tensión se puede ajustar según las necesidades específicas) |
Características
- La máquina bobinadora (bobinas de estator) está controlada por un sistema PLC de pantalla táctil de interfaz hombre-máquina, con modos de operación manual y automático.
- La presión de trabajo y la carrera de la máquina bobinadora se pueden ajustar dentro del rango especificado de acuerdo con sus necesidades, y la carrera se puede fijar.
- La mesa de trabajo es empujada y tirada por un husillo, lo cual es conveniente para la carga y descarga con un posicionamiento preciso y un ajuste a presión confiable.
- Nuestra máquina bobinadora (bobinas de estator) puede funcionar durante mucho tiempo con buena estabilidad y alta producción, lo cual es una gran solución para la producción en masa.

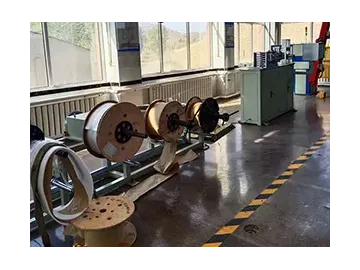

- La máquina bobinadora (bobinas de estator) se puede utilizar para varios tipos de bobinado de bobina de estator de motor con múltiples carretes de desenrollado, que es adecuado tanto para el bobinado de una sola bobina como para el bobinado paralelo de múltiples bobinas.
- Se utiliza un sistema PLC para un control preciso, y su amortiguador magnético permite un ajuste continuo de la tensión del carrete y la velocidad de rotación.
- La unidad de control principal adopta un controlador lógico programable (PLC) de Mitsubishi de Japón. El disyuntor de baja tensión y el contactor de CA son productos de Schneider.
- La máquina bobinadora (bobinas de estator) está equipada con un enclavamiento automático, con un dispositivo flotante para la compactación y enderezamiento automáticos del alambre de cobre, que también mantiene una tensión conductora controlada y constante. La seguridad de la producción se tiene en cuenta y está bien diseñada.
Ventajas principales
- Se adopta un sistema PLC Mitsubishi de Japón y el enrollador de bobinas de estator se puede controlar a través del gabinete de control y la pantalla táctil, que tiene protección táctil anti-error.
- Esta máquina bobinadora desenrolla el cable con una tensión constante. Después de enrollar la bobina anterior y cortar el alambre de cobre, la máquina de fabricación de bobinas puede mantener la tensión en el alambre de cobre dentro del valor de tensión establecido.
- Se puede lograr el funcionamiento automático de la máquina bobinadora, es decir, carga automática de cables, conteo de cables, corte de cables, etc. La longitud del bobinado se puede ajustar automáticamente a la longitud establecida.
- El proceso de alimentación está controlado por un servomotor, que puede garantizar la longitud de alimentación precisa.
