Válvula de Mariposa con Bridas
La válvula de mariposa con bridas se destaca como un dispositivo para el control de flujo con una conexión sencilla y ajuste lineal. Su estructura simple,le permite rotar 90 grados de manera eficiente, facilita que la apertura y cierre sean rápidos. Además, su bajo torque de accionamiento no solo permite un ahorro de esfuerzo, sino que también permite una operación eficaz y eficiente.
- La válvula de mariposa con bridas tiene una estructura con un tamaño recucido y de poco peso.
- La doble excentricidad del disco de la válvula permite que se realice un cambio rápido y su funcionamiento no requiere mano de obra.
- No genera fricción cuando el disco de la válvula y el anillo de sellado se deslizan, la superficie de sellado es resistente al desgaste, mayor vida útil, sellado seguro y fácil de ajustar.
Esta válvula de mariposa con bridas, tiene un rol fundamental en la regulación del flujo por ejemplo: gases, líquidos, entre otros medios corrosivos y lodo. Su aplicación abarca las industrias del petróleo, gas, química y tratamiento de aguas, donde su diseño y funcionalidad garantizan un rendimiento óptimo en condiciones operativas exigentes.

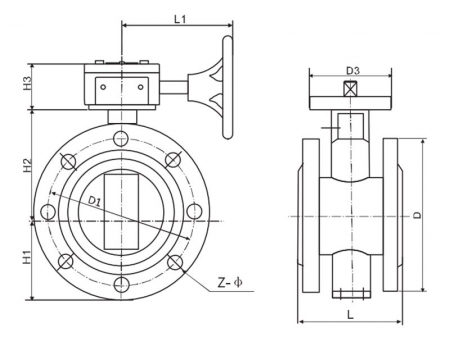

DN (mm) | L | L1 | PN1.0 | PN1.6 | 150Lb | 10K | D3 | H1 | H2 | H3 | ||||||||
D | D1 | Z-Ød | D | D1 | Z- Ød | D | D1 | Z- Ød | D | D1 | Z- Ød | Nº de brida | ||||||
50 | 108 | 160 | 165 | 125 | 4-19 | 165 | 125 | 4-23 | 150 | 120.6 | 4-19 | 155 | 120 | 4-19 | F05 | 73 | 125 | 60 |
65 | 112 | 160 | 185 | 145 | 4-19 | 185 | 145 | 4-23 | 180 | 139.7 | 4-19 | 175 | 140 | 4-19 | F05 | 82 | 136 | 60 |
80 | 114 | 160 | 200 | 160 | 8-19 | 200 | 160 | 8-20 | 190 | 152.4 | 4-19 | 185 | 150 | 8-19 | F05 | 91 | 142 | 60 |
100 | 127 | 160 | 220 | 180 | 8-19 | 220 | 180 | 4-23 | 230 | 190.5 | 8-19 | 210 | 175 | 8-19 | F07 | 104 | 163 | 60 |
125 | 140 | 160 | 250 | 210 | 8-19 | 250 | 210 | 4-23 | 255 | 215.9 | 8-22 | 250 | 210 | 8-23 | F07 | 127 | 176 | 60 |
150 | 140 | 160 | 285 | 240 | 8-23 | 285 | 240 | 4-25 | 280 | 241.3 | 8-22 | 280 | 240 | 8-23 | F07 | 138 | 197 | 60 |
200 | 152 | 210 | 340 | 295 | 8-23 | 340 | 295 | 4-25 | 345 | 298.5 | 8-22 | 330 | 290 | 12-23 | F10 | 170 | 230 | 72 |
250 | 165 | 210 | 395 | 350 | 12-23 | 405 | 355 | 4-28 | 405 | 362 | 12-25 | 400 | 355 | 12-25 | F10 | 204 | 261 | 72 |
300 | 178 | 210 | 445 | 400 | 12-23 | 460 | 410 | 4-28 | 485 | 432 | 12-25 | 445 | 400 | 16-25 | F10/12 | 241 | 294 | 75 |
350 | 190 | 210 | 505 | 460 | 16-23 | 520 | 470 | 4-30 | 535 | 476 | 12-29 | 490 | 445 | 16-25 | F10/12 | 263 | 335 | 75 |
400 | 216 | 320 | 565 | 515 | 16-28 | 580 | 525 | 4-30 | 600 | 540 | 16-29 | 560 | 510 | 16-27 | F14/16 | 309 | 400 | 126 |
450 | 222 | 320 | 615 | 565 | 20-28 | 640 | 585 | 4-30 | 635 | 578 | 16-32 | 620 | 565 | 20-27 | F14/16 | 328 | 420 | 126 |
500 | 229 | 320 | 670 | 620 | 20-28 | 715 | 650 | 4-33 | 700 | 635 | 20-32 | 675 | 620 | 20-27 | F14/16 | 361 | 480 | 126 |
600 | 267 | 340 | 780 | 725 | 20-31 | 840 | 770 | 4-36 | 815 | 749.5 | 20-35 | 795 | 730 | 24-32 | F16 | 459 | 560 | 127 |
700 | 292 | 380 | 895 | 840 | 24-31 | 910 | 840 | 24-36 | - | 864 | 28-35 | 905 | 840 | 24-33 | F25 | 520 | 624 | 167 |
800 | 318 | 380 | 1015 | 950 | 24-34 | 1025 | 950 | 24-39 | - | 978 | 28-41 | 1020 | 950 | 28-33 | F25 | 590 | 680 | 167 |
900 | 330 | 400 | 1115 | 1050 | 28-34 | 1125 | 1050 | 28-39 | - | 1086 | 32-41 | 1120 | 1050 | 28-33 | F25 | 656 | 720 | 193 |
1000 | 410 | 400 | 1230 | 1160 | 28-37 | 1255 | 1170 | 28-42 | - | 1200 | 36-41 | 1235 | 1160 | 28-39 | F25 | 720 | 800 | 193 |
1200 | 470 | 450 | 1455 | 1380 | 32-40 | 1485 | 1390 | 28-49 | - | 1422 | 44-41 | 1465 | 1380 | 32-39 | F30 | 844 | 941 |
Nota: Si necesita otro tamaño y materiales de válvulas de mariposa, por favor
No dude en contacatar a nuestros expertos representantes de servicio al cliente, donde le brindarán mayor información sobre nuestros productos y servicios.
