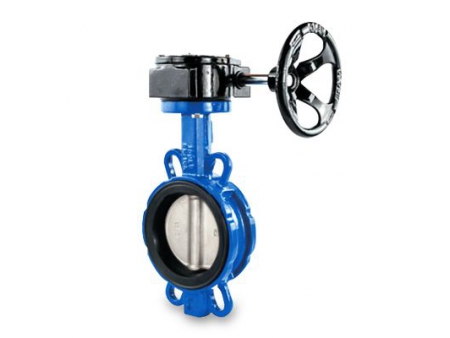

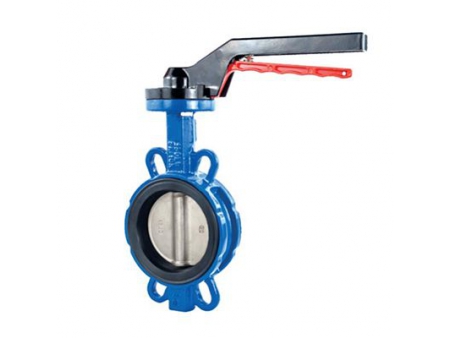

Válvula de Mariposa de Asiento Blando
La válvula de mariposa con asiento blando tiene la capacidad de reducir el deterioro a las superficies externas e internas del cuerpo de la válvula durante el proceso de flujo, ya que la parte de sobrecorriente en el cuerpo de la válvula utiliza una manga de goma suave, y el asiento de la válvula puede reemplazarse. La válvula de mariposa de asiento blando tiene un buen sellado, y su aspecto ha sufrido mejoras para ser mas fina y atractiva.
La válvula de mariposa de asiento blando es capaz de gestionar la transferencia del flujo y la regulación del mismo. Este dispositivo de control de flujo se utiliza principalmente en el sistema de tuberías de obras hidráulicas, el sistema de transporte de alta temperatura y alta presión en centrales eléctricas, el sistema de tratamiento de aguas residuales en fábricas de papel, el sistema de drenaje en plantas químicas, entre otras áreas industriales.

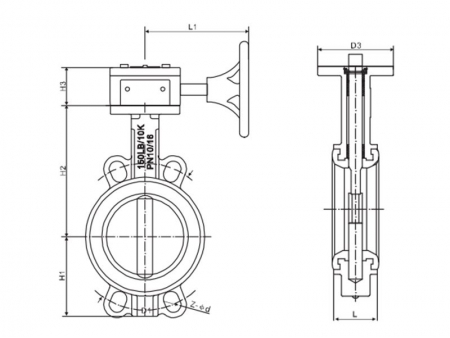

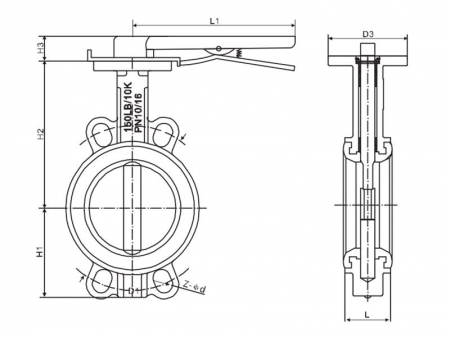

DN (mm) | L | L1 | D | PN1.0 | PN1.6 | 150Lb | 10K | D3 | H1 | H2 | H3 | ||||
D1 | Z- Ød | D1 | Z- Ød | D1 | Z- Ød | D1 | Z- Ød | Nº de brida | |||||||
50 | 42 | 220 | 52.9 | 125 | 4-23 | 125 | 4-23 | 120.6 | 4-19 | 120 | 4-19 | F05 | 70 | 126 | 32 |
65 | 44.7 | 220 | 64.5 | 145 | 4-23 | 145 | 4-23 | 139.7 | 4-19 | 140 | 4-19 | F05 | 77 | 137 | 32 |
80 | 45.2 | 255 | 78.8 | 160 | 8-20 | 160 | 8-20 | 152.4 | 4-19 | 150 | 8-19 | F05 | 92 | 143 | 32 |
100 | 52.1 | 255 | 104 | 180 | 4-23 | 180 | 4-23 | 190.5 | 8-19 | 175 | 8-19 | F07 | 105 | 164 | 32 |
125 | 54.4 | 290 | 123.3 | 210 | 4-23 | 210 | 4-23 | 215.9 | 8-22 | 210 | 8-23 | F07 | 120 | 177 | 32 |
150 | 55.8 | 290 | 155.6 | 240 | 4-25 | 240 | 4-25 | 241.3 | 8-22 | 240 | 8-23 | F07 | 134 | 198 | 32 |
200 | 60.6 | 340 | 202.5 | 295 | 4-25 | 295 | 4-25 | 298.5 | 8-22 | 290 | 12-23 | F10 | 171 | 231 | 45 |
Nota: Si necesita otro tamaño y materiales de válvulas de mariposa, por favor
