Interruptor en miniatura DAB7-125 15kA MCB
Principales características del interruptor en miniatura DAB7-125 15kA
1. Cumple con los últimos estándares IEC60947-2: 2006
2. Los interruptores tienen gran estabilidad, protección contra cortocircuitos, protección contra sobrecarga, responden en poco tiempo.
3. Gran capacidad de corte.
4. Ambos extremos cuentan con una terminal de doble propósito.
5. Tiene accesorios profesionales.
1- Interruptor en miniatura DAB7-125
| Frecuencia nominal | Tensión nominal operativa | Corriente nominal | Tensión de aislamiento nominal | Disparo instantáneo | Capacidad de corte | Capacidad de corte | Tipo | A*A*L | ||
| 50-60Hz | 230/400V | 6,10,16,20,25,32,40,50,63,80,100,125A | 500V | 4KV | DAB7-63N | DAB7-63H | DAB7-63N | DAB7-63H | Termomagnético | 27mm*90mm*75.5mm |
| B/C/D | B/C/D | 15 | 25（100-125A 15KA） | |||||||

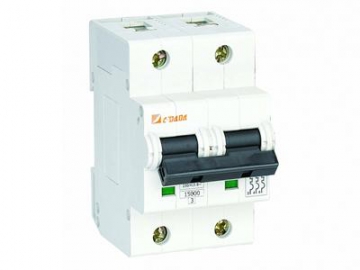

2- Interruptor en miniatura DAB7-125
| Frecuencia nominal | Tensión nominal operativa | Corriente nominal | Tensión de aislamiento nominal | Disparo instantáneo | Capacidad de corte | Capacidad de corte | Tipo | A*A*L | ||
| 50-60Hz | 400V | 6,10,16,20,25,32,40,50,63,80,100,125A | 500V | 4KV | DAB7-63N | DAB7-63H | DAB7-63N | DAB7-63H | Termomagnético | 54mm*90mm*75.5mm |
| B/C/D | B/C/D | 15 | 25（100-125A 15KA） | |||||||

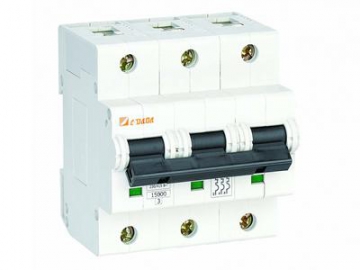

3- Interruptor en miniatura DAB7-125
| Frecuencia nominal | Tensión nominal operativa | Corriente nominal | Tensión de aislamiento nominal | Disparo instantáneo | Capacidad de corte | Capacidad de corte | Tipo | A*A*L | ||
| 50-60Hz | 400V | 6,10,16,20,25,32,40,50,63,80,100,125A | 500V | 4KV | DAB7-63N | DAB7-63H | DAB7-63N | DAB7-63H | Termomagnético | 81mm*90mm*75.5mm |
| B/C/D | B/C/D | 15 | 25（100-125A 15KA） | |||||||

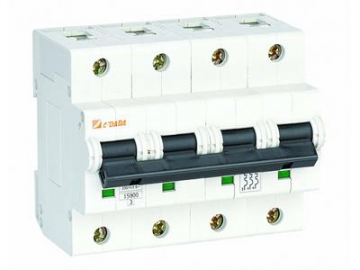

4- Interruptor en miniatura DAB7-125
| Frecuencia nominal | Tensión nominal operativa | Corriente nominal | Tensión de aislamiento nominal | Disparo instantáneo | Capacidad de corte | Capacidad de corte | Tipo | A*A*L | ||
| 50-60Hz | 400V | 6,10,16,20,25,32,40,50,63,80,100,125A | 500V | 4KV | DAB7-63N | DAB7-63H | DAB7-63N | DAB7-63H | Termomagnético | 108mm*90mm*75.5mm |
| B/C/D | B/C/D | 15 | 25（100-125A 15KA） | |||||||
Parámetros técnicos del interruptor en miniatura DAB7-125 15kA
Estándar de conformidad: IEC60947-2, IEC/EN60898
Tensión nominal: 230/400V, 50/60HZ
Capacidad de corte: N15KA H25KA
Grado de protección: IP20
Corriente nominal：6-125A
Ignífugo: grado2
Resistencia: no menor a las 1000 veces de uso.
Parámetros mecánicos del intrruptor en miniatura DAB7-125 15kA
Cable eléctrico: 1~35mm2
Modo de conexión: Dos tipos de conexión, conexión directa a la placa, o mediante cable de cobre.
Tamaño para la terminal: el grosor de la placa de contacto es de 0.8-2mm, transversal del cable 1-25mm2
Temperatura de funcionamiento: -5~+40℃
Altura: ≤2000
Humedad relativa: +20℃,≤90%；+40℃,≤50%
Polución clase: 2
Método de instalación: Estándar IEC 35mm
Ambiente de instalación: evitar vibraciones e impacto
Grado de instalación: grado II
Perfil de guía: perfil de guía DIN35
Características de disparo
Interruptor Tipo B – para sistemas de distribución de luz
Interruptor Tipo C – para distribución de luz, enchufes, o sistemas de distribución parcial.
Interruptor Tipo D –para electricidad u otros medios potentes de carga.
