Interruptor en miniatura DAB7-100 8kA MCB
Introducción
El interruptor en miniatura DAB7-100 fue desarrollado conforma a los estándares GB 10963 y IEC60898. Los interruptores tienen gran estabilidad, protección contra cortocircuitos, protección contra sobrecarga, responden en poco tiempo, y tienen alta potencia de corte. Todo ello en un diseño en miniatura.
Los interruptores están diseñados para proteger de sobrecarga a contactores, relés, y otros equipos eléctricos.
Principales funciones: protección contra cortocircuitos, protección contra sobrecarga, y aislación eléctrica.
Modelo1- Interruptor en miniatura DAB7-100
| Frecuencia nominal | Tensión nominal operativa | Corriente nominal | Tensión de aislamiento nominal | Disparo instantáneo | Capacidad de corte | Capacidad de corte | Tipo | A*A*L |
| 50-60Hz | 230/400V | 6,10,16,20,25,32,40,50,63,80,100A | 500V | 4KV | DAB7-100 | DAB7-100 | Termomagnético | 18mm*80mm*72mm |
| B/C/D | 10KA(6-63A), 8KA（80-100） |

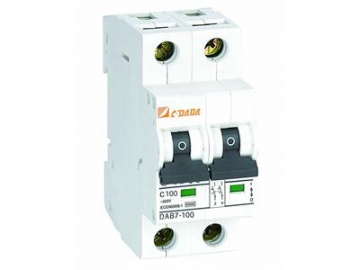

2- Interruptor en miniatura DAB7-100
| Frecuencia nominal | Tensión nominal operativa | Corriente nominal | Tensión de aislamiento nominal | Disparo instantáneo | Capacidad de corte | Capacidad de corte | Tipo | A*A*L |
| 50-60Hz | 400V | 6,10,16,20,25,32,40,50,63,80,100A | 500V | 4KV | DAB7-100 | DAB7-100 | Termomagnético | 36mm*80mm*72mm |
| B/C/D | 10KA(6-63A), 8KA（80-100） |

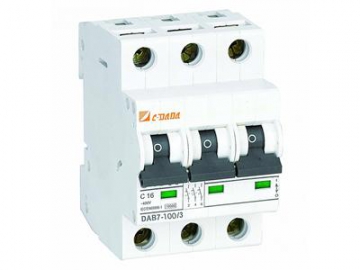

3- Interruptor en miniatura DAB7-100
| Frecuencia nominal | Tensión nominal operativa | Corriente nominal | Tensión de aislamiento nominal | Disparo instantáneo | Capacidad de corte | Capacidad de corte | Tipo | A*A*L |
| 50-60Hz | 400V | 6,10,16,20,25,32,40,50,63,80,100A | 500V | 4KV | DAB7-100 | DAB7-100 | Termomagnético | 54mm*80mm*72mm |
| B/C/D | 10KA(6-63A), 8KA（80-100） |

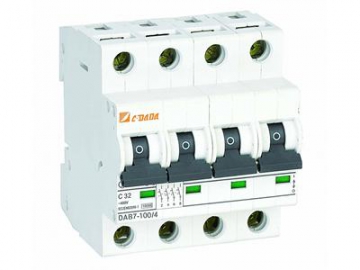

4- Interruptor en miniatura DAB7-100
| Frecuencia nominal | Tensión nominal operativa | Corriente nominal | Tensión de aislamiento nominal | Disparo instantáneo | Capacidad de corte | Capacidad de corte | Tipo | A*A*L |
| 50-60Hz | 400V | 6,10,16,20,25,32,40,50,63,80,100A | 500V | 4KV | DAB7-100 | DAB7-100 | Termomagnético | 72mm*80mm*72mm |
| B/C/D | 10KA(6-63A), 8KA（80-100） |
Parámetros técnicos del interruptor DAB7-100 8kA
Estándar de conformidad: IEC60898, GB10963
Tensión nominal: 230/400V, 50HZ
Capacidad de corte: 10KA (6-63A), 8KA (80-100A)
Grado de protección: IP20
Ignífugo: grado 2
Resistencia (motor): no menor a 8000 veces
Resistencia (operación manual): no menor a 20000 veces
Parámetros mecánicos del interruptor DAB7-100 8kA
Cable eléctrico: 1~35mm2
Modo de conexión: Dos tipos de conexión, conexión directa a la placa, o mediante cable de cobre.
Tamaño para la terminal: el grosor de la placa de contacto es de 0.8-2mm, transversal del cable 1-25mm2
Temperatura de funcionamiento: -5~+40℃
Altura: ≤2000
Humedad relativa: +20℃, ≤90%；+40℃, ≤50%
Polución clase: 2
Método de instalación: Estándar IEC 35mm
Ambiente de instalación: evitar vibraciones e impacto
Grado de instalación: grado II, grado III
Perfil de guía: perfil de guía DIN35
Accesorios para el interruptor en miniatura DAB7-100 8kA
Contacto auxiliar, contacto de alarma, relé de apertura, relé de baja tensión, alarma de contacto auxiliar
