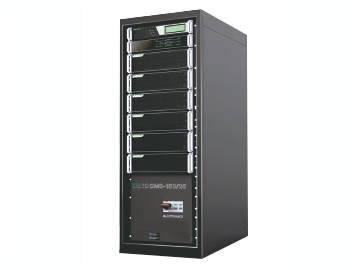

Sistema UPS CMS de 25kVA, escalable a 200kVA, 400V Fabricante

Sistema UPS CMS de 25kVA, escalable a 200kVA, 400V

Solicite un presupuesto

Nosotros: http://siconelectric.com.ar/1-3-2-cms-25kva-ups-scalable-to-200kva-400v.html

Sicon desarrolló el sistema UPS de montaje en rack CMS para adaptarse a espacios estrechos en salas de servidores u otras situaciones similares. El sistema UPS montado en rack o gabinete puede integrarse en gabinetes estándar de 19 pulgadas e integrarse en salas de servidores pequeñas o medianas o en salas de servidores específicas de pasillo frío/caliente.

Unidades de potencia CMS/A-200

Cables de entrada/salida
200kVA STS (interruptor estático)
Línea de derivación de mantenimiento
Monitoreo del sistema (por encima de la vista)
Potencia máxima de 200kVA/180kW
Conexión de alimentación de entrada/salida trifásica
400/230 VCA, 50Hz
Puerto SNMP
Se aplica a cualquier gabinete de 19 pulgadas 600*800 (ancho*alto)
Altura: 16U (1U=44.45mm)

Unidades de potencia CMS/A-100

Cables de entrada/salida
100kVA STS (interruptor estático)
Línea de derivación de mantenimiento
Monitoreo del sistema (por encima de la vista)
Potencia máxima de 100kVA/90kW
Conexión de alimentación de entrada/salida trifásica
400/230 VCA, 50Hz
Puerto SNMP
Se aplica a cualquier gabinete de 19 pulgadas 600*800 (ancho*alto)
Altura: 9U

Set de modulo de potencia CM/A100F

Máximo de cuatro módulos UPS de 25kVA/22.5kW
Potencia máxima de 100kVA
La unidad de potencia CMS/A-100 podría combinarse con un set de módulo de potencia de CM/A100F
La unidad de potencia CMS/A-200 podría combinarse con 2 set de módulos de potencia CM/A100F
Conexión de alimentación de entrada/salida trifásica
400/230 VCA, 50 Hz
Se aplica a cualquier gabinete de 19 pulgadas 600*800 (ancho*alto)
Altura del set del módulo de potencia: 12U

Set de módulo de potencia CM/A50F

Máximo de dos módulos UPS de 25kVA/22.5kW
Potencia máxima de 50kVA
La unidad de potencia CMS/A-100 podría combinarse con 2 sets de módulos de potencia CM/A50F
Conexión de alimentación de entrada/salida trifásica
400/230 VCA, 50 Hz
Se aplica a cualquier gabinete de 19 pulgadas 600*800 (An*Al)
Altura del set del módulo de alimentación: 6U

Parámetros técnicos del sistema UPS

Módulo

Modelo de módulo	CM/A25
Potencia de módulo	25KVA
Conexión de alimentación	3/1, 3/3, 1/1, 1/3 fase
Dimensión del módulo (AlAnD) mm	133×482×465
Peso (kg)	Aprox 20 kg
Carga de módulo	Cada módulo ofrece una potencia de carga de 6kW
Factor de potencia de entrada	≥0.99
Capacidad de sobrecarga	135%
Máxima potencia de disipación de calor	1187W
THDI (%)	≤3%

Entrada de la red eléctrica

Modo de entrada	3-fase N E, 1-fase N E
Voltaje de entrada	380V/220V±20%、400V/230V±20%、415V/240V±20%
Frecuencia de entrada	50Hz±10%、60Hz±10%
Potencia despertado o woke-in (Seg.)	60seg
THDI (%)	＜3%
Entrada PF	≥0.99

Entrada de bypass o derivación

Voltaje de entrada	380V/220V±20%、400V/230V±20%、415V/240V±20%
Frecuencia de entrada	50Hz±4%, 60Hz±4%
Rango de frecuencia sincronizada	50Hz±4%, 60Hz±4%

Entrada CC

Voltaje de entrada nominal	±384VDC
Tolerancia de voltaje de entrada	±345V~±440V DC

Carga de batería

Corriente de carga limitada	sí
Capacidad de carga	10 horas (2 horas de respaldo)
Estabilidad del voltaje de carga	±1%

Salida CA

Factor de potencia del UPS	0.9
Voltaje de salida	220V/230V
Frecuencia de salida	50Hz±4%, 50Hz±0.2%
Frecuencia de salida	60Hz±4%,60Hz±0.2%
Estabilidad del voltaje de salida	380V/220V±1% (Estático); 380V/220V±2%(carga 0~100% de cambio)
	400V/230V±1% (Estático); 400V/230V±2%(carga 0~100% de cambio)
	415V/240V±1% (Estático); 415V/240V±2%(carga 0~100% de cambio)
Tiempo de recuperación del voltaje de salida	＜20ms (carga 0~100% de cambio)
Capacidad de sobrecarga	Opera 10 minutos con una carga del 125%
Transferencia de la red eléctrica a la alimentación de la batería	0ms
Transferencia de la derivación a la alimentación del inversor	< 10ms
Factor pico	3:01
Distorsión de la forma de onda	≤1% (carga lineal), ≤3% (carga no lineal)
Eficiencia general	≥95% (AC~AC), ≥98% (DC~AC)
Precisión de la cuota de carga	≤5%

Ambiente de funcionamiento

Temperatura ambiente	-25℃~60℃
Temperatura de funcionamiento	-5℃~40℃
Altitud máxima de funcionamiento	≤1500m
Humedad relativa	≤95% no cadencia
Grado de protección	IP30
Enfriamiento	Refrigeración por aire
Normas de seguridad aplicables	EN62040-1-1:2003 IEC60950-1:2001
Compatibilidad electromagnética	EN62040-2:2006
Ruido acústico	≤55dB

Otros

Tamaño del gabinete (An×D×Al) mm	6008002000
Peso (kg)	240
Gabinete	Gabinete estándar de 19 pulgadas
Sistema de gestión de monitor	UPSupervisor
RS232, RS485 y contacto de 8 intentos, adaptadora TCP/IP, SNMP (opcional)	Estándar
SNMP	Opcional
Pantalla	LCD/LED

Ventajas

Todos los módulos individuales del sistema UPS de montaje en rack o gabinete CMS admiten funciones de intercambio en caliente y aislamiento de fallas, lo que significa que el módulo cerrará el sistema automáticamente cada vez que se detecte un mal funcionamiento. Mientras tanto, todos los módulos de potencia tienen un reparto automático de la carga para garantizar una redundancia razonable del sistema y tolerancia a fallos. Para que nuestro sistema UPS CMS siempre cumpla con los estándares TIER1-4 cuando se aplica a centros de datos o salas de servidores de diferentes tamaños.
El sistema UPS admite la función de intercambio en caliente (agregar o eliminar cuando el sistema está funcionando), puede agregar o quitar módulos de alimentación de acuerdo con los requisitos de carga específicos.
El sistema UPS está compuesto por múltiples módulos de potencia de 25kVA, y puede seleccionar las cantidades de módulos adecuadas de acuerdo con sus requisitos de carga específicos.
El sistema satisface el modo de entrada/salida monofásico o trifásico.
