Sistema UPS CMS de 25kVA, escalable a 250kVA, 400V, batería de 64 pzas

Sistema UPS CMS de 25kVA, escalable a 250kVA, 400V, batería de 64 pzas
Sistema UPS CMS de 25kVA, escalable a 250kVA, 400V, batería de 64 pzas
Solicite un presupuesto

El UPS CMS de 25kVA es un sistema UPS modular con una potencia modular de 25kVA y se puede actualizar a sistemas UPS de 150kVA o 250kVA según sus requisitos específicos.

Sistema UPS CMS-150/25
  • Potencia máxima: 150kVA
  • Modelo del módulo de potencia: CM25
  • Potencia del módulo: 25kVA
  • Voltaje continuo: ±384V
  • Dimensión: 600*800*1600 mm (An*D*Al), gabinete estándar de 19 pulgadas
  • Peso: 170kg

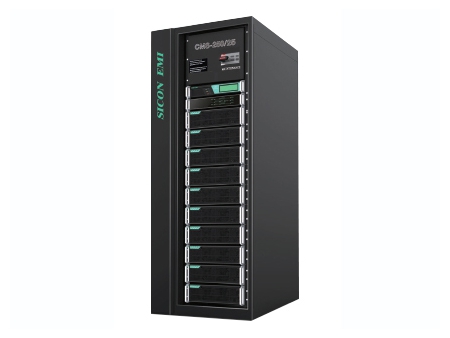

Sistema UPS CMS-250/25
  • Potencia máxima: 250kVA
  • Modelo del módulo de potencia: CM25
  • Potencia del módulo: 25kVA
  • Voltaje continuo: ±384V
  • Dimensión: 800*800*2000mm (An*D*Al), gabinete estándar de 19 pulgadas
  • Peso: 200kg
Parámetros técnicos del sistema UPS
Módulo
Modelo de módulo  CM25
Potencia de módulo  25 kVA
Voltaje de entrada nominal  ±384VDC
Conexión de alimentación  3/3, 3/1, 1/3, 1/1 fase
Dimensión del módulo (An*D*Al) mm  482×465×133
Peso (kg)  Aprox. 20 kg
Carga de módulo Cada módulo ofrece una potencia de carga de 6kW
Factor de potencia de entrada  ≥ 0.99
Capacidad de sobrecarga  Supera los requisitos de sobrecarga del sistema
Máxima potencia de disipación de calor  1187w
THDI (%) ≤ 3%
Entrada de la red eléctrica
Modo de entrada 3-fase N E, 1-fase N E
Voltaje de entrada 380V/220V±20%, 400V/230V±20%, 415V/240V±20%
Frecuencia de entrada 50Hz±10%, 60Hz±10%
Potencia despertado o woke-in (Seg.)  60sec
THDI (%) <3%
Entrada PF  ≥0.99
Entrada de bypass o derivación
Entrada CC
Voltaje de entrada 380V/220V±20%, 400V/230V±20%, 415V/240V±20%
Frecuencia de entrada 50 Hz, 60 Hz
Rango de frecuencia sincronizada  50 Hz±4%, 60 Hz±4%
Voltaje de entrada nominal ±384VDC
Tolerancia de voltaje de entrada  ±345V~±440V DC
Carga de batería
Corriente de carga limitada
Capacidad de carga  10 horas (2 horas de respaldo)
Estabilidad del voltaje de carga  ±1%
Salida CA
Factor de potencia del UPS
Voltaje de salida 380V/220V AC, 400V/230V AC, 415V/240V AC
Frecuencia de salida ±4%;±0.2% (suministro de batería)
Estabilidad del voltaje de salida  ±1%
Tiempo de recuperación del voltaje de salida  <20ms (carga 0~100% de cambio)
Capacidad de sobrecarga  Opera 10 minutos con una carga del 125%
Transferencia de la red eléctrica a la alimentación de la batería  0ms
Transferencia de la derivación a la alimentación del inversor  < 1ms
Factor pico  3:01
Distorsión de la forma de onda  ≤1% (carga lineal), ≤3% (carga no lineal)
Eficiencia general  ≥95% (AC~AC), ≥98% (DC~AC)
Precisión de la cuota de carga  ≤5%
Ambiente de funcionamiento
Temperatura ambiente  -25℃~60℃
Temperatura de funcionamiento  -5℃~40℃
Altitud máxima de funcionamiento  ≤1500m
Humedad relativa  ≤95% no cadencia
Grado de protección IP30
Enfriamiento  Refrigeración por aire
Normas de seguridad aplicables  EN62040-1-1:2003 IEC60950-1:2001
Compatibilidad electromagnética  EN62040-2:2006
Ruido acústico ≤55DB
Otros
Gabinete Gabinete estándar de 19 pulgadas
Sistema de gestión de monitor UPSupervisor
Interfaz  RS232, RS485 y contacto de 8 intentos, adaptadora TCP/IP, SNMP (opcional)
Pantalla  Pantalla táctil LCD/LED
