Máquina de soldar por resistencia AC 25KVA-150KVA (Máquina de soldar por puntos, máquina de soldar por proyección)
Solicite un presupuesto

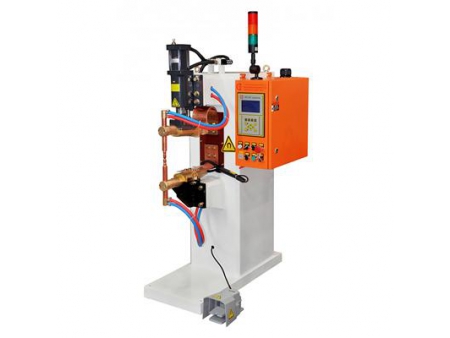

- Máquina de soldar por resistencia AC 25KVA / 35KVA / 50KVA
- Máquina de soldar por resistencia AC 25KVA / 35KVA / 50KVA

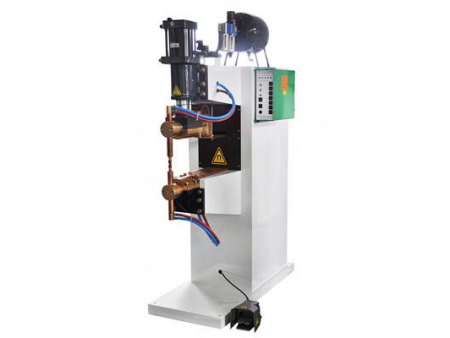

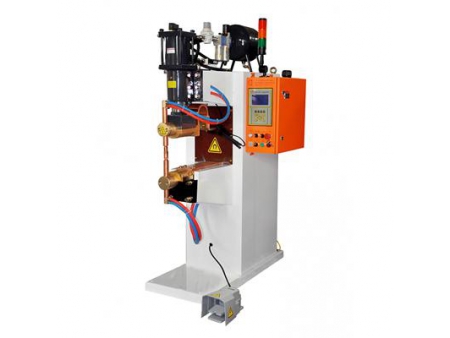

- Máquina de soldar por resistencia AC 80KVA / 100KVA / 125KVA / 150KVA
- Máquina de soldar por resistencia AC 80KVA / 100KVA / 125KVA / 150KVA
Aplicación
Se utiliza para soldaduras por puntos y de proyección en metales ferrosos.
- La potencia es de 25KVA a 150KVA.
- La corriente de derivación máxima va desde 12KA a 34KA.
- A una presión atmosférica de 6 bares, la presión de soldadura varía entre estos valores 2510N a 15000N.
- El riel guía circular es de uso estándar para los procesos de soldadora.
- La profundidad de la garganta óptima es de 950 mm.
- Un cilindro de un golpe está integrada en esta máquina, aunque un cilindro doble y un cilindro servoeléctrico compatibilizan con nuestro equipo. Estos dos cilindros son opcionales.
Modelo # | DN-25-** | DN-35-** | DN-50-** | DN-80-** | DN-100-** | DN-125-** | DN-150-** | |
Capacidad nominal | KVA | 25 | 35 | 50 | 80 | 100 | 125 | 150 |
Fuente de alimentación | V/¢/Hz | 380/1PH/50HZ | ||||||
Corriente primaria máxima | A | 47 | 65 | 94 | 150 | 187 | 234 | 280 |
Cable primario | MM2 | 16 | 16 | 25 | 50 | 50 | 120 | 120 |
Corriente de derivación máxima | A | 15500 | 19000 | 24000 | 25000 | 26000 | 28000 | 34000 |
Ciclo de servicio nominal | % | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Tensión en vacío secundario | V | 4.2 | 5.2 | 6.1 | 7.6 | 8.6 | 9.5 | 11.2 |
Tamaño de cilindro de soldadura | ¢*L | ¢80*60 | ¢80*60 | ¢100*60 | ¢125*100 | ¢160*100 | ¢160*100 | ¢200*100 |
Presión de funcionamiento máxima @ 0.5MPa | N | 2500 | 2500 | 3900 | 6000 | 10000 | 10000 | 15000 |
Presión de aire comprimido | MPa | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 |
Consumo de agua fría | L/MIN | 6 | 6 | 8 | 8 | 8 | 8 | 10 |
Consumo de aire comprimido | L/ punto de soldadura | 1.43 | 1.43 | 2.28 | 3.56 | 5.84 | 5.84 | 9.24 |
Profundidad de garganta | MM | 380 | 377 | 370 | 540 | 540 | 540 | 540 |
Espacio del brazo | MM | 333 | 331 | 329 | 364 | 364 | 364 | 364 |
Tamaño de electrodo | MM | φ25 | φ25 | φ25 | φ30 | φ30 | φ30 | φ30 |
Dimensiones | H(MM) | 1472 | 1472 | 1472 | 1803 | 1803 | 1803 | 1803 |
L(MM) | 959 | 959 | 959 | 1284 | 1284 | 1284 | 1284 | |
W(MM) | 400 | 400 | 430 | 500 | 500 | 500 | 500 |
Heron fabrica máquinas de soldar de manera profesional. Desde el año 1997, hemos estado proveyendo máquinas de soldar por punto y resistencia MFDC, máquinas de soldar por resistencia de descarga de condensador, y sistemas de soldadura robóticas para clientes de todo el mundo.
Productos relacionados
Máquina de soldar por resistencia AC (Máquina de soldar por puntos, máquina de soldar por proyección)

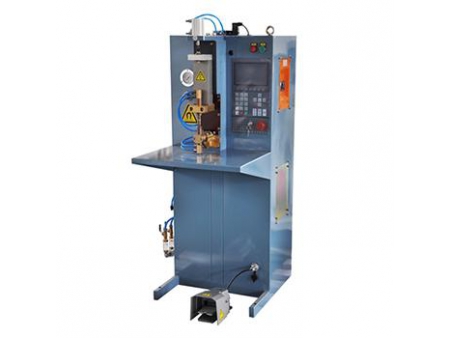

Máquina de soldar por resistencia de frecuencia media 25KVA-220KVA (Máquina de soldar por puntos estacionaria, máquina de soldar por proyección)
