Sistema UPS CMS de 50kVA, escalable a 800kVA, 400V, batería de 64 pzas Fabricante

Sistema UPS CMS de 50kVA, escalable a 800kVA, 400V, batería de 64 pzas

Solicite un presupuesto

Nosotros: http://siconelectric.com.ar/1-1-3-cms-50kva-ups-scalable-to-800kva.html

El sistema UPS CMS de 50kVA es un UPS modular que puede combinarse con unidades adicionales para crear sistemas UPS de 350kVA, 500kVA u 800kVA para satisfacer sus necesidades de carga.

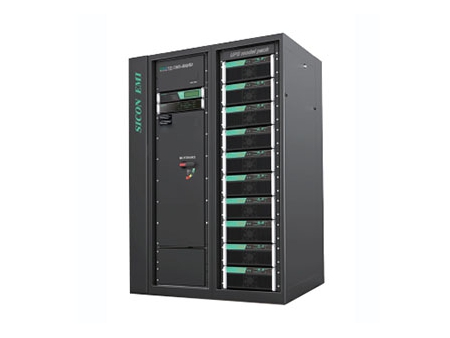

Sistema UPS CMS-350/50

Potencia máxima: 350kVA
Modelo del módulo de potencia: CM50
Potencia del módulo: 50kVA
Voltaje continuo: ±384V
Dimensión: 800*1000*2000mm (An*D*Al), gabinete estándar de 19 pulgadas
Peso: 300kg

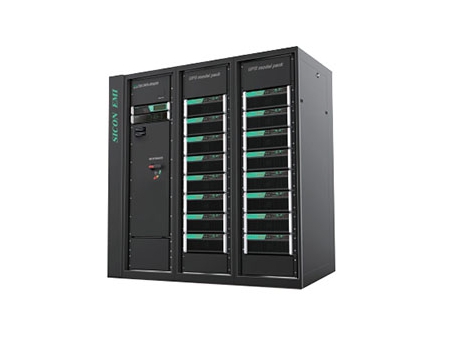

Sistema UPS CMS-500/50

Potencia máxima: 500kVA
Modelo del módulo de potencia: CM50
Potencia del módulo: 50kVA
Voltaje continuo: ±384V
Dimensión: 1400*1000*2000mm (An*D*Al), gabinete estándar de 19 pulgadas
Peso: 500kg

Sistema UPS CMS-800/50

Potencia máxima: 800kVA
Modelo del módulo de potencia: CM50
Potencia del módulo: 50kVA
Voltaje continuo: ±384V
Dimensión: 2200*1000*2000mm (An*D*Al), gabinete estándar de 19 pulgadas
Peso: 600kg

Parámetros técnicos del sistema UPS

Módulo

Modelo de módulo	CM50
Potencia de módulo	50 kVA
Voltaje de entrada nominal	±384VDC
Conexión de alimentación	3/3, 3/1, 1/3, 1/1 fase
Dimensión del módulo (AnDAl) mm	482×700×176
Peso (kg)	Aprox 40 kg
Carga de módulo	Cada módulo ofrece una potencia de carga de 10kW
Factor de potencia de entrada	≥ 0.99
Capacidad de sobrecarga	Supera los requisitos de sobrecarga del sistema
Máxima potencia de disipación de calor	1900w
THDI (%)	≤ 3%

Entrada de la red eléctrica

Modo de entrada	3-fase N E, 1-fase N E
Voltaje de entrada	380V/220V±20%, 400V/230V±20%, 415V/240V±20%
Frecuencia de entrada	50Hz±10%, 60Hz±10%
Potencia despertado o woke-in (Seg.)	60seg
THDI (%)	＜3%
Entrada PF	≥0.99

Entrada de bypass o derivación

Voltaje de entrada	380V/220V±20%, 400V/230V±20%, 415V/240V±20%
Frecuencia de entrada	50 Hz, 60 Hz
Rango de frecuencia sincronizada	50 Hz±4%, 60 Hz±4%

Entrada CC

Voltaje de entrada nominal	±384VDC
Tolerancia de voltaje de entrada	±345V~±440V DC

Carga de batería

Corriente de carga limitada	sí
Capacidad de carga	10 horas (2 horas de respaldo)
Estabilidad del voltaje de carga	±1%

Salida CA

Factor de potencia del UPS	1
Voltaje de salida	380V/220V AC, 400V/230V AC, 415V/240V AC
Frecuencia de salida	±4%;±0.2% (Suministro de batería)
Estabilidad del voltaje de salida	±1%
Tiempo de recuperación del voltaje de salida	＜20ms (carga 0~100% de cambio)
Capacidad de sobrecarga	Opera 10 minutos con una carga del 125%
Transferencia de la red eléctrica a la alimentación de la batería	0ms
Transferencia de la derivación a la alimentación del inversor	< 1ms
Factor pico	3:01
Distorsión de la forma de onda	≤1% (carga lineal), ≤3% (carga no lineal)
Eficiencia general	≥95% (AC~AC), ≥98% (DC~AC)
Precisión de la cuota de carga	≤5%

Ambiente de funcionamiento

Temperatura ambiente	-25℃~60℃
Temperatura de funcionamiento	-5℃~40℃
Altitud máxima de funcionamiento	≤1500m
Humedad relativa	≤95% no cadencia
Grado de protección	IP30
Enfriamiento	Refrigeración por aire
Normas de seguridad aplicables	EN62040-1-1:2003 IEC60950-1:2001
Compatibilidad electromagnética	EN62040-2:2006
Ruido acústico	≤55DB

Otros

Gabinete	Gabinete estándar de 19 pulgadas
Sistema de gestión de monitor	UPSupervisor
Interfaz	RS232, RS485 y contacto de 8 intentos, adaptadora TCP/IP, SNMP (opcional)
Pantalla	Pantalla táctil LCD/LED
