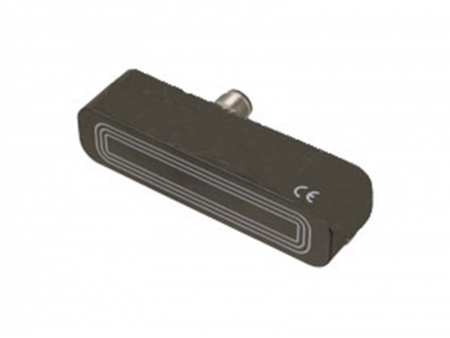

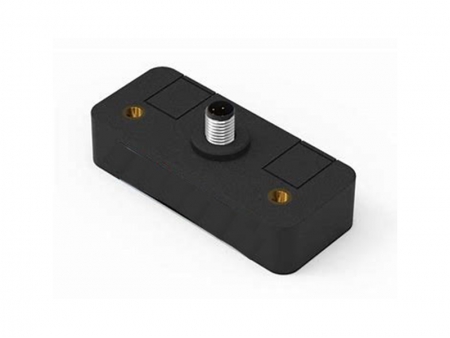

Sensor Magnético de Posición Variable, Serie MVPS

Sensor Magnético de Posición Variable, Serie MVPS
Sensor Magnético de Posición Variable, Serie MVPS
Sensor Magnético de Posición Variable, Serie MVPS
Sensor Magnético de Posición Variable, Serie MVPS
Sensor Magnético de Posición Variable, Serie MVPS
Sensor Magnético de Posición Variable, Serie MVPS
Solicite un presupuesto

El sensor magnético de posición variable de esta serie es una solución de alto rendimiento diseñada para la detección continua y precisa de posiciones. Su tecnología innovadora combina un sistema de evaluación de múltiples bobinas con microcontroladores de última generación, lo que garantiza mediciones seguras y exactas.

Con un diseño compacto y robusto, este sensor opera sin contacto y sin desgaste, con longitudes de medición disponibles de 40 mm, 80 mm y 120 mm. Además, integra una compensación de temperatura, lo que lo convierte en la opción ideal para entornos exigentes donde se requiere un posicionamiento preciso.

El sensor ofrece señales de salida proporcionales en corriente y voltaje que se ajustan a la posición del amortiguador, facilitando su integración en sistemas de control. A diferencia de otros sensores, no necesita imanes ni ferritas, ya que el amortiguador puede estar fabricado con cualquier tipo de metal.

Características
  • Parametrización y diagnóstico vía IO-Link
  • Rango de medición 0-40mm o según requerimiento del cliente (como 80mm y 120mm)
  • Salida analógica de corriente o de tensión
  • Salidas en contrafase (push-pull)
  • Excelente resolución y precisión
  • Desviación mínima de temperatura
  • No requiere contacto, baja sensibilidad a interferencias
Aplicaciones

Este sensor es capaz de detectar con precisión la posición de un objetivo metálico (activador) instalado o mecanizado en la parte móvil de cualquier aplicación. Su tecnología sin contacto garantiza una alta fiabilidad a largo plazo, incluso en los entornos más desafiantes.
Funciona de manera óptima en aplicaciones industriales que involucran temperaturas extremas, choques térmicos, vibraciones, impactos, polvo, suciedad, niebla salina o alta presión.

  • Controla los pedales de freno y el acelerado
  • Posiciona los pedales del limpiaparabrisas
  • Posiciona los pedales de piano digital
  • Movimiento posicional de cajas de cambios
  • Posiciona brazos mecánicos
  • Aceleradores para deportes de motor
  • Simuladores de movimiento
  • Sistemas de frenado fuera de carretera
  • Sistemas de palanca ARB para medir la posición de la barestabilizado
  • Posiciona el filamento de impresoras 3D
Parámetros técnicos
Especificaciones generales
Función de elemento de conmutación Salida analógica de corriente o tensión, programable 2 salidas de conmutación
Distancia del objeto 0.5-3 mm, recomendado: 1.5 mm
Rango de medición 0-40 mm
Rango de linealidad 1-39 mm
Valores nominales
Voltaje de funcionamiento 24VCC
Protección Protección contra polaridad inversa
Error de linealidad dentro del rango de medición: ±0,8 mm dentro del rango de linealidad: ±0,4 mm
Precisión de repetición ±0.1 mm
Resolución 50 μm
Desviación de temperatura ±0.5 mm (-25℃ a 70℃)
Corriente de alimentación en vacío ≤40 mA
Indicador de tensión de funcionamiento Luz LED verde
Interfaz
Tipo de interfaz 1O-Link (vía C/Q=Pin 4)
Perfil del dispositivo Smart Sensor
Tasa de transferencia COM2 (38.4k Baud)
Rango de valores 0000h - 3200h
Revisión de 10 enlaces 1.1
Tiempo mín. del ciclo 2.3 ms
Ancho de los datos del proceso Entrada de datos de proceso: 16 Bits Salida de datos de proceso: ninguna
Tipo de puerto maestro compatible A
Salida de conmutación
Tipo de salida 2 salidas contrafase (llamadas también push-pull parametrizables, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensiones)
Corriente de funcionamiento ≤100 mA/salida
Ventana de conmutación ±1mm
Histéresis de conmutación 02 mm
Caída de tensión ≤3V
Protección contra cortocircuitos pulsante
Salida análoga
Tipo de salida Salida de corriente: 4-20 mA Salida de tensión: 0-10V
Resistencia de carga Salida de corriente: ≤4000 Salida de tensión: ≥10000
Protección contra cortocircuitos Salida de tensión: límite de corriente
Condiciones ambientales
Temperatura ambiente -25 a 85℃ (-13 a 185°F)
Especificaciones mecánicas
Tipo de conexión Conector M12×1 de 5 pastillas
Grado de protección IP67/IP69K
Material de la cubierta PBT, SUS304, latón, niquelado
Material objetivo Acero bajo en carbono, por ejemplo 1.0037,
