Relé electromagnético de potencia NNC71B (JQX-38F)
Solicite un presupuesto
El relé electromagnético de potencia NNC71B (JQX-38F) se emplea en electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía y más aplicaciones.
Características
- Gran potencia de conmutación de carga: 40A,50A
- Este relé electromagnético de potencia NNC71B (JQX-38F) cuenta con dos y tres grupos de contactos de instalación.
- Ofrece los modos de instalación con tornillos, zócalo o tipo sellado.
Certificados
CCC:2011010303471251
CE:5401090516
UL:E235027
Descripción del modelo
Parámetros del contacto
Tipo de contacto | 2Z,2H,2D | 3Z,3H,3D |
Carga del contacto | 40A/50A | |
Tensión de conmutación máxima | 240VAC 40A/240VAC 50A 28VDC 40A/ 28VDC 50A | |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC12V | DC24V | DC110V | DC220V |
Corriente nominal (±10%) mA | 208 | 83 | 23 | 11.3 |
Resistencia de la bobina (±10%) Ω | 58 | 104 | 4846 | 19469 |
Consumo de potencia nominal W | 2.5W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo) V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% | |||
Voltaje nominal V | AC12V | AC24V | AC110V | AC220V |
Corriente nominal (±10%) mA | 500 | 250 | 55 | 27 |
Resistencia de la bobina (±10%) Ω | 8 | 34 | 706 | 2830 |
Consumo de potencia nominal W | 6.0VA | |||
Voltaje de entrada (máximo) V | Por debajo de 80% | |||
Voltaje de salida (mínimo) V | Por encima de 30% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% |
Relé electromagnético de potencia NNC71B (JQX-38F)
Resistencia de aislamiento | ≥200MΩ(500VDC) | |
Voltaje de la bobina | DC:6 - 220V AC:6-380V | |
Tiempo de entrada | ≤25ms | |
Tiempo de desconexión | ≤15ms | |
Tensión soportada | Entre los contactos homopolares | 1500VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | 1500VAC/1min (1mA de corriente residual) | |
Entre los contactos y la bobina | 2500VAC/1min (1mA de corriente residual) | |
Dimensiones | 55.5 × 50 ×42mm | |
Peso | Aproximadamente 130g |
Tamaño y método de instalación del producto

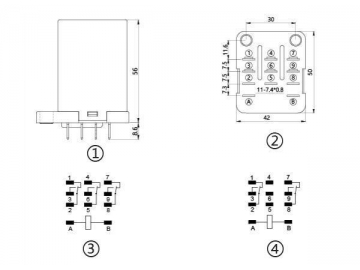

① Vista frontal; ② Vista lateral; ③ 3Z Diagrama de cableado; ④ 2Z Diagrama de cableado
