Relé electromagnético pequeño NNC71B (JQX-38F)
Solicite un presupuesto
El relé electromagnético pequeño NNC71B (JQX-38F) se utiliza en electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía, y más aplicaciones.
Características
- Elevada potencia de conmutación de carga: 40A 50A
- Este relé electromagnético pequeño NNC71B (JQX-38F) proporciona dos y tres grupos de contactos de instalación.
- Ofrece los modos de instalación a través de tornillos, zócalo, y el tipo cerrado.
Certificados
CCC:2011010303471251
CE:5401090516
UL:E235027
Modelo y descripción
Parámetros del contacto
Tipo de contacto | 2Z,2H,2D | 3Z,3H,3D |
Carga del contacto | 40A/50A | |
Tensión de conmutación máxima | 240VAC 40A/240VAC 50A 28VDC 40A/28VDC 50A | |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC12V | DC24V | DC110V | DC220V |
Corriente nominal (±10%) mA | 167 | 83.3 | 18.2 | 9 |
Resistencia de la bobina (±10%) Ω | 71.8 | 288 | 6044 | 24444 |
Consumo de potencia nominal W | 2.0W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo) V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominalw110% | |||
Voltaje nominal V | AC12V | AC24V | AC110V | AC220V |
Corriente nominal (±10%) mA | 333 | 167 | 36 | 18.1 |
Resistencia de la bobina (±10%) Ω | 12.6 | 50.3 | 1069 | 4254 |
Consumo de potencia nominal W | 4.0VA | |||
Voltaje de entrada (máximo) V | Por debajo de 80% | |||
Voltaje de salida (mínimo) V | Por encima de 30% | |||
Voltaje permisible (máximo) V | Voltaje nominalw110% |
Relé electromagnético pequeño NNC71B (JQX-38F)
Voltaje de la bobina | DC:6 - 220V AC:6-380V | |
Tiempo de entrada | ≤25ms | |
Tiempo de desconexión | ≤15ms | |
Tensión soportada | Entre los contactos homopolares | 1500VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | 1500VAC/1min (1mA de corriente residual) | |
Entre los contactos y la bobina | 2500VAC/1min (1mA de corriente residual) | |
Resistencia de aislamiento | ≥200MΩ(500VDC) | |
Dimensiones | 55.5w 38.2 w42mm | |
Peso | Aproximadamente 130g |

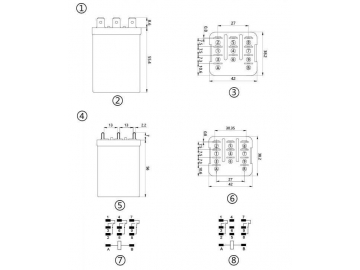

Tamaño y método de instalación del producto
① Terminal tipo zócalo; ② Vista frontal; ③ Tamaño de instalación; ④ Terminal tipo soldado; ⑤ Vista frontal; ⑥ Tamaño de instalación; ⑦ 3Z Diagrama de cableado; ⑧ 2Z Diagrama de cableado
