Relé electromagnético NNC68A-1Z Fabricante

Relé electromagnético NNC68A-1Z

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-2-9-nnc68a-1z-electromagnetic-relay.html

El relé electromagnético NNC68A-1Z se usa especialmente en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y demás dispositivos electrónicos.

Características

Este relé electromagnético integra contactos de conmutación, incluidos un grupo de 15A, dos grupos de 12A, tres grupos de 12A y cuatro grupos de 12A.
Ofrece los modos de instalación sobre placas PCB, zócalos y bridas.

Certificados

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

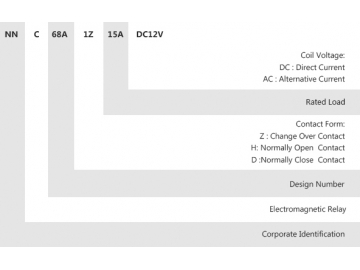

Descripción del modelo

Parámetros del contacto

Tipo de contacto	1Z,1H,1D
Carga del contacto	15A
Tensión de conmutación máxima	240VAC 15A 28VDC 15A
Material del contacto	Aleación de plata
Tipo de contacto	2Z,2H,2D
Carga del contacto	12A
Tensión de conmutación máxima	240VAC 12A 28VDC 12A
Material del contacto	Aleación de plata
Tipo de contacto	3Z,3H,3D
Carga del contacto	12A
Tensión de conmutación máxima	240VAC 12A 28VDC 12A
Material del contacto	Aleación de plata
Tipo de contacto	4Z,4H,4D
Carga del contacto	12A
Tensión de conmutación máxima	240VAC 12A 28VDC 12A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	75	37.5	8	4
Resistencia de la bobina (±10%) Ω	160	640	13750	55000
Consumo de potencia nominal W	0.9W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	100	50	10.9	5.4
Resistencia de la bobina (±10%) Ω	42	168	3532	14259
Consumo de potencia nominal W	1.2VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo) V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético NNC68A-1Z

Tiempo de entrada		≤15ms
Tiempo de desconexión		≤10ms
Tensión soportada	Entre los contactos homopolares	1000VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	1000VAC/1min (1mA de corriente residual)
	Entre los contactos y la bobina	1500VAC/1min (1mA de corriente residual)
Dimensiones		27.3 ×21 ×35mm
Peso		Aproximadamente 50g

Tamaño y método de instalación del producto

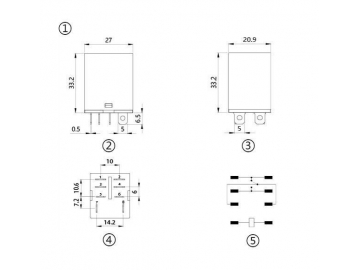

Terminal tipo zócalo

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado

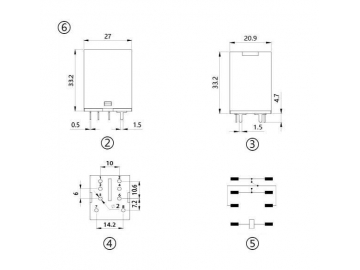

Terminal soldada

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado

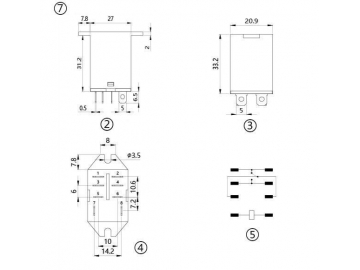

Instalación tipo brida

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
