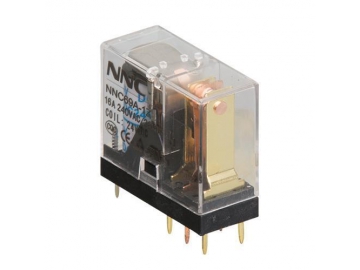

Relé electromagnético miniatura NNC69A-1Z
Solicite un presupuesto
Nuestro relé electromagnético miniatura NNC69A-1Z se utiliza en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático, entre otras aplicaciones.
Características
- Pequeño tamaño, peso ligero, gran resistencia a los impactos, alta sensibilidad y larga vida útil.
- Contacto de alta capacidad de potencia
- Este relé electromagnético miniatura NNC69A-1Z se puede soldar directamente sobre la placa de circuito impreso.
Certificados
CCC: 2011010303471250
CE: 5400090516
UL: E235027

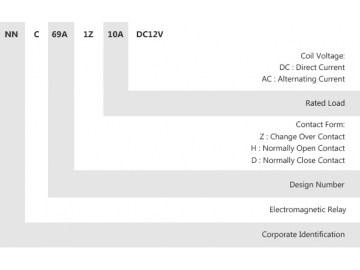

Descripción del modelo
Parámetros del contacto
Tipo de contacto | 1Z,1H,1D | |
Carga del contacto | 10A | 16A |
Tensión de conmutación máxima | 240VAC 10A 28VDC10A | 240VAC 16A 28VDC 16A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC12V | DC24V | DC48V | DC110V |
Corriente nominal (±10%) mA | 44 | 22 | 11 | 4.8 |
Resistencia de la bobina (±10%) Ω | 272 | 1090 | 4363 | 22916 |
Consumo de potencia nominal W | 0.53W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo) V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal ×110% | |||
Voltaje nominal V | AC12V | DC24V | DC110V | DC220V |
Corriente nominal (±10%) mA | 83 | 42 | 9 | 5 |
Resistencia de la bobina (±10%) Ω | 50 | 202 | 4278 | 17111 |
Consumo de potencia nominal W | 1.0va | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo) V | Por encima de 100% | |||
Voltaje permisible (máximo) V | Voltaje nominal ×110% |
Relé electromagnético miniatura NNC69A-1Z
Voltaje de la bobina | DC:3 - 110V AC:6-240V | |
Tiempo de entrada | ≤20ms | |
Tiempo de desconexión | ≤10ms | |
Tensión soportada | Entre los contactos homopolares | 1200VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | / | |
Entre los contactos y la bobina | 5000VAC/1min (1mA de corriente residual) | |
Dimensiones | 29× 13 × 25.5mm | |
Peso | Aproximadamente 17g |

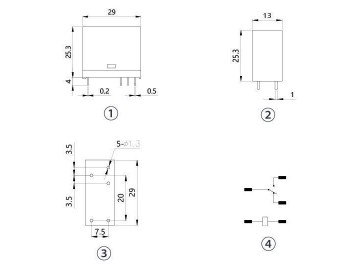

Tamaño y método de instalación del producto
① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
