Solicite un presupuesto

Este relé electromagnético NNC68X-2Z (mini relé HH52P) se utiliza ampliamente en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y otras aplicaciones.

Características
  • Pequeño tamaño, peso ligero, alta sensibilidad y larga vida útil.
  • El relé electromagnético NNC68X-2Z integra contactos de conmutación, incluidos dos grupos de 3A y tres grupos de 3A.
  • Se puede soldar directamente sobre la placa de circuito impreso o instalar sobre un zócalo.

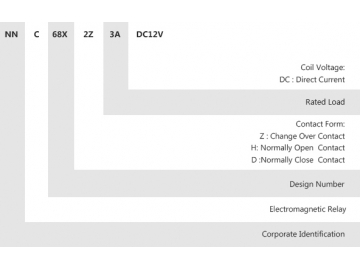

Descripción del modelo
Parámetros del contacto
Tipo de contacto 2Z,2H,2D
Carga del contacto 3A
Tensión de conmutación máxima 240VAC 3A 28VDC 3A
Material del contacto Aleación de plata
Bobina del relé
Voltaje nominal V DC6V DC12V DC24V DC110V
Corriente nominal (±10%) mA 200 100 50 11
Resistencia de la bobina (±10%) Ω 30 120 480 10000
Consumo de potencia nominal W 1.2W
Voltaje de entrada (máximo) V Por debajo de 75%
Voltaje de salida (mínimo) V Por encima de 10%
Voltaje permisible (máximo) V Voltaje nominal ×110%
Relé electromagnético NNC68X-2Z (mini relé HH52P)
Voltaje de la bobina DC: 3-110V
Tiempo de entrada ≤15ms
Tiempo de desconexión ≤10ms
Tensión soportada Entre los contactos homopolares 1000VAC/1min (1mA de corriente residual)
Entre los contactos heteropolares 1500VAC/1min (1mA de corriente residual)
Entre los contactos y la bobina 1500VAC/1min ( Leakage corriente1mA)
Dimensiones 26.6×18.1×23.6mm
Peso Aproximadamente 30g

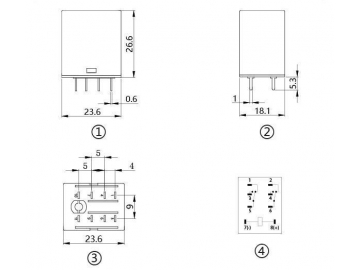

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
