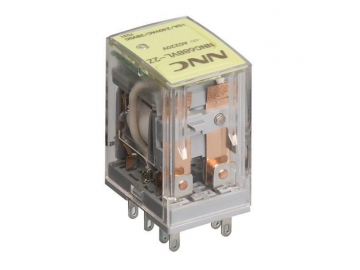

Relé electromagnético NNC68BVL-2Z (relé HH52P)
Solicite un presupuesto
- NNC68BVL-2Z10A
- NNC68BVL-2Z
Nuestro relé electromagnético NNC68BVL-2Z (relé HH52P) es idóneo para electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático, entre otros dispositivos electrónicos.
Características
- Este relé electromagnético NNC68BVL-2Z (relé HH52P) viene con contactos de conmutación, incluyendo dos grupos de 6.5A/10A y cuatro grupos de 5A.
- Proporciona los modos de instalación sobre placas de circuito impreso y zócalos.
- Opcionalmente se puede equipar con un indicador LED y una resistencia.
Certificados
CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

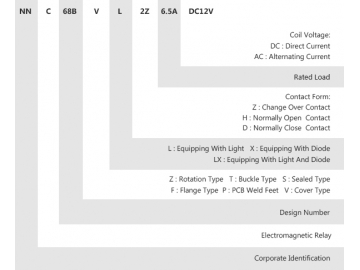

Descripción del modelo
Parámetros del contacto
Tipo de contacto | 2Z,2H,2D | |
Carga del contacto | 6.5A | 10A |
Tensión de conmutación máxima | 240VAC 6.5A 28VDC 6.5A | 240VAC 10A 28VDC 10A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC12V | DC24V | DC110V | DC220V |
Corriente nominal (±10%) mA | 75 | 37.5 | 8 | 4 |
Resistencia de la bobina (±10%) Ω | 160 | 640 | 13750 | 55000 |
Consumo de potencia nominal W | 0.9W | |||
Voltaje de entrada (máximo)V | Por debajo de 75% | |||
Voltaje de salida (mínimo)V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% | |||
Voltaje nominal V | AC12V | AC24V | AC110V | AC220V |
Corriente nominal (±10%) mA | 100 | 50 | 10.9 | 5.4 |
Resistencia de la bobina (±10%) Ω | 42 | 168 | 3532 | 14259 |
Consumo de potencia nominal W | 1.2VA | |||
Voltaje de entrada (máximo)V | Por debajo de 80% | |||
Voltaje de salida (mínimo)V | Por encima de 30% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% |
Relé electromagnético NNC68BVL-2Z (relé HH52P)
Voltaje de la bobina | DC:3 - 220V AC:3-380V | |
Tiempo de entrada | ≤15ms | |
Tiempo de desconexión | ≤10ms | |
Tensión soportada | Entre los contactos homopolares | 1000VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | 1000VAC/1min (1mA de corriente residual) | |
Entre los contactos y la bobina | 1500VAC/1min (1mA de corriente residual) | |
Dimensiones | 27.3 ×21×36.2 mm | |
Peso | Aproximadamente 35g |

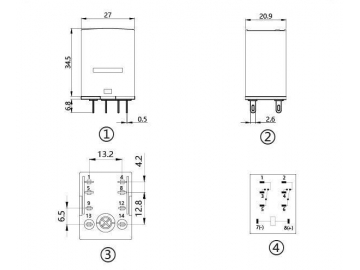

Tamaño y método de instalación del producto
① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
