Relé electromagnético NNC68X-3Z (mini relé HH53P)
Solicite un presupuesto
Nuestro relé electromagnético NNC68X-3Z (mini relé HH53P) se utiliza en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático, entre otras aplicaciones.
Características
- Este relé electromagnético NNC68X-3Z (mini relé HH53P) emplea contactos de conmutación, incluidos dos grupos de 3A y tres grupos de 3A.
- Se puede soldar directamente sobre la placa de circuito impreso.

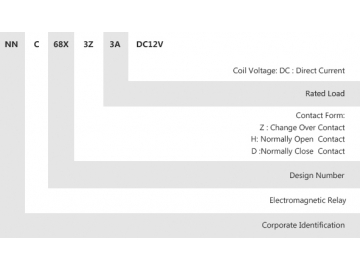

Descripción del modelo
Parámetros del contacto
Tipo de contacto | 3Z,3H,2D |
Carga del contacto | 3A |
Tensión de conmutación máxima | 240VAC 3A 28VDC 3A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC6V | DC12V | DC24V | DC110V |
Corriente nominal (±10%) mA | 200 | 100 | 50 | 11 |
Resistencia de la bobina (±10%) Ω | 30 | 120 | 480 | 10000 |
Consumo de potencia nominal W | 1.2W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo)V | Por encima de 10% | |||
Voltaje permisible (máximo)V | Voltaje nominal×110% |
Relé electromagnético NNC68X-3Z (mini relé HH53P)
Voltaje de la bobina | DC:3 - 110V | |
Tiempo de entrada | ≤15ms | |
Tiempo de desconexión | ≤10ms | |
Tensión soportada | Entre los contactos homopolares | 1000VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | 1500VAC/1min (1mA de corriente residual) | |
Entre los contactos y la bobina | 1500VAC/1min (1mA de corriente residual) | |
Dimensiones | 26.6 × 18.1 ×23.6mm | |
Peso | Aproximadamente 30g |

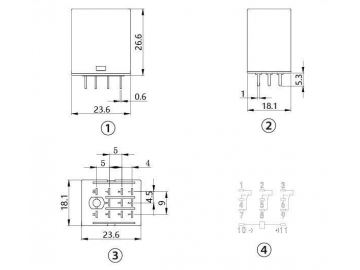

Tamaño y método de instalación del producto
① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
