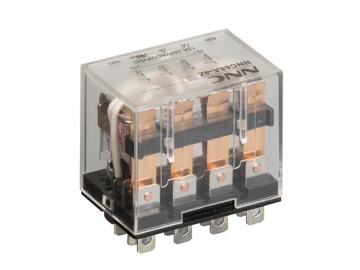

Relé electromagnético NNC68A-3Z (relé JQX-13F-3Z)
Solicite un presupuesto
Este relé electromagnético NNC68A-3Z (relé JQX-13F-3Z) se aplica en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y muchos más dispositivos.
Características
- El relé electromagnético NNC68A-3Z (relé JQX-13F-3Z) incorpora contactos de conmutación que incluyen un grupo de 15A, dos grupos de 12A, tres grupos de 12A y cuatro grupos de 12A.
- Brinda los modos de instalación sobre placas PCB, zócalos y bridas.
Certificados
CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

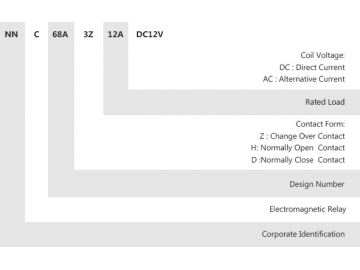

Descripción del modelo
Parámetros del contacto
Tipo de contacto | 3Z,3H,3D |
Carga del contacto | 12A |
Tensión de conmutación máxima | 240VAC 12A 28VDC 12A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC12V | DC24V | DC110V | DC220V |
Corriente nominal (±10%) mA | 125 | 62.5 | 13.6 | 6.8 |
Resistencia de la bobina (±10%) Ω | 96 | 384 | 8088 | 32352 |
Consumo de potencia nominal W | 1,5 W | |||
Voltaje de entrada (máximo)V | Por debajo de 75% | |||
Voltaje de salida (mínimo)V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% | |||
Voltaje nominal V | AC12V | AC24V | AC110V | AC220V |
Corriente nominal (±10%) mA | 208 | 104 | 22.7 | 11.3 |
Resistencia de la bobina (±10%) Ω | 20 | 80 | 1696 | 6814 |
Consumo de potencia nominal W | 2.5VA | |||
Voltaje de entrada (máximo)V | Por debajo de 80% | |||
Voltaje de salida (mínimo)V | Por encima de 30% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% |
Relé electromagnético NNC68A-3Z (relé JQX-13F-3Z)
Voltaje de la bobina | DC6V-220V, AC6V-380V | |
Tiempo de entrada | ≤15ms | |
Tiempo de desconexión | ≤10ms | |
Tensión soportada | Entre los contactos homopolares | 1000VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | 1000VAC/1min (1mA de corriente residual) | |
Entre los contactos y la bobina | 1500VAC/1min (1mA de corriente residual) | |
Dimensiones | 27.3 ×31 ×35mm | |
Peso | Aproximadamente 50g |
Tamaño y método de instalación del producto

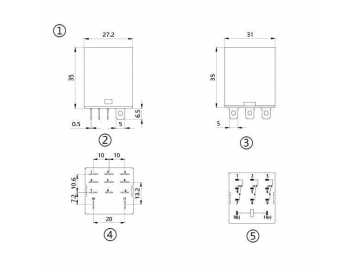

Terminal tipo zócalo① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado

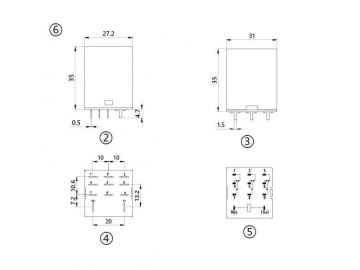

Terminal soldada① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado

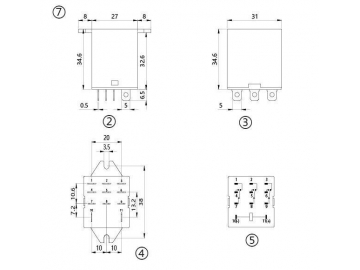

Instalación tipo brida① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
