Interruptor en miniatura DAB6-100 MCB 6-10kA
Introducción
El interruptor en miniatura DAB6-100MCB 6-10kA fabricado por la empresa Dada, sigue los estándares GB 10963 y IEC60898. Los interruptores tienen gran estabilidad, protección contra cortocircuitos, protección contra sobrecarga, responde en poco tiempo, y tienen alta potencia de corte. Todo ello en un diseño en miniatura.
Los interruptores están diseñados para proteger de sobrecarga a contactores, relés, y otros equipos eléctricos.
Principales funciones: protección contra cortocircuitos, protección contra sobrecarga, y aislación eléctrica.
Modelo1- Interruptor en miniatura DAB6-100
| Frecuencia nominal | Tensión nominal operativa | Corriente nominal | Tensión de aislamiento nominal | Disparo instantáneo | Capacidad de corte | Capacidad de corte | Tipo | A*A*L |
| 50-60Hz | 230/400V | 63,80,100,125A | 500V | 4KV | DAB6-100 | DAB6-100 | Termomagnético | 27mm*80mm*73mm |
| B/C/D | 10KA(16-63A), 6KA（80-100A） |

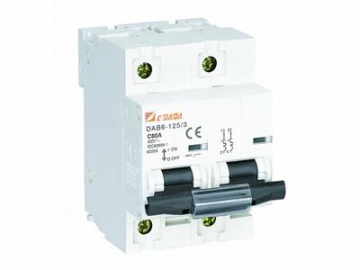

2- Interruptor en miniatura DAB6-100
| Frecuencia nominal | Tensión nominal operativa | Corriente nominal | Tensión de aislamiento nominal | Resistencia a impulso | Disparo instantáneo | Capacidad de corte | Tipo | A*A*L |
| 50-60Hz | 400V | 63,80,100,125A | 500V | 4KV | DAB6-100 | DAB6-100 | Termomagnético | 54mm*80mm*73mm |
| B/C/D | 10KA(16-63A), 6KA(80-100A) |

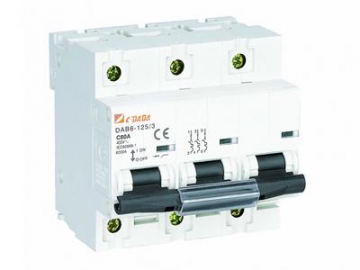

3- Interruptor en miniatura DAB6-100
| Frecuencia nominal | Tensión nominal operativa | Corriente nominal | Tensión de aislamiento nominal | Resistencia a impulso | Disparo instantáneo | Capacidad de corte | Tipo | A*A*L |
| 50-60Hz | 400V | 63,80,100,125A | 500V | 4KV | DAB6-100 | DAB6-100 | Termomagnético | 81mm*80mm*73mm |
| B/C/D | 10KA(16-63A), 6KA(80-100A) |

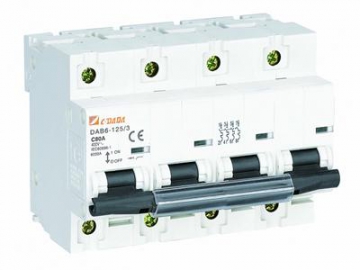

4- Interruptor en miniatura DAB6-100
| Frecuencia nominal | Tensión nominal operativa | Corriente nominal | Tensión de aislamiento nominal | Resistencia a impulso | Disparo instantáneo | Capacidad de corte | Tipo | A*A*L |
| 50-60Hz | 400V | 63,80,100,125A | 500V | 4KV | DAB6-100 | DAB6-100 | Termomagnético | 108mm*80mm*73mm |
| B/C/D | 10KA(16-63A), 6KA(80-100A) |
Parámetros técnicos del interruptor en miniatura DAB6-100
Estándar de conformidad: IEC60898
Tensión nominal: 230/400V, 50HZ
Capacidad nominal de corte: 6/10KA
Corriente nominal: 16A, 25A, 32A, 40A, 50A, 63A, 80A, 100A
Grado de protección: IP20
Ignífuga: grado 2
Resistencia: no menor a 10.000 veces

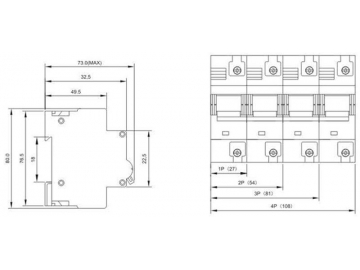

Parámetros mecánicos del interruptor en miniatura DAB6-100
Cable eléctrico: 1~35mm2
Tipo de terminal: terminal dual.
Temperatura de funcionamiento: -5~+40℃
Altura: ≤2000
Humedad relativa: +20℃,≤90%；+40℃,≤50%
Polución clase: 2
Método de instalación: Estándar IEC 35mm
Ambiente de instalación: evitar vibraciones e impacto
Grado de instalación: grado II
Perfil de guía: perfil de guía DIN35
Accesorios
Contacto eléctrico auxiliar, contacto alarma eléctrica, relé de apertura, relé de mínima tensión, alarma auxiliar
