UPS CMS de 50kVA, escalable a 300kVA, 400v, batería de 40 pzas
Solicite un presupuesto

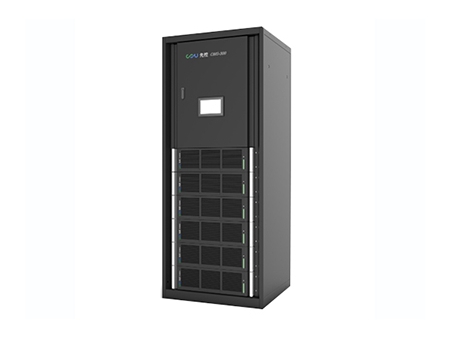

El sistema UPS CMS de 50kVA es uno de nuestros UPS modulares trifásicos. Cada módulo tiene una capacidad de potencia de 50kVA y puede combinarse para ampliar a sistemas UPS de 200kVA o 300kVA según los requisitos específicos.
Sistema UPS CMS 200kVA
- Potencia máxima: 200kVA
- Modelo del módulo de potencia: CM50
- Potencia del módulo: 50kVA
- Voltaje continuo: ±240V
- Dimensión: 800*800*1800mm (An*D*Al), gabinete estándar de 19 pulgadas
- Peso: 400kg
Sistema UPS CMS 300kVA
- Potencia máxima: 300kVA
- Modelo del módulo de potencia: CM50
- Potencia del módulo: 50kVA
- Voltaje continuo: ±240V
- Dimensión: 800*800*2000mm (An*D*Al), gabinete estándar de 19 pulgadas
- Peso: 500kg
Parámetros técnicos del sistema UPS
Módulos
Modelo de módulo | CM50 | |
Potencia de módulo | 50 kVA | |
Conexión de alimentación | 3/3 fase | |
Dimensión del módulo (An*D*Al) mm | 682*700*176 | |
Peso (kg) | Aprox 40 kg | |
Carga de módulo | Cada módulo ofrece una potencia de carga de 12.5kW | |
Factor de potencia de entrada | ≥ 0.99 | |
Máxima potencia de disipación de calor | 2734W | |
THDI (%) | ≤ 3% |
Entrada de la red eléctrica
Modo de entrada | 3-fase N E, 1-fase N E |
Voltaje de entrada | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
Frecuencia de entrada | 50Hz±10%, 60Hz±10% |
Potencia despertado o woke-in (Seg.) | 60seg |
THDI (%) | <3% |
Entrada PF | ≥0.99 |
Entrada de bypass o derivación
Voltaje de entrada | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
Frecuencia de entrada | 50 Hz, 60 Hz |
Rango de frecuencia sincronizada | 50 Hz±4%, 60 Hz±4% |
Entrada CC
Voltaje de entrada nominal | ±384VDC |
Tolerancia de voltaje de entrada | ±345V~±440V DC |
Carga de batería
Corriente de carga limitada | sí |
Capacidad de carga | 10 horas (2 horas de respaldo) |
Estabilidad del voltaje de carga | ±1% |
Salida CA
Factor de potencia del UPS | 1 |
Voltaje de salida | 380V/220V AC, 400V/230V AC, 415V/240V AC |
Frecuencia de salida | ±4%;±0.2% (Suministro de batería) |
Estabilidad del voltaje de salida | ±1% |
Tiempo de recuperación del voltaje de salida | <20ms (carga 0~100% de cambio) |
Capacidad de sobrecarga | Opera 10 minutos con una carga del 125% |
Transferencia de la red eléctrica a la alimentación de la batería | 0ms |
Transferencia de la derivación a la alimentación del inversor | < 1ms |
Factor pico | 3:01 |
Distorsión de la forma de onda | ≤1% (carga lineal), ≤3% (carga no lineal) |
Eficiencia general | ≥95% (AC~AC), ≥98% (DC~AC) |
Precisión de la cuota de carga | ≤5% |
Ambiente de funcionamiento
Temperatura ambiente | -25℃~60℃ |
Temperatura de funcionamiento | -5℃~40℃ |
Altitud máxima de funcionamiento | ≤1500m |
Humedad relativa | ≤95% no cadencia |
Grado de protección | IP30 |
Enfriamiento | Refrigeración por aire |
Normas de seguridad aplicables | EN62040-1-1:2003 IEC60950-1:2001 |
Compatibilidad electromagnética | EN62040-2:2006 |
Ruido acústico | ≤55DB |
Otros
Gabinete | Gabinete estándar de 19 pulgadas |
Sistema de gestión de monitor | UPSupervisor |
Interfaz | RS232, RS485 y contacto de 8 intentos, adaptadora TCP/IP, SNMP (opcional) |
Pantalla | Pantalla táctil LCD/LED |
