Bomba de pistones axiales de desplazamiento variable para circuito abierto Fabricante

Bomba de pistones axiales de desplazamiento variable para circuito abierto

Solicite un presupuesto

Nosotros: http://hydraulicsystem-ar.com/1-1-9-variable-displacement-pump.html

Perfecta para equipos que trabajan a presiones medias, la bomba de desplazamiento variable HL-A10VO destaca por su diseño compacto y su extraordinaria relación entre potencia y peso. Es la opción ideal para quienes buscan mejorar el rendimiento hidráulico sin sacrificar espacio ni eficiencia.

Desplazamiento: 10-100 cm³/rev
Presión nominal: 250 bar
Presión máxima admisible: 315 bar

Datos técnicos

Tamaño

Desplazamiento
(cm³/rev)

Velocidad máx.
(rpm)

n_nom

n_máx

Flujo máx.
(L/min)

an=n_máx

n=1500rpm

Potencia máx.(kw)
Δp=350 bar

n=n_máx

n=1500rpm

Detalles

10.5

3600

4320

Desplazamiento geométrico		V_{g máx}	cm³/rev	10.5
Velocidad de rotación máx.	a V_g=V_{g máx}	n_{o máx}	rpm	3600
Velocidad de rotación máx.	a V_g=V_{g máx}		rpm	4320
Flujo máximo	a n=n_{o máx}	q_{vo máx}	L/min	37
Flujo máximo	a n=1500 rpm		L/min	15
Potencia máx	a n=n_{o máx}	P_{o máx}	kW	16
Potencia máx	a n=1500 rpm		kW	7
Par	a Δp=280bar	T_máx	Nm	42
Par	a Δp=100bar	T	Nm	17
Rigidez rotatoria del eje de transmisión	Extremo del eje S	C	Nm/rad	9200
	Extremo del eje R	C	Nm/rad	-
	Extremo del eje U	C	Nm/rad	6800
	Extremo del eje W	C	Nm/rad	-
	Extremo del eje P	C	Nm/rad	10700
Momento de inercia del grupo rotatorio		J	kgm²	0.0006
Aceleración angular máx.		a	rad/s²	8000
Volumen de la carcasa		V	L	0.2
Peso sin transmisión (aprox.)		m	kg	8
Peso con transmisión (aprox.)				-

3300

3960

Desplazamiento geométrico		V_{g máx}	cm³/rev	18
Velocidad de rotación máx.	a V_g=V_{g máx}	n_{o máx}	rpm	3300
Velocidad de rotación máx.	a V_g=V_{g máx}		rpm	3960
Flujo máximo	a n=n_{o máx}	q_{vo máx}	L/min	59
Flujo máximo	a n=1500 rpm		L/min	27
Potencia máx	a n=n_{o máx}	P_{o máx}	kW	25
Potencia máx	a n=1500 rpm		kW	11
Par	a Δp=280bar	T_máx	Nm	71
Par	a Δp=100bar	T	Nm	29
Rigidez rotatoria del eje de transmisión	Extremo del eje S	C	Nm/rad	11000
	Extremo del eje R	C	Nm/rad	14800
	Extremo del eje U	C	Nm/rad	8000
	Extremo del eje W	C	Nm/rad	-
	Extremo del eje P	C	Nm/rad	-
Momento de inercia del grupo rotatorio		J	kgm²	0.0009
Aceleración angular máx.		a	rad/s²	6800
Volumen de la carcasa		V	L	0.25
Peso sin transmisión (aprox.)		m	kg	11.5
Peso con transmisión (aprox.)				13

3000

3600

Desplazamiento geométrico		V_{g máx}	cm³/rev	28
Velocidad de rotación máx.	a V_g=V_{g máx}	n_{o máx}	rpm	3000
Velocidad de rotación máx.	a V_g=V_{g máx}		rpm	3600
Flujo máximo	a n=n_{o máx}	q_{vo máx}	L/min	84
Flujo máximo	a n=1500 rpm		L/min	42
Potencia máx	a n=n_{o máx}	P_{o máx}	kW	35
Potencia máx	a n=1500 rpm		kW	18
Par	a Δp=280bar	T_máx	Nm	111
Par	a Δp=100bar	T	Nm	45
Rigidez rotatoria del eje de transmisión	Extremo del eje S	C	Nm/rad	223000
	Extremo del eje R	C	Nm/rad	26300
	Extremo del eje U	C	Nm/rad	16700
	Extremo del eje W	C	Nm/rad	19900
	Extremo del eje P	C	Nm/rad	-
Momento de inercia del grupo rotatorio		J	kgm²	0.0017
Aceleración angular máx.		a	rad/s²	5500
Volumen de la carcasa		V	L	0.3
Peso sin transmisión (aprox.)		m	kg	15
Peso con transmisión (aprox.)				18

2600

3120

117

Desplazamiento geométrico		V_{g máx}	cm³/rev	45
Velocidad de rotación máx.	a V_g=V_{g máx}	n_{o máx}	rpm	2600
Velocidad de rotación máx.	a V_g=V_{g máx}		rpm	3120
Flujo máximo	a n=n_{o máx}	q_{vo máx}	L/min	117
Flujo máximo	a n=1500 rpm		L/min	68
Potencia máx	a n=n_{o máx}	P_{o máx}	kW	49
Potencia máx	a n=1500 rpm		kW	28
Par	a Δp=280bar	T_máx	Nm	179
Par	a Δp=100bar	T	Nm	72
Rigidez rotatoria del eje de transmisión	Extremo del eje S	C	Nm/rad	37500
	Extremo del eje R	C	Nm/rad	41000
	Extremo del eje U	C	Nm/rad	30000
	Extremo del eje W	C	Nm/rad	34400
	Extremo del eje P	C	Nm/rad	-
Momento de inercia del grupo rotatorio		J	kgm²	0.003
Aceleración angular máx.		a	rad/s²	4000
Volumen de la carcasa		V	L	0.5
Peso sin transmisión (aprox.)		m	kg	18
Peso con transmisión (aprox.)				24

2700

3140

162

Desplazamiento geométrico		V_{g máx}	cm³/rev	60
Velocidad de rotación máx.	a V_g=V_{g máx}	n_{o máx}	rpm	2700
Velocidad de rotación máx.	a V_g=V_{g máx}		rpm	3140
Flujo máximo	a n=n_{o máx}	q_{vo máx}	L/min	162
Flujo máximo	a n=1500 rpm		L/min	90
Potencia máx	a n=n_{o máx}	P_{o máx}	kW	65
Potencia máx	a n=1500 rpm		kW	37
Par	a Δp=280bar	T_máx	Nm	238
Par	a Δp=100bar	T	Nm	95
Rigidez rotatoria del eje de transmisión	Extremo del eje S	C	Nm/rad	65500
	Extremo del eje R	C	Nm/rad	69400
	Extremo del eje U	C	Nm/rad	49200
	Extremo del eje W	C	Nm/rad	54000
	Extremo del eje P	C	Nm/rad	-
Momento de inercia del grupo rotatorio		J	kgm²	0.0056
Aceleración angular máx.		a	rad/s²	3300
Volumen de la carcasa		V	L	0.8
Peso sin transmisión (aprox.)		m	kg	22
Peso con transmisión (aprox.)				28

2600

3140

163

Desplazamiento geométrico		V_{g máx}	cm³/rev	63
Velocidad de rotación máx.	a V_g=V_{g máx}	n_{o máx}	rpm	2600
Velocidad de rotación máx.	a V_g=V_{g máx}		rpm	3140
Flujo máximo	a n=n_{o máx}	q_{vo máx}	L/min	163
Flujo máximo	a n=1500 rpm		L/min	95
Potencia máx	a n=n_{o máx}	P_{o máx}	kW	68
Potencia máx	a n=1500 rpm		kW	39
Par	a Δp=280bar	T_máx	Nm	250
Par	a Δp=100bar	T	Nm	100
Rigidez rotatoria del eje de transmisión	Extremo del eje S	C	Nm/rad	65500
	Extremo del eje R	C	Nm/rad	69400
	Extremo del eje U	C	Nm/rad	49200
	Extremo del eje W	C	Nm/rad	54000
	Extremo del eje P	C	Nm/rad	-
Momento de inercia del grupo rotatorio		J	kgm²	0.0056
Aceleración angular máx.		a	rad/s²	3300
Volumen de la carcasa		V	L	0.8
Peso sin transmisión (aprox.)		m	kg	22
Peso con transmisión (aprox.)				28

2600

3140

187

Desplazamiento geométrico		V_{g máx}	cm³/rev	72
Velocidad de rotación máx.	a V_g=V_{g máx}	n_{o máx}	rpm	2600
Velocidad de rotación máx.	a V_g=V_{g máx}		rpm	3140
Flujo máximo	a n=n_{o máx}	q_{vo máx}	L/min	187
Flujo máximo	a n=1500 rpm		L/min	108
Potencia máx	a n=n_{o máx}	P_{o máx}	kW	77
Potencia máx	a n=1500 rpm		kW	45
Par	a Δp=280bar	T_máx	Nm	286
Par	a Δp=100bar	T	Nm	114
Rigidez rotatoria del eje de transmisión	Extremo del eje S	C	Nm/rad	65500
	Extremo del eje R	C	Nm/rad	69400
	Extremo del eje U	C	Nm/rad	49200
	Extremo del eje W	C	Nm/rad	54000
	Extremo del eje P	C	Nm/rad	-
Momento de inercia del grupo rotatorio		J	kgm²	0.0056
Aceleración angular máx.		a	rad/s²	3300
Volumen de la carcasa		V	L	0.8
Peso sin transmisión (aprox.)		m	kg	22
Peso con transmisión (aprox.)				28

2500

3000

212

128

Desplazamiento geométrico		V_{g máx}	cm³/rev	85
Velocidad de rotación máx.	a V_g=V_{g máx}	n_{o máx}	rpm	2500
Velocidad de rotación máx.	a V_g=V_{g máx}		rpm	3000
Flujo máximo	a n=n_{o máx}	q_{vo máx}	L/min	212
Flujo máximo	a n=1500 rpm		L/min	128
Potencia máx	a n=n_{o máx}	P_{o máx}	kW	89
Potencia máx	a n=1500 rpm		kW	53
Par	a Δp=280bar	T_máx	Nm	338
Par	a Δp=100bar	T	Nm	135
Rigidez rotatoria del eje de transmisión	Extremo del eje S	C	Nm/rad	143000
	Extremo del eje R	C	Nm/rad	152900
	Extremo del eje U	C	Nm/rad	102900
	Extremo del eje W	C	Nm/rad	117900
	Extremo del eje P	C	Nm/rad	-
Momento de inercia del grupo rotatorio		J	kgm²	0.012
Aceleración angular máx.		a	rad/s²	2700
Volumen de la carcasa		V	L	1
Peso sin transmisión (aprox.)		m	kg	36
Peso con transmisión (aprox.)				45

100

2300

2500

230

150

Desplazamiento geométrico		V_{g máx}	cm³/rev	100
Velocidad de rotación máx.	a V_g=V_{g máx}	n_{o máx}	rpm	2300
Velocidad de rotación máx.	a V_g=V_{g máx}		rpm	2500
Flujo máximo	a n=n_{o máx}	q_{vo máx}	L/min	230
Flujo máximo	a n=1500 rpm		L/min	150
Potencia máx	a n=n_{o máx}	P_{o máx}	kW	96
Potencia máx	a n=1500 rpm		kW	62
Par	a Δp=280bar	T_máx	Nm	398
Par	a Δp=100bar	T	Nm	159
Rigidez rotatoria del eje de transmisión	Extremo del eje S	C	Nm/rad	143000
	Extremo del eje R	C	Nm/rad	-
	Extremo del eje U	C	Nm/rad	102900
	Extremo del eje W	C	Nm/rad	117900
	Extremo del eje P	C	Nm/rad	-
Momento de inercia del grupo rotatorio		J	kgm²	0.012
Aceleración angular máx.		a	rad/s²	2700
Volumen de la carcasa		V	L	1
Peso sin transmisión (aprox.)		m	kg	36
Peso con transmisión (aprox.)				45

Tamaño	Desplazamiento (cm³/rev)	Velocidad máx. (rpm)			Flujo máx.(L/min)		Max. power(kw) Δp=350 bar
Tamaño	Desplazamiento (cm³/rev)	n_onm		n_máx	an=n_máx	n=1500rpm	n=n_máx	n=1500rpm
10	10.5	3600	4320		37	15	16	7
18	18	3300	3960		59	27	25	11
28	28	3000	3600		84	42	35	18
45	45	2600	3120		117	68	49	28
60	60	2700	3140		162	90	65	37
63	63	2600	3140		163	95	68	39
72	72	2600	3140		187	108	77	45
85	85	2500	3000		212	128	89	53
100	100	2300	2500		230	150	96	62

Características

Bomba de pistón axial de desplazamiento variable El diseño del plato oscilante proporciona un accionamiento hidrostático suave y eficaz en circuitos abiertos.
Control proporcional del flujo El flujo se ajusta en proporción directa a la velocidad de accionamiento y a la desplazamiento (cilindrada).
Ajuste continuo del flujo La variación continua del desplazamiento se consigue ajustando el ángulo del plato oscilante.
Sólido sistema de rodamientos Garantiza una vida útil prolongada y un funcionamiento seguro.
Altas velocidades de transmisión Capaz de funcionar a altas velocidades de rotación manteniendo la estabilidad.
Relación potencia-peso optimizada Su tamaño compacto mejora la flexibilidad de instalación sin comprometer el rendimiento.
Funcionamiento silencioso Minimiza los niveles sonoros, generando un entorno de trabajo más silencioso.
Buen rendimiento de aspiración Garantiza una entrada eficiente de fluido para un funcionamiento continuo.
Opciones de control avanzado
- Control de presión electrohidráulico para ajustes precisos de presión.
- Control de potencia para optimizar el consumo de energía.
- Control electroproporcional del ángulo del plato oscilante para una mayor capacidad de respuesta.
Tiempo de respuesta rápido Ofrece velocidades de respuesta rápidas para mejorar la eficiencia del sistema.

Tags:
Soluciones hidráulicas industriales
Válvulas hidráulicas
Sistema hidráulico
Válvula de alivio
Válvula de retención
Válvula basculante
Motor de pistones axiales
Válvula direccional
Accesorios hidráulicos
Componentes hidráulicos
Fabricante chino de válvulas hidráulicas

Aplicaciones

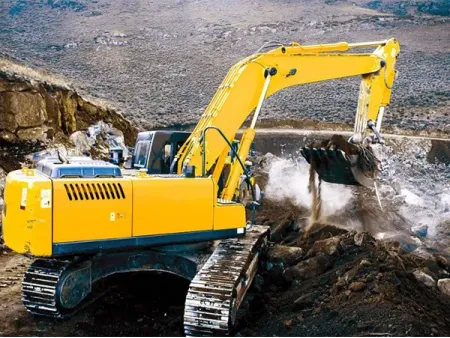

Maquinaria de construcción

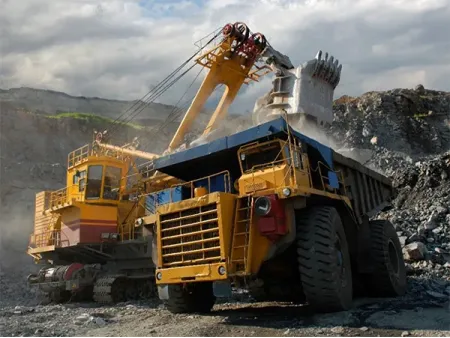

Equipos de minería y canteras

El diseño de esta bomba hidráulica prioriza la eficiencia, la durabilidad y el control, esta bomba de pistones axiales es la aliada ideal para mejorar el rendimiento de su maquinaria. Nuestro equipo está listo para ayudarle a encontrar la solución perfecta según sus requerimientos.
