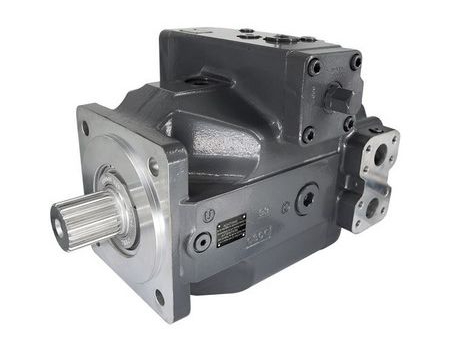

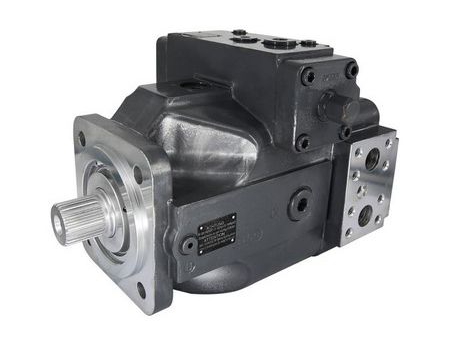

K4VSM Motor variable de pistones axiales, K4VSM
Solicite un presupuesto
- Para circuitos abiertos o cerrados
- Tamaño 40-500
- Presión nominal máxima 350 bar
- Presión máxima pico 420 bar
El motor variable de pistón axial de la serie K4VSM está especialmente diseñado para maquinaria de ingeniería de alta presión. El motor es una bomba de pistón axial oblicuo con una válvula esférica, un rodete grande y una transmisión por eje. El producto es adecuado para accionamiento hidrostático de circuito abierto y cerrado.
Características
- Motor de pistón de desplazamiento variable a través del eje, carcasa de alta rigidez y placa oscilante integral, especialmente diseñada para accionamiento hidrostático en circuitos abiertos y cerrados
- Flujo proporcional a la velocidad, adecuado para accionamiento de velocidad variable
- Motor de regulación de velocidad proporcional, controlado electrónicamente para ajustar la base que puede cambiar continuamente la velocidad de salida
- Transmisión de par del 100% a través del eje para montar bombas adicionales
- Alta relación potencia/peso
- Flujo esférico variable continuamente, desplazamiento de 50% Vmax a Vmax
- Indicador de ángulo de placa oscilante, observa el estado de funcionamiento de la bomba directamente
- Adecuado para unidades que necesitan alta fiabilidad, alta presión, larga vida útil y amplio rango de velocidad
Parámetros técnicos
Tamaño | | | | | | | | ||
Desplazamiento | Vg | cm | 40 | 71 | 125 | 180 | 250 | 355 | 500 |
Max. velocidad de rotación | nmax cont. | rpm | 3700 | 3200 | 2600 | 2400 | 2200 | 2000 | 1800 |
nmax cont.1 | rpm | 4000 | 4000 | - | - | - | - | - | |
Max. flujo en nmax | qVmax | L/min | 148 | 227 | 325 | 432 | 550 | 710 | 900 |
Constante de par | TK | Nm/bar | 0.64 | 1.13 | 1.99 | 2.86 | 3.97 | 5.63 | 7.95 |
Par en Δp = 350 bar | 223 | 395 | 696 | 1002 | 1391 | 1976 | 2783 | ||
Volumen de fluido | L | 0.4 | 2 | 3 | 5 | 7 | 9 | 11 | |
Momento de inercia | J | kgm2 | 0.0043 | 0.0121 | 0.0300 | 0.0500 | 0.0959 | 0.1500 | 0.3325 |
Par de arranque en n = 0 rpm y Δp = 350 bar | Nm(approx) | - | - | 320 | 460 | 564 | 800 | 1127 | |
Peso | m | Kg | 42 | 60 | 107 | 112 | 220 | 235 | 335 |
Aplicaciones

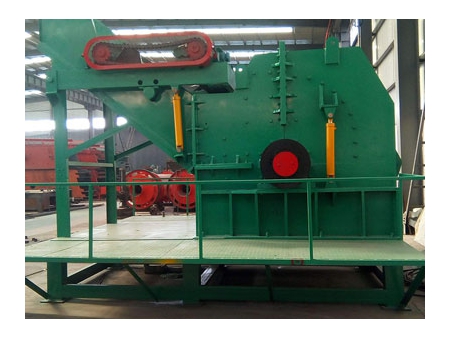

- Trituradora de metal

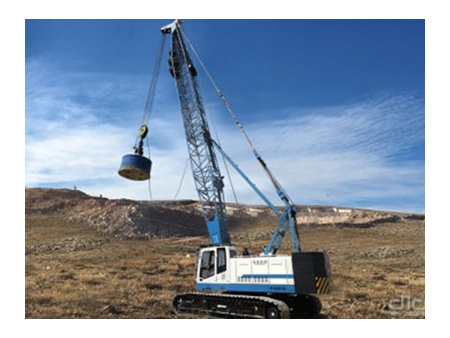

- Máquina compactadora dinámica
