Relé electromagnético miniatura NNC69A-2Z
Solicite un presupuesto
El relé electromagnético miniatura NNC69A-2Z se puede usar en placas de circuitos impresos, sistemas de control industrial y sistemas de control automático.
Características
- Nuestro mini relé eléctrico NNC69A-2Z cuenta con contactos de conmutaión, que incluyen un grupo de (10A/16A) y dos grupos de (5A).
- Se puede soldar directamente sobre la placa de circuito impreso.
Certificados
CCC:2011010303471250
CE: 5400090516
UL:E235027

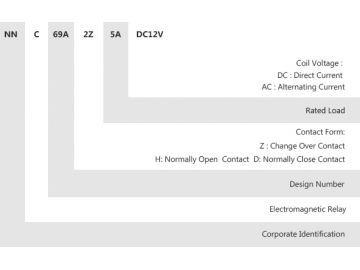

Descripción del modelo
Parámetros del contacto
Tipo de contacto | 2Z,2H,2D |
Carga del contacto | 5A |
Tensión de conmutación máxima | 240VAC 5A 28VDC 5A |
Material del contacto | Aleación de plata |
Bobina del relé
Voltaje nominal V | DC12V | DC24V | DC48V | DC110V |
Corriente nominal (±10%) mA | 44 | 22 | 11 | 4.8 |
Resistencia de la bobina (±10%) Ω | 272 | 1090 | 4363 | 22916 |
Consumo de potencia nominal W | 0.53W | |||
Voltaje de entrada (máximo) V | Por debajo de 75% | |||
Voltaje de salida (mínimo) V | Por encima de 10% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% |
Voltaje nominal V | AC12V | AC24V | AC110V | AC220V |
Corriente nominal (±10%) mA | 83 | 42 | 9 | 5 |
Resistencia de la bobina (±10%) Ω | 50 | 202 | 4278 | 17111 |
Consumo de potencia nominal W | 1.0VA | |||
Voltaje de entrada (máximo) V | Por debajo de 80% | |||
Voltaje de salida (mínimo) V | Por encima de 30% | |||
Voltaje permisible (máximo) V | Voltaje nominal×110% |
Relé electromagnético miniatura NNC69A-2Z
Tiempo de entrada | ≤20ms | |
Tiempo de desconexión | ≤10ms | |
Tensión soportada | Entre los contactos homopolares | 1200VAC/1min (1mA de corriente residual) |
Entre los contactos heteropolares | 1200VAC/1min (1mA de corriente residual) | |
Entre los contactos y la bobina | 5000VAC/1min (1mA de corriente residual) | |
Tamaño | 29 × 13 ×25.5mm | |
Peso | Aproximadamente 17g |

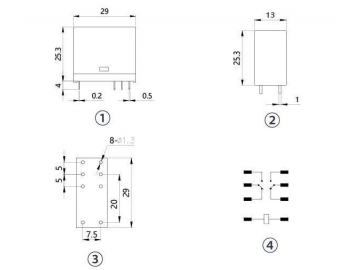

Tamaño y método de instalación del producto
① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
