Explicación del modelo
FPU－25－3－G0－K0
1       2    3    4    5

1. Código del modelo para el kit de carga
2. Manómetro en Mpa: 25 (estándar), 10, 40, 60
3. Longitud de la manguera de carga en metros: 3 (estándar), 6, 10
4. Conexión a la botella de gas: G0 significa conforme a las Normas Nacionales de China, y se puede omitir
5. Caja de almacenamiento (puede ser omitido): K0 significa caja de la unidad de carga y herramientas de reparación, mientras que K1 significa caja sólo para la unidad de carga.

Introducción general
El kit de carga del acumulador hidráulico FPU es un producto versátil que es aplicable para diferentes tipos de acumuladores, incluyendo el tipo de vejiga, el de pistón y el de membrana. Se utiliza para cargar nitrógeno o para detectar o ajustar la presión del gas. Los adaptadores de conexión para válvulas de inflado tienen varias opciones, como UNF 7/8-14, 5/8-18 UNF, 8V1, M28 × 1,5, M27 × 1,5, M16 y M14 × 2 × 1,5.

En funcionamiento, la cabeza de carga debe estar conectada directamente a la válvula de acumulador y la manguera de carga flexible se utiliza para conectar este producto a la fuente de nitrógeno. A continuación, gire el husillo central de la izquierda para abrir la válvula de gas del acumulador para ajustar la presión del gas. Obsérvese que si sólo se desea detectar o reducir la presión del gas, la manguera no es necesaria.

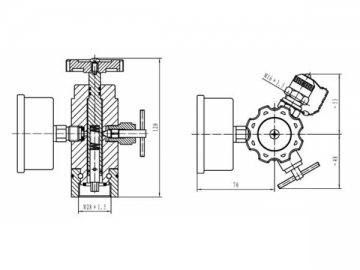

Estructura
Este kit de carga del acumulador se compone de varias partes que son el cuerpo de la válvula (con M28 × 1,5 rosca interior), husillo central, válvula de retención, válvula de purga, manómetro, manguera de carga y varios tipos de adaptadores de conexión (de A1 a A6).

Guía de funcionamiento
1 . Antes de detectar o ajustar la presión de gas con este kit de carga, desconecte el acumulador del sistema hidráulico adjunto y vacíe completamente el medio de trabajo del interior del acumulador.
2 . Durante el proceso de inflado, la presión del gas dentro del cilindro de nitrógeno debe ser alta. O bien, se necesita un dispositivo reforzador de presión.
3 . Conforme a lo solicitado por las normas de seguridad pertinentes , la fuente de nitrógeno debe tener una pureza de nitrógeno de más de 99,8 % .
4 . La rosca interna M28 × 1,5 en el cuerpo de la válvula está diseñada para el acumulador de membrana únicamente. Para los tipos de vejiga o pistón, el operador sólo tiene que conectar el adaptador correspondiente al cuerpo de la válvula.
5 . Después de que la cabeza de carga haya sido enroscada a la válvula de gas del acumulador y la válvula de purga esté cerrada, gire el tornillo de cabeza hexagonal hacia la izquierda para abrir la válvula de gas.
6 . A continuación abra la válvula de purga con cuidado para liberar nitrógeno.
7 . Está estrictamente prohibido llenar de aire u oxígeno el acumulador. De lo contrario, se producirá un grave explosión.
