Serie LS1
Actuador hidráulico rotativo / Actuador hidráulico rotatorio
Actuador hidráulico rotativo que es utilizado para articulaciones de brazos robóticos
Los actuadores hidráulicos Lionshare estan diseñados para aplicaciones con limitaciones de espacio, ya que ofrecen un empuje robusto y una fuerte resistencia a los impactos. Estos actuadores cuentan con ángulos de rotación de 180°, 360° o con un valor personalizado y con disponibilidad de modelos con o sin válvula de equilibrio. La válvula de equilibrio seleccionada tiene una relación piloto de 3:1 y un ajuste de presión de desbordamiento 21MPa. La válvula de equilibrio no solo permite que el actuador se detenga en cualquier posición sino tambien proporciona una torsión de retención. A su vez, el actuador tiene una forma protectora contra daños mecánicos en casos de cargas inversas excesivas.
| Modelo | 2 | 3 | 6 | 10 | 16 | 27 |
| Par de accionamiento [Nm]@21MPa | 180 | 320 | 600 | 1000 | 1600 | 2700 |
| Par de retención [Nm]@21MPa | 630 | 120 | 1900 | 3800 | 5700 | 9400 |
| Max. momento [Nm] | 560 | 1000 | 2200 | 5600 | 9000 | 11200 |
| Capacidad Radial [kg] | 900 | 1350 | 1850 | 3600 | 4980 | 6700 |
| Capacidad Axial [kg] | 900 | 1350 | 1850 | 3600 | 4980 | 6700 |
| Desplazamiento 180° [cc] | 63.9 | 121 | 192 | 365 | 552 | 914 |
| Desplazamiento 360° [cc] | —— | 243 | 384 | 733 | 1105 | 1829 |
| Peso 180° [kg] | 6.4 | 10 | 14.2 | 26 | 43.3 | 57 |
| Peso 360° [kg] | —— | 12.8 | 19.2 | 35 | 54.5 | 83 |

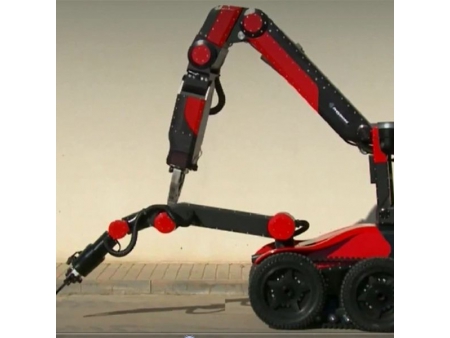

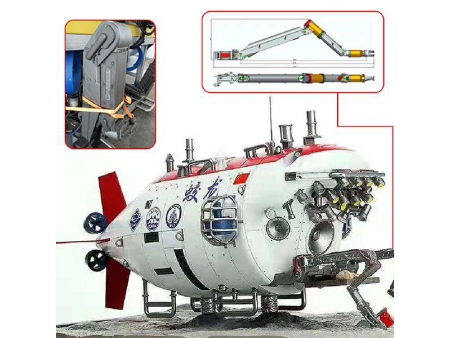

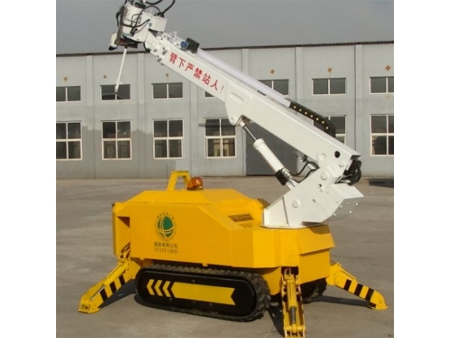

Brazo robótico, Brazo robótico submarino, líneas de producción automatizadas, rotación de juntas robóticas y rotacíon de piezas estructurales de máquina de herramienta.
- Diseño compacto y altamente integrado
- Peso ligero
- Cero holgura
- Optimización y bajo consumo de energía
- Alta capacidad de carga y torsión de funcionamiento
- Q - Salida de brida única
- R - Montaje de brida trasera
