Trituradora de minerales
CITIC HIC apuesta por la innovación tecnológica desde hace 60 años. Después de años de construcción y desarrollo, hemos logrado notables avances en el rendimiento de equipos, control inteligente, mantenimiento y servicios de suministro de repuestos, alcanzando el nivel avanzado internacional de la industria de procesamiento de minerales. Nuestras trituradoras se han exportado a muchos países como Suecia y Brasil, en donde se utilizan ampliamente en la trituración gruesa de minerales de hierro, cobre, oro y molibdeno. Nuestros numerosos proyectos exitosos demuestran nuestra capacidad para proporcionar soluciones de equipos de trituración seguras, confiables, energéticamente eficientes y eficientes.
- Concepto de diseño, siguiendo de cerca la filosofía de protección del medio ambiente y ahorro de energía
- Amplia experiencia en el diseño y la fabricación de trituradoras
- Trituradoras con estructuras únicas y resistentes para una alta fiabilidad y un funcionamiento seguro
- Fabricación e inspección en conformidad con las normas internacionales
- Control inteligente e inspección a distancia
- Diseño ergonómico para facilitar el manejo y el mantenimiento
- Trituradoras con cavidades de estructura única, hecha con materiales duraderos para prolongar la vida útil del revestimiento de la trituradora
- Servicio de seguimiento integral
- Una gama completa de piezas de recambio, así como servicios de optimización y actualización

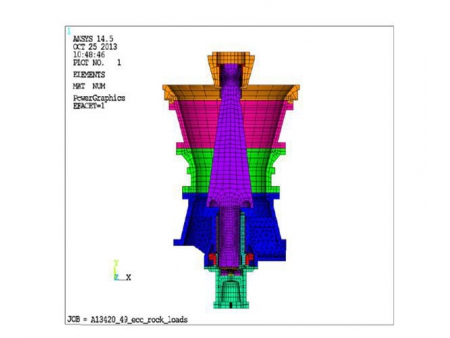

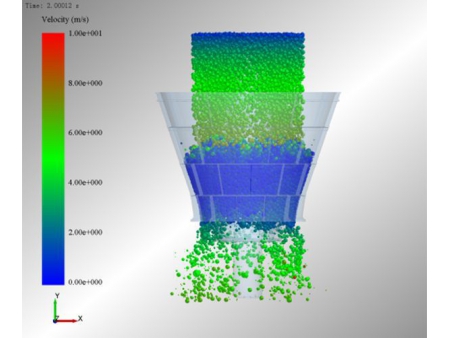

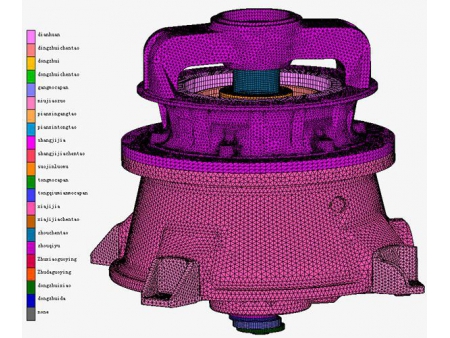

Los ingenieros de CITIC HIC utilizan el software EDEM para simular una variedad de condiciones diferentes, evaluar los parámetros de la trituradora y realizar análisis de elementos finitos de cargas dinámicas, fallas de fatiga, lubricación, flujo de fluidos y cinemática para diseñar y fabricar equipos de trituración que mejor cumplan con los requisitos del cliente para las características del mineral, la distribución del tamaño de partícula y la productividad.

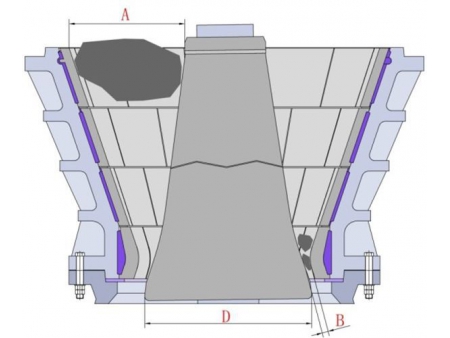

| Modelo | Abertura de alimentación | Tamaño máx. de alimentación | Abertura de descarga | Capacidad de trituración | Diámetro de la base del manto | Motor | Peso de la trituradora | |
| Potencia | Velocidad de rotación | |||||||
| mm | mm | mm | t/h | mm | kW (Max.) | r/min | t | |
PXZ 42-65 | 1100 | 900 | 140-175 | 1800-2850 | 1650 | 400 | 590 | 122 |
PXZ 50-65 | 1270 | 1050 | 150-175 | 2200-2950 | 1650 | 400 | 590 | 158 |
PXZ 54-75 | 1375 | 1180 | 150-200 | 2620-4000 | 1910 | 650 | 590 | 229 |
PXZ 62-75 | 1600 | 1400 | 150-200 | 2670-4325 | 2000 | 650 | 590 | 284 |
PXZ 60-89 | 1524 | 1300 | 160-230 | 4200-5810 | 2260 | 800 | 590 | 355 |
PXZ 60-113 | 1524 | 1300 | 160-260 | 5430-10000 | 2870 | 1200 | 590 | 552 |
Trituradora Giratoria, Modelo Nuevo Serie PXZ Ⅲ
| Modelo | Abertura de alimentación | Tamaño máx. de alimentación | Abertura de descarga | Capacidad de trituración | Peso de la trituradora |
| mm | mm | mm | t/h | t | |
PXZ 42-65Ⅲ | 1100 | 900 | 140-175 | 2300-5250 | 123 |
PXZ 50-65Ⅲ | 1270 | 1050 | 150-175 | 2400-6350 | 159 |
PXZ 54-75Ⅲ | 1375 | 1180 | 150-200 | 2900-7500 | 231 |
PXZ 63-79Ⅲ | 1600 | 1400 | 150-200 | 3000-8750 | 285 |
PXZ 60-89Ⅲ | 1524 | 1300 | 160-230 | 4500-12500 | 356 |
PXZ 70-89Ⅲ | 1778 | 1450 | 160-230 | 5000-15000 | 432 |
PXZ 60-113Ⅲ | 1524 | 1300 | 160-300 | 5600-17000 | 553 |
| Modelo | Abertura de alimentación | Tamaño máx. de alimentación | Abertura de descarga CSS | Capacidad de trituración | Velocidad del eje excéntrico | Potencia del motor | Peso de la trituradora |
| mm | mm | mm | t/h | r/min | kW | t | |
| PE510×800 | 510×800 | 400 | 50-175 | 70-350 | 350 | 75 | 11 |
PE580×930 | 580×930 | 500 | 60-175 | 120-420 | 330 | 90 | 13 |
PE760×1000 | 760×1000 | 600 | 70-200 | 150-500 | 260 | 110 | 24 |
PE850×1100 | 850×1100 | 700 | 70-200 | 180-600 | 230 | 160 | 30 |
PE950×1250 | 950×1250 | 800 | 100-250 | 280-810 | 220 | 160 | 45 |
PE1100×1200 | 1100×1200 | 900 | 125-275 | 330-850 | 220 | 185 | 51 |
PE1100×1400 | 1100×1400 | 900 | 125-275 | 380-1050 | 220 | 200 | 62 |
PE1200×1400 | 1200×1400 | 1000 | 125-250 | 360-900 | 220 | 200 | 58 |
PE1200×1600 | 1200×1600 | 1000 | 150-300 | 480-1100 | 220 | 250 | 93 |
PE1300×1700 | 1300×1700 | 1100 | 150-300 | 520-1250 | 220 | 300 | 83 |
PE1500×2000 | 1500×2000 | 1200 | 175-300 | 720-1500 | 200 | 400 | 154 |
| Modelo | Capacidad de trituración | Tamaño máx. de alimentación | Trituradora giratoria hidráulica | Ancho de abertura de alimentación | Ancho de abertura de descarga | Capacidad de la cinta transportadora | Grúa giratoria |
| t/h | mm | mm | mm | t/h | |||
PSZ 2000-B | 1500-2950 | 1000-1200 | PXZ 42-65 | 1070/1270 | 150-180 | >2000 | Gancho principal 60t |
| PXZ 50-65 | Gancho auxiliar 20t | ||||||
PSZ 3000-B | 2200-3600 | 1100-1400 | PXZ 63-79 | 1600/1370 | 150-200 | >3000 | Gancho principal 70t |
| PXZ 54-75 | Gancho auxiliar 20t | ||||||
PSZ 4000-B | 4200-5600 | 1200-1300 | PXZ 60-89 | 1500 | 160-230 | >4000 | Gancho principal 80t |
| Gancho auxiliar 20t | |||||||
PSZ 8000-B | 5400-10000 | 1200-1400 | PXZ 60-113 | 1500 | 175-260 | >8000 | Gancho principal 125t |
| Gancho auxiliar 20t |
| Modelo | Abertura de alimentación | Tamaño máx. de alimentación | Abertura de descarga | Capacidad de trituración | Velocidad del manguito excéntrico | Ajuste del eje principal | Potencia del motor | Elevación máxima durante el mantenimiento | Peso de la trituradora |
| mm | mm | mm | t/h | r/min | kW | t | t | ||
CCS420C | 250-320 | 200-250 | 20-50 | 80-230 | 200-250 | Ajuste hidráulico | 90 | 2.5 | 7.1 |
CCS430C | 300-400 | 250-350 | 20-50 | 100-350 | 200-250 | 150 | 5.2 | 12.3 | |
CCS440C | 400-550 | 300-450 | 25-55 | 200-500 | 200-250 | 220 | 8.5 | 20 | |
CCS660C | 570-700 | 450-600 | 35-75 | 300-1000 | 200-250 | 315 | 16 | 36 | |
CCS420 | 50-180 | 30-150 | 5-30 | 40-120 | 230-280 | 90 | 1.5 | 5.5 | |
CCS430 | 60-220 | 40-180 | 8-35 | 80-220 | 230-280 | 150 | 3 | 9.5 | |
CCS440 | 85-250 | 65-200 | 8-40 | 100-400 | 230-280 | 220 | 5 | 14.5 | |
CCS660 | 90-350 | 70-280 | 10-50 | 150-700 | 230-280 | 315 | 8 | 24.5 | |
CCS870 | 100-380 | 80-300 | 10-70 | 200-1500 | 230-280 | 520 | 13 | 51 | |
CCS880 | 120-420 | 100-360 | 15-75 | 350-2000 | 230-280 | 600 | 23 | 71.5 | |
CCS890 | 150-450 | 120-380 | 16-75 | 350-2600 | 230-280 | 750 | 25 | 79 |
| Modelo | Peso (kg) | Velocidad del eje principal | Potencia | Nota | ||||
| Peso total | Elevación máxima durante instalación | Elevación máxima durante el mantenimiento | Conjunto de conos fijos | Conjunto de cono movible | ||||
| (r/min) | (kW) | |||||||
CC200 | 11000 | 3850 | 2900 | 2900 | 1500 | 750-1200 | 132 | Trabajo liviano |
CC300 | 16500 | 5770 | 4100 | 4100 | 2200 | 700-1200 | 200 | Trabajo liviano |
CC400 | 24500 | 8570 | 5500 | 5500 | 3500 | 700-1000 | 315 | Trabajo liviano |
CC500 | 35000 | 12300 | 8360 | 8360 | 6100 | 700-1000 | 355 | Trabajo liviano |
CC800 | 72000 | 26500 | 21000 | 21000 | 11500 | 700-1000 | 630 | Trabajo liviano |
CC500M | 48000 | 17900 | 16300 | 16300 | 6400 | 700-1000 | 450 | Trabajo pesado |
CC800M | 122500 | 45500 | 27000 | 27000 | 16500 | 700-1000 | 630 | Trabajo pesado |
CC1000M | 155000 | 58500 | 33800 | 33800 | 18000 | 700-1000 | 800 | Trabajo pesado |
Compañía Minera Sueca LKAB
Prueba de la planta de trituración giratoria semimóvil (PSZ3000)
Compañía Minera Sueca LKAB

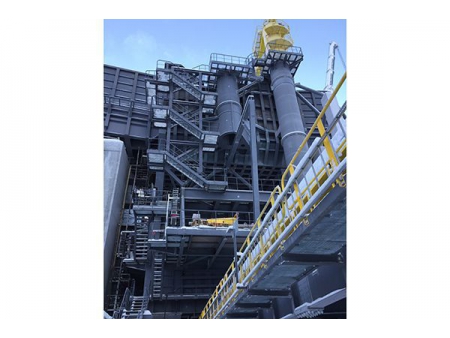

Planta de trituración giratoria semimóvil (PSZ3000)
Minera Brasileña Vale SA
Trituradora giratoria hidráulica (PXZ-1500Ⅱ)
- Alta rentabilidad
Las trituradoras de CITIC HIC tienen la capacidad y el rendimiento igual al de las marcas de renombre mundial; nuestras máquinas de trituración se han introducido con éxito en los mercados europeo y americano - Tasa de fallas baja
Excelente calidad y rendimiento - Costos asequibles
Alta tasa de funcionamiento, fácil mantenimiento, menos costos de mano de obra - Servicios integrales
Orientación para la instalación in situ, soporte durante la puesta en marcha, funcionamiento, aceptación de los equipos (sistemas mecánicos, hidráulicos y eléctricos), supervisión a distancia y diagnóstico de averías, resolución de problemas y mantenimiento, así como suministro de piezas de recambio originales de calidad
- Fabricación

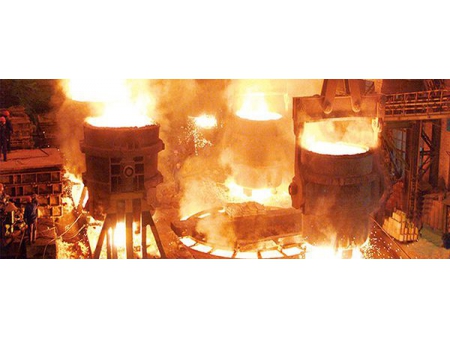

Capacidad de tratamiento térmico
Con un solo proceso se puede lograr 900t de acero fundido refinado, lingotes de acero de 600t, 600t de piezas fundidas, 400t de forja máxima, 200t de fundición gris, 150t de fundición nodular y 20t de fundición no ferrosa. - Servicios
Servicio técnico de por vida
Con tecnología avanzada y vasta experiencia, CITIC HIC puede optimizar individualmente los procesos y el rendimiento de acuerdo con las necesidades y requerimientos de cada cliente en cada paso clave. Nuestros servicios de por vida incluyen instalación de equipos, pruebas, mantenimiento, reacondicionamiento, monitoreo y diagnóstico remotos, actualizaciones y modificaciones, y garantías de desempeño.
