Líder Mundial en la Fabricación de Molinos para Procesamiento de Minerales

Durante más de 60 años, en CITIC Heavy Industries (CITIC HIC) nos hemos centrado en brindarles a nuestros clientes molinos para minerales eficientes, de alta calidad y que a la vez ahorran energía. Somos una empresa avalada por nuestra excelente capacidad de I D, tecnología de fabricación, estrictas medidas de control de calidad y excelente servicio al cliente.

Nuestro equipo técnico y especialistas en ventas están a su disposición para ayudarlo a elegir el molino que mejor se adapte a sus requerimientos, a través de un sistema de servicios integrales que incluye análisis de minerales, selección de molinos, optimización de procesos, diseño y fabricación de equipos, instalación y puesta en marcha, suministro de repuestos y capacitación correspondiente, etc.

Entendemos que un molino eficiente no es asunto sencillo, es necesario tener en cuenta la integración intencional basada en el diseño del equipo, la optimización del proceso de fabricación, la selección de materiales y la garantía de calidad.

Hasta ahora, CITIC HIC ha producido y entregado más de 1.550 molinos para procesamiento de minerales, con una potencia total instalada de 3.900MW. Nuestros molinos de gran tamaño tienen una cuota de mercado del 85% en la industria minera nacional y se exportan a más de 50 países y regiones. Esto es prueba de que somos el principal fabricante y proveedor mundial de máquinas de molienda de minerales.

Todos los molinos que fabricamos están certificados según las normas ASTM, NEMA, AGMA, AWS y ANSI, y si es necesario, pueden fabricarse según otras normas internacionales o normas de seguridad locales.

Características principales

Somos desarrolladores de normas nacionales para molinos
Poseemos más de 80 patentes, incluidas más de 30 patentes de invención
Ganador del primer lote de la empresa de demostración campeona en la fabricación de molinos, prescrito por el Ministerio de Industria de China.

Especificaciones técnicas

Modelo	Diámetro del molino	Longitud del molino	Volumen efectivo del molino	Capacidad máx. de carga de bolas	Velocidad de rotación	Potencia del motor
Modelo	mm	mm	m³	t	r/min	kW
AG-40×□	4000	1400-3600	17-42	2-6	16.2	220-540
AG-45×□	4500	1600-4100	24-61	3-9	15.3	320-830
AG-50×□	5000	1800-4500	34-83	5-12	14.5	500-1200
AG-55×□	5500	1800-5000	42-112	6-16	13.8	630-1700
AG-61×□	6100	2400-5500	69-152	10-21	13.1	1050-2400
AG-67×□	6700	2600-6000	93-201	13-28	12.5	1500-3300
AG-73×□	7300	2800-6600	120-264	17-37	12	2000-4500
AG-80×□	8000	3200-7200	160-347	22-48	11.4	2800-6200
AG-86×□	8600	3400-7700	197-429	27-60	11	3500-7900
AG-92×□	9200	3700-8300	246-530	34-74	10.7	4500-10000
AG-98×□	9800	3900-8800	296-640	41-89	10.3	5600-12500
AG-104×□	10400	4200-9400	359-770	50-107	10	7000-15400
AG-110×□	11000	4400-9900	422-909	59-127	9.8	8400-19000
AG-116×□	11600	4600-10400	492-1064	69-148	9.5	10000-22000
AG-122×□	12200	4900-11000	580-1246	81-174	9.2	12000-27000

Modelo	Diámetro del molino	Longitud del molino	Volumen efectivo del molino	Capacidad máx. de carga de bolas	Velocidad de rotación	Potencia del motor
Modelo	mm	mm	m³	t	r/min	kW
SAG-40×□	4000	1600-3600	19-42	13-29	16.2	310-710
SAG-45×□	4500	1800-4100	27-61	19-43	15.3	470-1100
SAG-50×□	5000	2000-4500	38-83	27-58	14.5	700-1500
SAG-55×□	5500	2200-5000	51-112	36-78	13.8	960-2200
SAG-61×□	6100	2400-5500	69-152	48-106	13.1	1400-3100
SAG-67×□	6700	2700-6000	93-201	65-140	12.5	2000-4300
SAG-73×□	7300	2900-6600	120-264	84-184	12	2600-5900
SAG-80×□	8000	3200-7200	160-347	112-242	11.4	3600-8100
SAG-86×□	8600	3400-7700	197-429	137-299	11	4600-10000
SAG-92×□	9200	3700-8300	246-530	172-370	10.7	5900-13000
SAG-98×□	9800	3900-8800	296-640	206-446	10.3	7300-16000
SAG-104×□	10400	4200-9400	359-770	250-537	10	9100-20000
SAG-110×□	11000	4400-9900	422-909	294-634	9.8	11000-25000
SAG-116×□	11600	4600-10400	492-1064	343-742	9.5	13000-30000
SAG-122×□	12200	4900-11000	580-1246	405-869	9.2	16000-36000

1. El diámetro del molino es el diámetro interior de la carcasa del molino y la longitud del molino es la distancia entre los dos extremos con bridas. La longitud efectiva de molienda es determinada por la dimensión de los revestimientos de los extremos y la parrilla. El volumen efectivo es el volumen disponible en el interior del molino, excluyendo el volumen del revestimiento de la carcasa y el revestimiento del extremo, pero incluyendo el volumen de los dos conos del extremo.
2. El tamaño de las partículas no es superior a 350 mm.
3. La carga máxima de bolas para los molinos autógenos AG se calcula en un 3% del volumen efectivo del molino, mientras que la carga de bolas para los molinos semiautógenos se calcula en un 15% del volumen del molino.
4.La velocidad de funcionamiento es generalmente el 75% de la velocidad crítica del molino, y la regulación de la velocidad de frecuencia variable idealmente está entre el 5% y el 10% de la velocidad nominal.

Modelo	Diámetro del molino	Longitud del molino	Volumen efectivo del molino	Capacidad máx. de carga de bolas	Velocidad de rotación	Potencia del motor
Modelo	mm	mm	m³	t	r/min	kW
MQY-09×□	900	1100-2100	0.6-1.2	1-2	34.8-39.5	11-15
MQY-12×□	1200	1600-2900	1.6-2.8	3-5	29.8-33.9	22-45
MQY-15×□	1500	2000-3600	3.2-5.7	6-11	26.5-30.1	55-110
MQY-21×□	2100	2700-5000	9-16	17-30	22.3-25.3	160-315
MQY-24×□	2400	3100-5800	13-24	24-45	20.8-23.6	250-460
MQY-27×□	2700	3500-6500	19-34	35-65	19.6-22.2	380-710
MQY-32×□	3200	4200-7700	32-58	58-108	17.9-20.4	700-1300
MQY-36×□	3600	4500-8600	45-83	84-154	16.9-19.2	1000-1900
MQY-40×□	4000	5100-8800	61-103	108-182	15.6-17.3	1400-2400
MQY-43×□	4300	5500-9400	80-132	141-233	15.0-16.7	1900-3100
MQY-45×□	4500	5800-9800	92-151	163-267	14.7-16.3	2200-3600
MQY-48×□	4800	6100-10400	111-184	196-325	14.2-15.8	2700-4500
MQY-50×□	5000	6400-11000	126-210	223-370	13.9-15.5	3100-5200
MQY-52×□	5200	6700-11300	142-232	250-410	13.6-15.2	3600-6000
MQY-55×□	5500	7100-11500	169-266	298-469	12.9-14.0	4000-6300
MQY-58×□	5800	7400-12000	196-310	319-504	12.6-13.6	4800-7600
MQY-60×□	6000	7700-12500	219-345	356-561	12.3-13.4	5400-8600
MQY-62×□	6200	8000-12600	242-372	371-571	12.1-13.2	5900-9200
MQY-64×□	6400	8200-13000	264-409	406-628	11.9-13.0	6500-10100
MQY-67×□	6700	8600-13500	304-467	467-716	11.7-12.7	7700-11900
MQY-70×□	7000	9000-13600	348-515	485-718	11.4-12.4	8600-12800
MQY-73×□	7300	9400-14000	395-577	570-832	11.2-12.1	10000-14700
MQY-76×□	7600	9800-14600	447-653	644-941	10.9-11.9	11500-17000
MQY-79×□	7900	10200-15000	501-724	675-977	10.7-11.7	12700-18400
MQY-82×□	8200	10600-15500	561-807	756-1088	10.5-11.4	14500-20800
MQY-85×□	8500	11000-16000	625-895	843-1207	10.3-11.2	16400-23600

1. El diámetro del molino se refiere al diámetro del interior de la carcasa del molino, mientras que la longitud del molino se refiere a la longitud efectiva de molienda.
2. El tamaño de las partículas no debe ser superior a 25 mm.

Modelo	Diámetro del molino	Longitud del molino	Volumen efectivo del molino	Capacidad máx. de carga de bolas	Velocidad de rotación	Potencia del motor
Modelo	mm	mm	m³	t	r/min	kW
MQ-09×□	900	900-1800	0.45-0.9	0.96-1.9	34.8-39.5	7.5-15
MQ-12×□	1200	1200-2400	1.1-2.2	2.4-4.7	29.8-33.9	22-45
MQ-15×□	1500	1500-3000	2.2-4.5	4.7-9.7	26.5-30.1	55-90
MQ-21×□	2100	2200-4000	7-12	15-27	22.3-25.3	140-250
MQ-24×□	2400	2400-4500	10-18	21-39	20.8-23.6	210-355
MQ-27×□	2700	2100-5400	11-28	23-59	19.6-22.2	260-630
MQ-32×□	3200	3000-6400	22-47	46-98	17.9-20.4	500-1120
MQ-36×□	3600	3900-7000	36-64	75-135	16.9-19.2	1000-1800
MQ-40×□	4000	4500-7200	52-83	103-165	15.6-17.3	1400-2200
MQ-43×□	4300	4700-7500	63-100	125-200	15.0-16.7	1600-2500
MQ-45×□	4500	5000-7700	73-113	147-226	14.7-16.3	2000-3100
MQ-48×□	4800	5300-7900	89-132	178-265	14.2-15.8	2200-3300
MQ-50×□	5000	5500-8100	100-147	199-293	13.9-15.5	2600-3800
MQ-52×□	5200	5700-8300	112-163	224-326	13.6-15.2	3000-4300
MQ-55×□	5500	6000-8500	132-187	265-375	12.9-14.0	3700-5200

Modelo	Diámetro del molino	Longitud del molino	Volumen efectivo del molino	Capacidad máx. de carga de bolas	Velocidad de rotación	Potencia del motor
Modelo	mm	mm	m³	t	r/min	kW
MQG-09×□	900	900-1800	0.45-0.9	0.96-1.9	34.8-39.5	7.5-15
MQG-12×□	1200	1200-2400	1.1-2.2	2.4-4.7	29.8-33.9	22-45
MQG-15×□	1500	1500-3000	2.2-4.5	4.7-9.7	26.5-30.1	55-90
MQG-21×□	2100	2200-4000	7-12	15-27	22.3-25.3	140-250
MQG-24×□	2400	2400-4500	10-18	21-39	20.8-23.6	210-355
MQG-27×□	2700	2100-5400	11-28	23-59	19.6-22.2	260-630
MQG-32×□	3200	3000-6400	22-47	46-98	17.9-20.4	500-1120
MQG-36×□	3600	3900-7000	36-64	75-135	16.9-19.2	1000-1800
MQG-40×□	4000	4500-7200	52-83	103-165	15.6-17.3	1400-2200
MQG-43×□	4300	4700-7500	63-100	125-200	15.0-16.7	1600-2500
MQG-45×□	4500	5000-7700	73-113	147-226	14.7-16.3	2000-3100

Modelo	Diámetro del molino	Longitud del molino	Volumen efectivo del molino	Capacidad máx. de carga de bolas	Velocidad de rotación	Potencia del motor
Modelo	mm	mm	m³	t	r/min	kW
MB-09×□	900	1400-2200	0.7-1.1	1.5-2.3	29.7-33.5	11-15
MB-12×□	1200	1800-2500	1.6-2.3	3.6-5.0	25.2-28.5	30-37
MB-15×□	1500	2100-3000	3.1-4.5	7-10	22.3-25.2	75-95
MB-21×□	2100	3000-3600	9.1-10.9	20-24	18.7-21.2	175-210
MB-27×□	2700	3600-4500	18.2-22.8	40-50	16.5-18.5	360-450
MB-32×□	3200	4500-5400	32.2-38.7	71-85	14.6-16.6	630-800
MB-36×□	3600	4500-6000	40.8-54.4	90-20	13.8-15.6	1000-1250
MB-40×□	4000	5000-6000	56.7-68.0	125-150	13.0-14.8	1250-1500
MB-43×□	4300	5000-6000	66.0-79.2	145-174	12.5-14.2	1400-1800
MB-45×□	4500	5000-6000	72.6-87.1	160-192	12.2-13.9	1600-2000
MB-47×□	4700	5500-6500	87.4-103.3	192-227	12.0-13.6	1800-2200

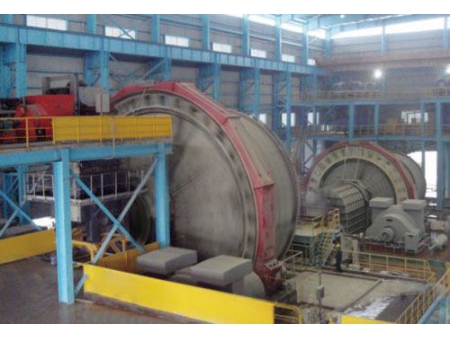

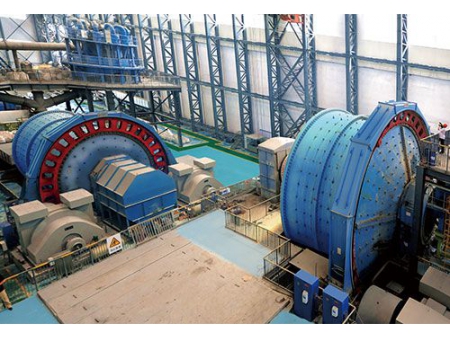

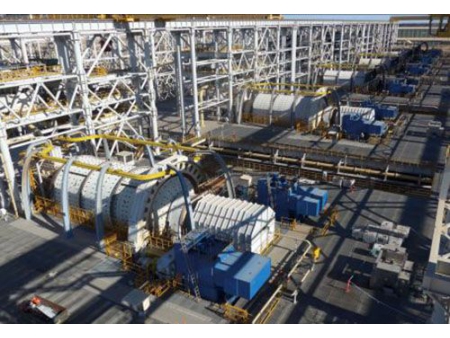

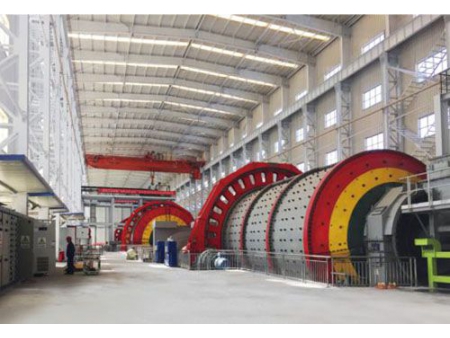

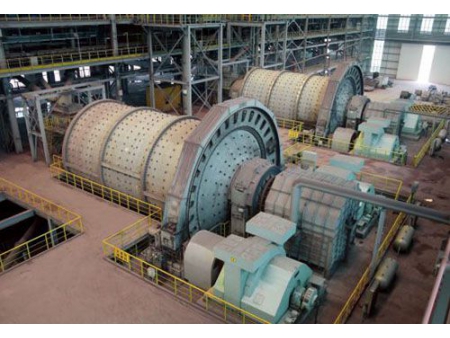

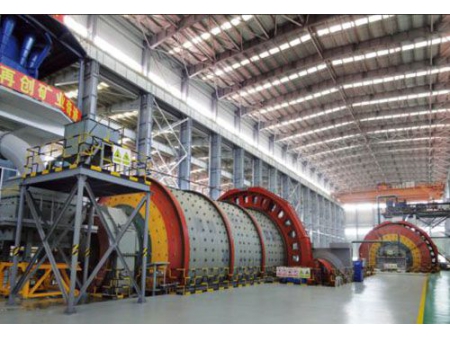

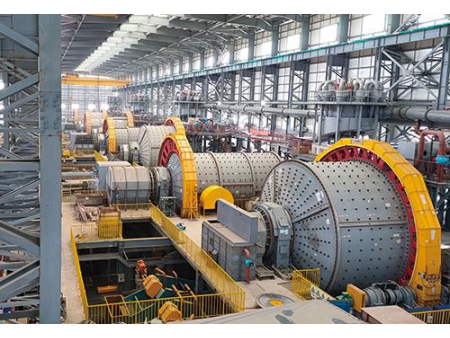

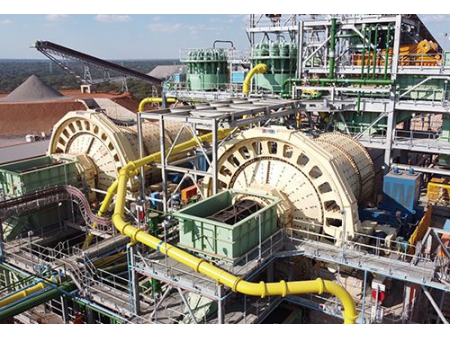

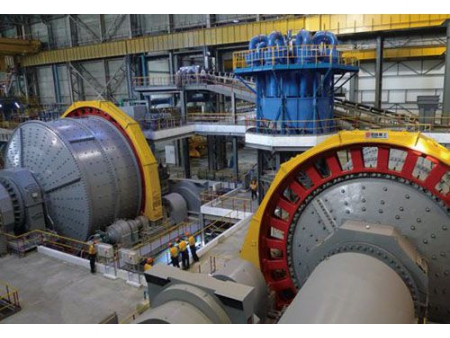

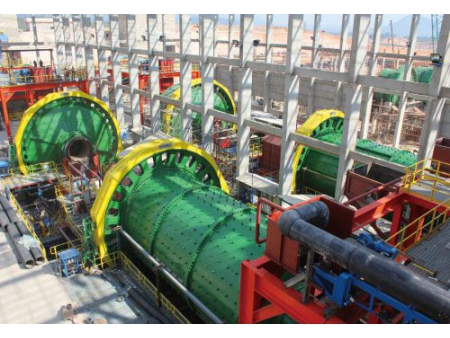

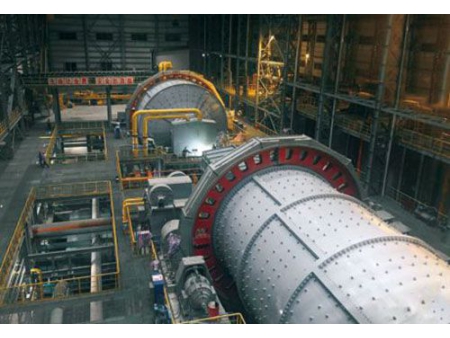

Casos de estudio

Los proyectos que hemos ejecutado a lo largo de los años son prueba de nuestra excelencia. CITIC HIC ha diseñado y suministrado seis molinos autógenos de Ø12,2m x 11m (28.000kW sin engranajes) y seis molinos de bolas de descarga por desbordamiento de Ø7,9 x 13,6m (2 x 9.000kW con engranajes) para el proyecto Sino Iron en Australia. Para el proyecto de cobre de Zijin Mining Heilongjiang Duobao Mountain, nos hicimos cargo de la fabricación y suministro de molinos semiautógenos (SAG) de Ø11 x 6,4m (2 x 9000kW) y un molino de bolas de descarga de desbordamiento de Ø7,9 x 13,6m (2 x 9000kW), que actualmente están funcionando in problema alguno.

Proyecto de minería de cobre Yulong de Western Mining Group en el Tíbet
(Altitud 4660m 60,000t/d)

4 molinos semiautógenos SAG, Ø8.8×4.8m
4 molinos de bolas de descarga de desbordamiento, Ø6.2×10.5m

Mina de cobre Kamoa-Kukula Fase I y II, Rwpública Democrática del Congo
(11,400t/d)

2 molinos de bolas de descarga de desbordamiento, Ø6.1×9.75m

Proyecto Sino Iron en Australia (240,000t/d)

6 molinos de bolas de descarga de desbordamiento, Ø7.9m×13.6m

Proyecto de minería de oro y cobre de Zijing Mining (45.000t/d)

1 molino semiautógeno SAG, Ø11×5.4m
1 molinos de bolas de descarga de desbordamiento, Ø7.9×13.6m

Proyecto Minero del Grupo Nacional de Oro de China en Mongolia Interior

Proyecto Minero de Cobre-molibdeno de Wunugetushan Fase II (42,000t/d)
1 molino semiautógeno SAG, Ø11×5.4m
1 molinos de bolas de descarga de desbordamiento, Ø7.9×13.6m

Corporación Grupo Nacional de Oro de China, Tibet Huatailong

Proyecto minero de cobre-polimetálica de Jiama Fase II (40,000t/d)
2 molinos semiautógeno SAG, Ø10.37×5.19m
2 molinos de bolas de descarga de desbordamiento, Ø7.32×12.50m

Proyecto Minero de Molibdeno del Grupo JDC (20,000t/d)

1 molino semiautógeno SAG Ø10.37×5.19m
1 molinos de bolas de descarga de desbordamiento, Ø7.32×12m

Proyecto de Mina de Cobre Dexing de la Corporación de Cobre de Jiangxi (22,500t/d)

1 molino semiautógeno SAG Ø10.37×5.19m
1 molinos de bolas de descarga de desbordamiento, Ø7.32×10.68m

Proyecto Minero de Cobre de la Empresa Minera Mongola Erdenet (20,000t/d)

1 molino semiautógeno SAG Ø9.75×4.88m
1 molinos de bolas de descarga de desbordamiento, Ø6.71×9.75m

Proyecto Minero de Oro KSO del Grupo Phonesack en Laos (83,000t/d)

6 molinos semiautógeno SAG, Ø8.8×4.8m
1 molino semiautógeno, Ø8.8×5.5m
6 molinos de bolas de descarga de desbordamiento, Ø6.2×11.5m

Proyecto Minero de Hierro Yuanjiacun del Grupo TISCO (70,000t/d)

3 molinos de bolas de descarga de desbordamiento, Ø7.32×11.28m
3 molinos de bolas de descarga de desbordamiento, Ø7.32×12.50m

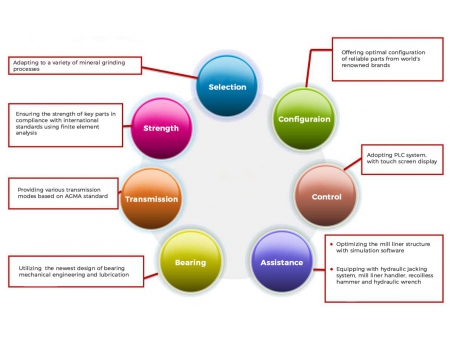

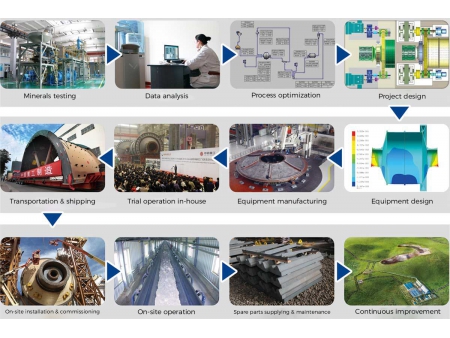

Soluciones integrales para molienda de minerales

¿Por qué elegir los molinos fabricados por CITIC HIC?

Excelente rentabilidad
Los molinos fabricados por CITIC HIC son reconocidos como productos únicos, líderes en la industria manufacturera china. CITIC HIC es responsable de establecer los estándares nacionales para los molinos semiautógenos (SAG) y los molinos de bolas, respaldados por una sólida base de datos, tecnología de proceso optimizada, conceptos de diseño modernos y una experiencia de 60 años en el desarrollo y el fomento de tecnología innovadora.
Alta tasa de funcionamiento
Nuestros productos se caracterizan por su larga vida útil; la durabilidad de nuestros equipos se basa en el uso de normas internacionales, materiales de alta calidad y tecnología de procesamiento avanzada.
Procesos respetuosos con el medio ambiente y con bajas emisiones de carbono
La tecnología de control inteligente y los materiales resistentes al desgaste de larga duración garantizan operaciones con bajas emisiones de carbono y respetuosas con el medio ambiente.
Servicios integrales
Nuestra red de servicio se extiende por todo el mundo, y nuestro equipo de servicio de profesionales experimentados es confiable y está dispuesto a ayudarlo a encontrar el equipo que mejor se adecúe a sus requerimientos. Tenemos la capacidad responder rápidamente a las necesidades de los clientes y brindarles servicios integrales para garantizar el buen funcionamiento de la máquina a través de monitoreo y diagnóstico en línea, actualizaciones de productos y mejora continua de procesos.

Fabricación

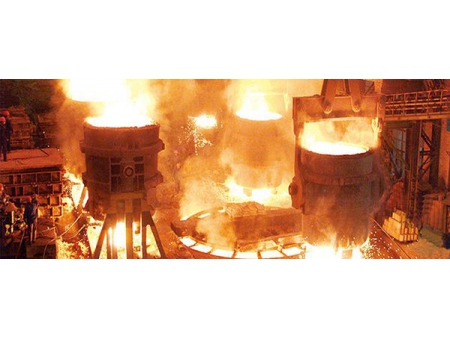

Capacidad de tratamiento térmico
Con un solo proceso se puede lograr 900t de acero fundido refinado, lingotes de acero de 600t, 600t de piezas fundidas, 400t de forja máxima, 200t de fundición gris, 150t de fundición nodular y 20t de fundición no ferrosa.
Servicios
Servicio técnico de por vida
Con tecnología avanzada y vasta experiencia, CITIC HIC puede optimizar individualmente los procesos y el rendimiento de acuerdo con las necesidades y requerimientos de cada cliente en cada paso clave. Nuestros servicios de por vida incluyen instalación de equipos, pruebas, mantenimiento, reacondicionamiento, monitoreo y diagnóstico remotos, actualizaciones y modificaciones, y garantías de desempeño.
